उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO

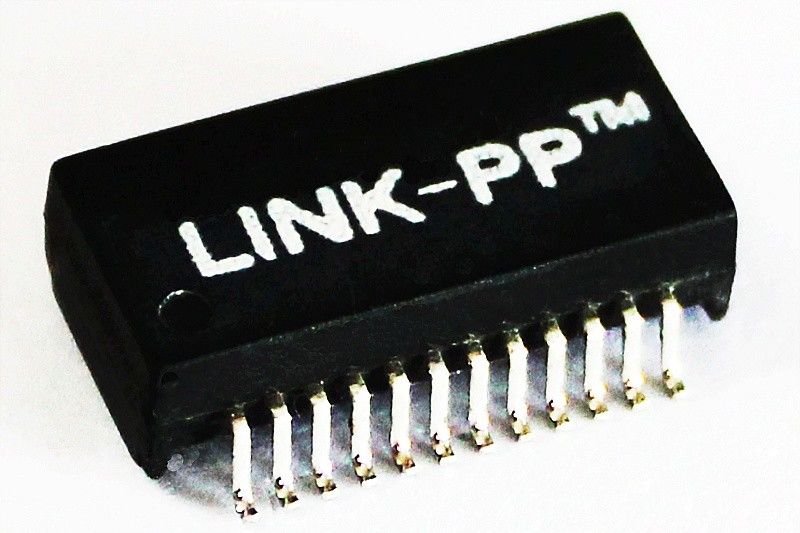

मॉडल संख्या: H6101NL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.09-$2.0
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 5KK/माह
बंदरगाहों की संख्या: |
दोहरी |
पैकेज: |
श्रीमती |
पीओई रेटिंग: |
4pair PoE 60w |
गति: |
1000बेस-टी |
निर्माण: |
खुला दायरा |
रोस अनुपालन: |
हाँ-रोएचएस-6 |
बंदरगाहों की संख्या: |
दोहरी |
पैकेज: |
श्रीमती |
पीओई रेटिंग: |
4pair PoE 60w |
गति: |
1000बेस-टी |
निर्माण: |
खुला दायरा |
रोस अनुपालन: |
हाँ-रोएचएस-6 |
| श्रृंखला | LAN 10/100/1000 बेस-टी |
|
आवेदन |
LAN ईथरनेट ((PoE+) |
|
AutomDX |
हाँ |
|
विन्यास RX |
टी, सी |
|
विन्यास TX |
टी, सी |
|
निर्माण |
खुला फ्रेम |
|
बंदरगाहों की संख्या |
दोहरी |
|
पैकेज |
एसएमटी |
|
पैकेज की ऊंचाई |
7.24 मिमी |
|
पैकेज की लंबाई |
27.81 मिमी |
|
पैकेज की चौड़ाई |
15.24 मिमी |
|
RoHS अनुरूप |
हाँ-रोएचएस-6 |
|
गति |
10/100/1000BASE-TX |
|
तापमान |
-40 से +85°C |
| प्रेरण | 120μH, 350μH |
| अलगाव वोल्टेज (V) | 1500VAC |
| आवृत्ति सीमा | 1 मेगाहर्ट्ज़ से 125 मेगाहर्ट्ज़ तक |
H6101NL आयाम:
गीगाबिट ईथरनेट चुंबक विभिन्न नेटवर्किंग और संचार उपकरणों में आवश्यक घटक हैं। वे व्यापक रूप से हब, पीसी कार्ड, स्विच, राउटर और पीसी मदरबोर्ड में उपयोग किए जाते हैं। इसके अतिरिक्त,ये ट्रांसफार्मर एसडीएच और पीडीएच प्रणालियों में उच्च गति डेटा संचरण का अभिन्न अंग हैंइन उपकरणों के बीच विश्वसनीय और कुशल डेटा संचार सुनिश्चित करने में उनकी भूमिका महत्वपूर्ण है, जो उन्हें आधुनिक नेटवर्क बुनियादी ढांचे का आधारशिला बनाती है।
1. मोड़ अनुपात
Pri: Sec=1CT: 1CT
2ओसीएल:350uH मिन @100KHz,100mV,18mADC Bias
3सम्मिलन हानि
0.1MHz: -1.1dB अधिकतम
100 मेगाहर्ट्ज़ः -10डीबी मैक्स
125 मेगाहर्ट्ज़ः -20डीबी मैक्स
4. वापसी हानि
30MHz: -18dB मिन
60MHz: -12डीबी मिन
80MHz: -12डीबी मिन
100MHz: -10डीबी मिन
5क्रॉसस्टॉक
30MHz: -43dB मिन
60MHz: -37डीबी मिन
100MHz: -33डीबी मिन
7हाई-पॉटः 1500Vrms मिन
8ऑपरेटिंग तापमानः-40°C - +85°C°C
