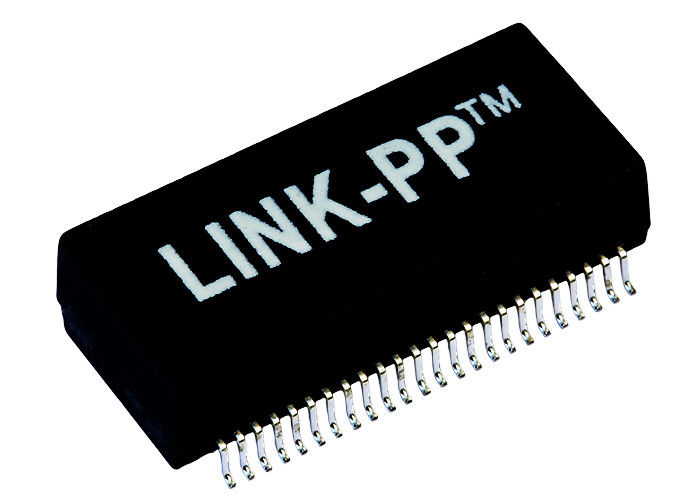

एच 5014 एनएल गीगाबिट लैन अलगाव ट्रांसफार्मर फ़िल्टर चुंबकीय एलपी 5014 एनएल

जल्दी से विवरण

1. सिंगल पोर्ट लैन ट्रांसफार्मर

2. कोली संरचना: Toroidal

3.100बेस-टी ट्रांसफार्मर

4.एसएमडी, 24 पिन
48 पिन के साथ 10/100 / 1000BASE-TX दोहरी पोर्ट लैन ट्रांसफार्मर

विवरण:

ड्यूल पोर्ट गिगाबिट ईथरनेट मैग्नेटिक्स ट्रांसफॉर्मर्स

विद्युत विनिर्देश (25):

1. अनुपात 50 किलोहर्ट्ज़, 0.5V बदलता है

चिप पक्ष: रेखा पक्ष = 1 सीटी: 1 सीटी + _2%

2. अधिष्ठापन (एलएस) 100 किलोहर्ट्ज, 0.1V, 12 एमए डीसी बाईस:

चिप पक्ष: 350uH न्यूनतम

3. सम्मिलन हानि 1-100 मेगाहट्र्ज: -1.4 डीबी अधिकतम

4. वापसी हानि 1-30MHz: -16 डीबी न्यूनतम

40 मेगाहर्ट्ज: -14.4 डीबी न्यूनतम

50 मेगाहर्ट्ज: -13.1 डीबी न्यूनतम

60-80MHz: -12 डीबी न्यूनतम

100 मेगाहर्ट्ज: -10 डीबी न्यूनतम

5. सामान्य मोड अस्वीकृति के लिए अलग-अलग:

30 मेगाहर्ट्ज: -45 डीबी न्यूनतम

60 मेगाहर्ट्ज: -40 डीबी न्यूनतम

100 मेगाहर्ट्ज: -35 डीबी न्यूनतम

6. क्रॉसस्टॉक 30 एमएचजेड: -40 डीबी न्यूनतम

60 मेगाहर्ट्ज: -35 डीबी न्यूनतम

100 मेगाहर्ट्ज: -30 डीबी न्यूनतम

7. हाय-पॉट: 1500Vrms न्यूनतम

अनुप्रयोगों:

नेटवर्किंग और संचार उपकरणों जैसे एचयूबी, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम के लिए प्रयुक्त

पेशेवर प्रमाणपत्र:
• आईएसओ 9 001: 2008
• यूएल प्रमाणन
• Cetitifaction तक पहुंचें
•आरओएचएस अनुकूल
• सक्रिय पर्यावरण नीति

लैन उत्पाद गाइड सर्वर:

● लेयरिंग ग्राउंड विमान सलाह दी जाती है। यदि संभव हो तो रूट कनेक्टर / अलग मॉड्यूल ग्राउंड पिन चेसिस / एनालॉग ग्राउंड पर।

● PHY से सिग्नल निशान को कनेक्टर / अलग मॉड्यूल जितना संभव हो सके छोटा रखें। यदि निशान 3-4 इंच से अधिक हो जाते हैं, तो लाइन प्रतिबाधा असंतुलन पर ध्यान दें।

● केबल ईटीआई प्रदर्शन को समाप्त करने के लिए बीएसटी (75Ω प्रतिरोधक और चेसिस ग्राउंड के लिए उच्च वोल्टेज कैप) का उपयोग करना सर्वोत्तम ईएमआई प्रदर्शन (अधिकांश कनेक्टर समाधानों में शामिल) के लिए सलाह दी जाती है।

● आगे लेआउट के लिए PHY निर्माता के एप्लिकेशन नोट्स का पालन करें।
