उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: H24201SI
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
1. सिंगल पोर्ट लैन ट्रांसफार्मर
2. कोली संरचना: Toroidal
3.100बेस-टी ट्रांसफार्मर
4.एसएमडी, 24 पिन

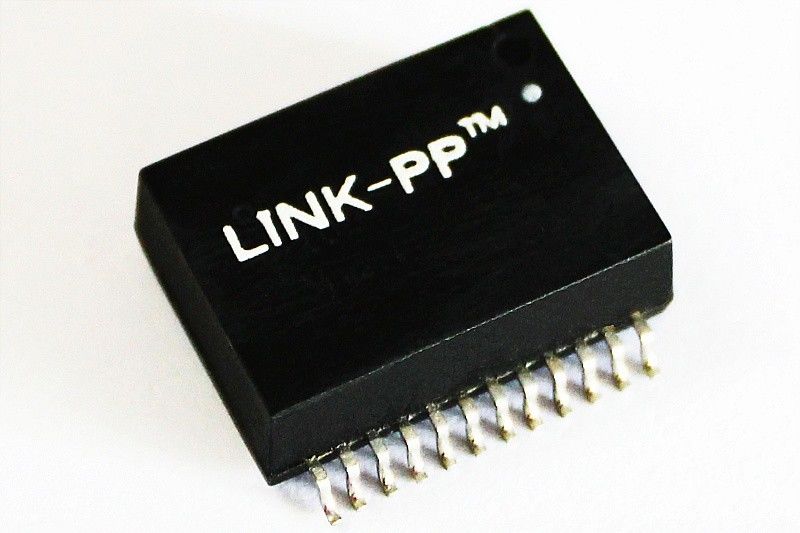

24 पिन के साथ 10/100 / 1000BASE-TX सिंगल पोर्ट लैन ट्रांसफार्मर
विवरण:
सिंगल पोर्ट गिगाबिट ईथरनेट मैग्नेटिक ट्रांसफॉर्मर्स
| आवेदन | लैन ईथरनेट (पीओई और गैर पीओई) |
| AutomDX | हाँ |
| टिप्पणी | RoHS अनुपालन LPXXXXNL |
| विन्यास आरएक्स | टी, सी |
| कॉन्फ़िगरेशन TX | टी, सी |
| निर्माण | ट्रांसफर मोल्ड |
| प्रति पोर्ट कोर | 4 |
| बंदरगाहों की संख्या | ट्रैक्टर |
| पीसीबी | कोई पीसीबी नहीं |
| पैकेज | श्रीमती |
| पैकेज ऊंचाई (इंच) | 0.225 या अन्य |
| पैकेज ऊंचाई (मिमी) | 5.715 या अन्य |
| पैकेज की लंबाई (इंच) | 1.12 या अन्य |
| पैकेज की लंबाई (मिमी) | 28.448 या अन्य |
| पैकेज चौड़ाई (इंच) | 0.63 या अन्य |
| पैकेज चौड़ाई (मिमी) | 16.002 या अन्य |
| RoHS कॉम्प्लाइंट | हाँ-RoHS -6 |
| गति | 10/100 / 1000BASE-TX |
| तापमान | 0 से 70 / -40 से +85 तक |
| अनुपात आरएक्स बदलता है | 1CT: 1CT |
| अनुपात TX बदल जाता है | 1CT: 1CT |
| मुख्य पी / एन | एलपी 1102 एनएल, आदि |
विद्युत विनिर्देश (25):
1. अनुपात 50 किलोहर्ट्ज़, 0.5V बदलता है
चिप पक्ष: रेखा पक्ष = 1 सीटी: 1 सीटी + _2%
2. अधिष्ठापन (एलएस) 100 किलोहर्ट्ज, 0.1V, 12 एमए डीसी बाईस:
चिप पक्ष: 350uH न्यूनतम
3. सम्मिलन हानि 1-100 मेगाहट्र्ज: -1.4 डीबी अधिकतम
4. वापसी हानि 1-30MHz: -16 डीबी न्यूनतम
40 मेगाहर्ट्ज: -14.4 डीबी न्यूनतम
50 मेगाहर्ट्ज: -13.1 डीबी न्यूनतम
60-80MHz: -12 डीबी न्यूनतम
100 मेगाहर्ट्ज: -10 डीबी न्यूनतम
5. सामान्य मोड अस्वीकृति के लिए अलग-अलग:
30 मेगाहर्ट्ज: -45 डीबी न्यूनतम
60 मेगाहर्ट्ज: -40 डीबी न्यूनतम
100 मेगाहर्ट्ज: -35 डीबी न्यूनतम
6. क्रॉसस्टॉक 30 एमएचजेड: -40 डीबी न्यूनतम
60 मेगाहर्ट्ज: -35 डीबी न्यूनतम
100 मेगाहर्ट्ज: -30 डीबी न्यूनतम
7. हाय-पॉट: 1500Vrms न्यूनतम
अनुप्रयोगों:
नेटवर्किंग और संचार उपकरणों जैसे एचयूबी, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम के लिए प्रयुक्त
प्रतिस्पर्धात्मक लाभ:
16 साल का उत्पादन अनुभव,
2600 कर्मचारी,
100% परीक्षण
लचीला वितरण समय
