उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: TS21CHF
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
विनिर्देश: |
TS21CHF |
भाग नं.: |
LP1102NL |
ईथरनेट: |
1x10/100 फास्ट |
पिन मात्रा: |
16 |
प्रमाणपत्र: |
SGS/ISO9001: 2008/ISO 14001: 2004/UL/REACH168 |
आधार सामग्री: |
फेरिट/ फेराइट/ क्यू-नी-एसएन |
हाय-बर्तन: |
1500Vrms |
ओसीएल: |
350u मिनट |
मोड़ अनुपात TX/RX: |
1 सीटी: 1 सीटी |
तापमान सीमा: |
0 से +70 डिग्री/-40 से +85 डिग्री |
आवेदन: |
एनआईसी/हब/स्विच/राउटर/पीसी सिस्टम/प्रिंटर/सर्वर |
विनिर्देश: |
TS21CHF |
भाग नं.: |
LP1102NL |
ईथरनेट: |
1x10/100 फास्ट |
पिन मात्रा: |
16 |
प्रमाणपत्र: |
SGS/ISO9001: 2008/ISO 14001: 2004/UL/REACH168 |
आधार सामग्री: |
फेरिट/ फेराइट/ क्यू-नी-एसएन |
हाय-बर्तन: |
1500Vrms |
ओसीएल: |
350u मिनट |
मोड़ अनुपात TX/RX: |
1 सीटी: 1 सीटी |
तापमान सीमा: |
0 से +70 डिग्री/-40 से +85 डिग्री |
आवेदन: |
एनआईसी/हब/स्विच/राउटर/पीसी सिस्टम/प्रिंटर/सर्वर |

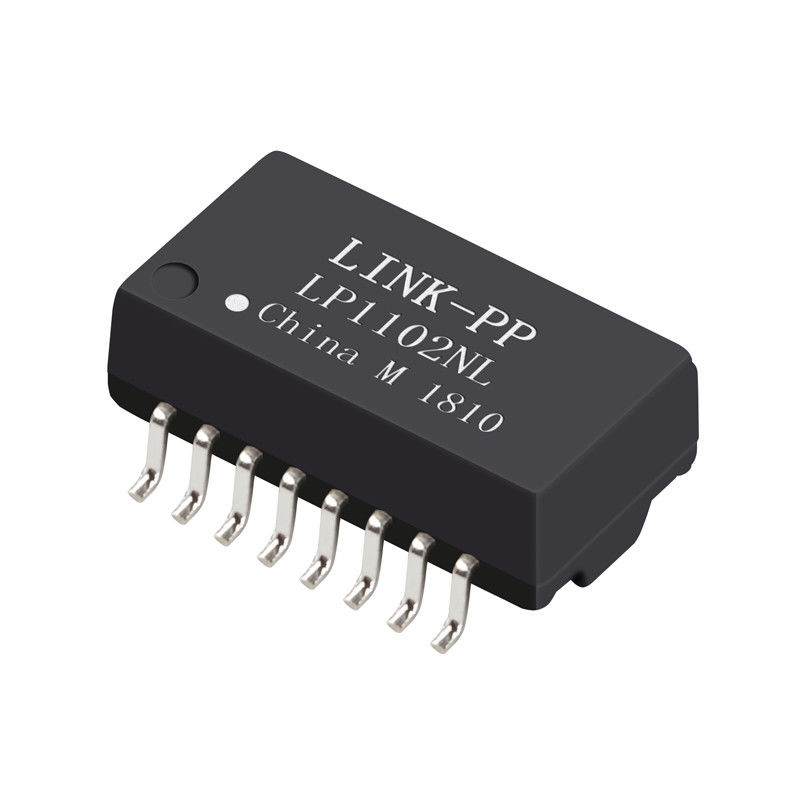

10/100 बेस-टी सिंगल पोर्ट ट्रांसफार्मर मॉड्यूल, एसएमडी, रोह्स | |
| लिंक-पीपी भाग संख्या | LP1102NL |
| बोथहैंड भाग संख्या | TS21CHF |
| गति | 10 / 100BASE-T |
| बंदरगाहों की संख्या | एक |
| आवेदन - लैन | ईथरनेट (गैर पीओई) |
| पैकेज | एसएमडी |
| तापमान | 0 से 70 |
| AutomDX | हाँ |
| टिप्पणी | एनएल संस्करण के समान |
| विन्यास आरएक्स | टी, सी, एस |
| कॉन्फ़िगरेशन TX | टी, सी, एस |
| निर्माण | खुला दायरा |
| प्रति पोर्ट कोर | 4 |
| बंदरगाहों की संख्या | एक |
| पैकेज ऊंचाई (इंच) | 0.181 |
| पैकेज ऊंचाई (मिमी) | 4.6 |
| पैकेज की लंबाई (इंच) | 0.504 |
| पैकेज की लंबाई (मिमी) | 12.8 |
| पैकेज चौड़ाई (इंच) | 0.272 |
| पैकेज चौड़ाई (मिमी) | 6.90 |
| अनुपात आरएक्स बदलता है | 1CT: 1CT |
| अनुपात TX बदल जाता है | 1CT: 1CT |
विद्युत विनिर्देश @ 25 ℃
1.OCL: 350uH MIN
@ 100 किलोहर्ट्ज, 0.1Vrms, 8mADC बाईस
2. टर्न अनुपात:
TX = 1CT:1CT RX = 1CT:1CT
3. प्रविष्टि नुकसान:
0.1-100 मेगाहर्ट्ज: -1.1 डीबी MAX
4. वापसी नुकसान (डीबी टीवाईपी):
30 मेगाहर्ट्ज: -20 60 मेगाहर्ट्ज: -14
80MHz: -11.5
5. क्रॉसस्टॉक (डीबी टीवाईपी):
30 मेगाहर्ट्ज: -45 60 मेगाहर्ट्ज: -40
100MHz: -35
6. डीसीएमआर (डीबी टीवाईपी):
30 मेगाहर्ट्ज: -42 50 मेगाहर्ट्ज: -37
100MHz: -33
7. हिप्पोट: 1500Vrms MIN
8. तापमान का तापमान: 0 ℃ ~ 70 ℃।
