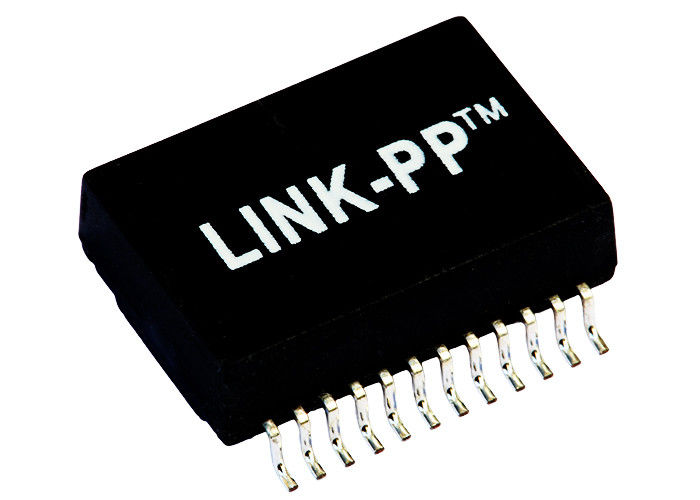

उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: TX1267NL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
भाग संख्या: |
TX1267NL |
स्पीड: |
10/100 बेस टी |
बंदरगाहों की संख्या: |
एकल बंदरगाह |
आवेदन: |
लैन ईथरनेट |
पैकेज: |
SMD |
पिन नंबर: |
24 |
तापमान: |
0 ℃ से + 70 ℃ |
निर्माण: |
खोलें फ़्रेम |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
भाग संख्या: |
TX1267NL |
स्पीड: |
10/100 बेस टी |
बंदरगाहों की संख्या: |
एकल बंदरगाह |
आवेदन: |
लैन ईथरनेट |
पैकेज: |
SMD |
पिन नंबर: |
24 |
तापमान: |
0 ℃ से + 70 ℃ |
निर्माण: |
खोलें फ़्रेम |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
1. सिंगल पोर्ट लैन ट्रांसफार्मर
2.ColiStructure: Toroidal
3.100 बेस-टी ट्रांसफार्मर
4.एसएमडी, 16 पिन
24 पिन के साथ 10/100 / 1000BASE-TX सिंगल पोर्ट लैन ट्रांसफार्मर
विवरण:
सिंगल पोर्ट गिगाबिट ईथरनेट मैग्नेटिक्स ट्रांसफॉर्मर्स
| आवेदन | लैन ईथरनेट (पीओई और गैर पीओई) |
| AutomDX | हाँ |
| टिप्पणी | RoHS अनुपालन LPXXXXNL |
| विन्यास आरएक्स | टी, सी |
| कॉन्फ़िगरेशन TX | टी, सी |
| निर्माण | ट्रांसफर मोल्ड |
| प्रति पोर्ट कोर | 4 |
| बंदरगाहों की संख्या | एक |
| पीसीबी | कोई पीसीबी नहीं |
| पैकेज | श्रीमती |
| पैकेज ऊंचाई (इंच) | 0.225 या अन्य |
| पैकेज ऊंचाई (मिमी) | 5.715 या अन्य |
| पैकेज की लंबाई (इंच) | 1.12 या अन्य |
| पैकेज की लंबाई (मिमी) | 28.448 या अन्य |
| पैकेज चौड़ाई (इंच) | 0.63 या अन्य |
| पैकेज चौड़ाई (मिमी) | 16.002 या अन्य |
| RoHS कॉम्प्लाइंट | हाँ-RoHS -6 |
| गति | 10/100 / 1000BASE-TX |
| तापमान | 0 से 70 / -40 से +85 तक |
| अनुपात आरएक्स बदलता है | 1CT: 1CT |
| अनुपात TX बदल जाता है | 1CT: 1CT |
| मुख्य पी / एन | एलपी 1102 एनएल, आदि |
विद्युत विनिर्देश (25):
1. अनुपात 50 किलोहर्ट्ज़, 0.5V बदलता है
चिप पक्ष: रेखा पक्ष = 1 सीटी: 1 सीटी + _2%
2. अधिष्ठापन (एलएस) 100 किलोहर्ट्ज, 0.1V, 12 एमए डीसी बाईस:
चिप पक्ष: 350uH न्यूनतम
3. सम्मिलन हानि 1-100 मेगाहट्र्ज: -1.4 डीबी अधिकतम
4. वापसी हानि 1-30MHz: -16 डीबी न्यूनतम
40 मेगाहर्ट्ज: -14.4 डीबी न्यूनतम
50 मेगाहर्ट्ज: -13.1 डीबी न्यूनतम
60-80MHz: -12 डीबी न्यूनतम
100 मेगाहर्ट्ज: -10 डीबी न्यूनतम
5. सामान्य मोड अस्वीकृति के लिए अलग-अलग:
30 मेगाहर्ट्ज: -45 डीबी न्यूनतम
60 मेगाहर्ट्ज: -40 डीबी न्यूनतम
100 मेगाहर्ट्ज: -35 डीबी न्यूनतम
6. क्रॉसस्टॉक 30 एमएचजेड: -40 डीबी न्यूनतम
60 मेगाहर्ट्ज: -35 डीबी न्यूनतम
100 मेगाहर्ट्ज: -30 डीबी न्यूनतम
7. हाय-पॉट: 1500Vrms न्यूनतम
अनुप्रयोगों:
नेटवर्किंग और संचार उपकरणों जैसे एचयूबी, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम के लिए प्रयुक्त
प्रतिस्पर्धात्मक लाभ:
• सख्त नियंत्रण के तहत निर्मित।
• 100% परीक्षण (न केवल बैच परीक्षण किया गया)
• लिंक-पीपी 10 साल के लिए टीई (टाइको) का OEM है
• सफल ग्राहक: टेक्सास इंस्ट्रूमेंट्स सैमसंग सिस्को सीमेंस और इंटेल ...
• लिंक-पीपी टीआई (टेक्सास इंस्ट्रूमेंट्स) का पसंदीदा प्रदायक है
• गुणवत्ता गारंटी: 7 साल
