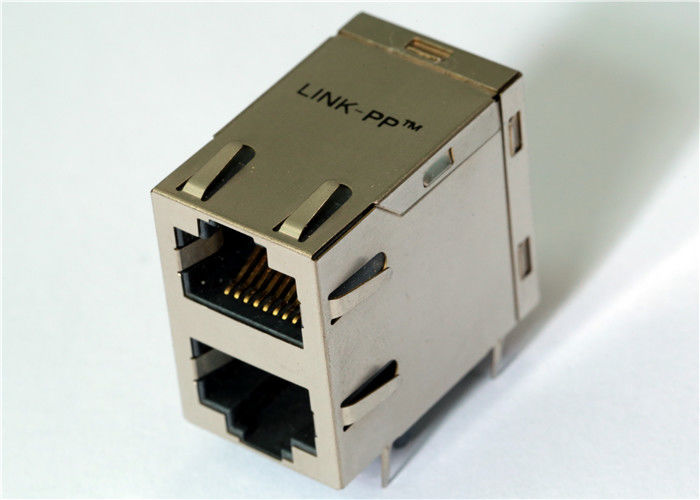

615016240521 2x1 पोर्ट कैट 3 मॉड्यूलर जैक क्षैतिज ढाल RJ45

615016240521 एक 2x1 पोर्ट कैट 3 मॉड्यूलर जैक है जिसमें क्षैतिज ढाला हुआ डिज़ाइन, टैब अप एंड डाउन ओरिएंटेशन, ईएमआई स्प्रिंग कॉन्टैक्ट, 1.5 ए रेटिंग और विश्वसनीय बोर्ड-स्तर कनेक्टिविटी के लिए ट्रे पैकेजिंग है।

615016240521 2x1 श्रेणी 3 मॉड्यूलर जैक के विनिर्देश

615016240521 2x1 क्षैतिज आरजे45 की मुख्य विशेषताएं

• 2×1 डबल स्टैक्ड पोर्ट डिज़ाइनःक्षैतिज RJ45 मॉड्यूलर जैक के साथऊपर और नीचे टैब करेंस्थान की बचत, उच्च घनत्व वाले पीसीबी लेआउट के लिए विन्यास।
• ईएमआई सुरक्षा में सुधारःएकीकृत के साथ पूरी तरह से ढाला आवासईएमआई पैनल उंगलियांग्राउंडिंग प्रदर्शन में सुधार और विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए।
• CAT 3 कनेक्टिविटी:मानकCAT 3, 8P8C (8-स्थिति, 8-संपर्क)आवाज और कम गति वाले डेटा संचार अनुप्रयोगों के लिए इंटरफ़ेस।
• विश्वसनीय यांत्रिक प्रदर्शनःतक के लिए डिज़ाइन किया गया500 संभोग चक्र, विश्वसनीय दीर्घकालिक संचालन सुनिश्चित करता है।
• मजबूत निर्माण:विशेषताएंपीबीटी UL94 V-0 आवास, चयनात्मक सोने से लेपित तांबा मिश्र धातु संपर्क, और स्थायित्व और स्थिर विद्युत संपर्क के लिए निकेल लेपित कांस्य परिरक्षण।
• व्यापक परिचालन तापमान सीमाःसे संचालन का समर्थन करता है-40°C से +85°C, औद्योगिक और वाणिज्यिक वातावरण के लिए उपयुक्त है।
• विनिर्माण के अनुकूलःके लिए अनुकूलिततरंग मिलापप्रसंस्करण और आपूर्तिट्रे पैकेजिंगकुशल असेंबली के लिए।
• पर्यावरण अनुपालन:के साथ पूरी तरह से अनुरूपRoHS (2011/65/EU और 2015/863)औरREACHपर्यावरणीय मानक।

615016240521 डाटाशीट

1. 615016240521 डाटा शीट - आयाम (मिमी)

2. 615016240521 डाटा शीट - अनुशंसित छेद पैटर्न (मिमी)

सोल्डरिंग और पैकेजिंग की जानकारी

कुशल, उच्च मात्रा में विनिर्माण के लिए डिज़ाइन किया गया,615016240521 2×1 पोर्ट CAT 3 मॉड्यूलर जैकमानक तरंग मिलाप प्रक्रियाओं के लिए अनुकूलित है और परिवहन और असेंबली के दौरान संपर्क की सुरक्षा और कनेक्टर अखंडता बनाए रखने के लिए सुरक्षित ट्रे पैकेजिंग में आपूर्ति की जाती है।

नोटःपीसीबी पदचिह्न अनुशंसाओं, 3 डी सीएडी मॉडल, यांत्रिक चित्र, और अतिरिक्त अनुप्रयोग इंजीनियरिंग जानकारी के लिए615016240521 2×1 पोर्ट CAT 3 मॉड्यूलर जैक, कृपयाहमसे संपर्क करें.

615016240521 मॉड्यूलर जैक के बारे में अक्सर पूछे जाने वाले प्रश्न

यदि आपके डिजाइन को एक2x1 स्टैक्ड मॉड्यूलर जैकके साथपरिरक्षण, ईएमआई समर्थन और स्थिर श्रेणी 3 प्रदर्शन, 615016240521 विद्युत रेटिंग, यांत्रिक शक्ति और विधानसभा दक्षता का एक व्यावहारिक संतुलन प्रदान करता है।टैब ऊपर और नीचे संरचना विशेष रूप से कॉम्पैक्ट लेआउट के लिए उपयोगी है जहां बोर्ड अंतरिक्ष, परिरक्षण और कनेक्टर की पहुंच सभी मायने रखती है।

प्रश्न 1: 615016240521 का उपयोग किसके लिए किया जाता है?

यह एक2x1 पोर्ट कैट 3 मॉड्यूलर जैककॉम्पैक्ट कनेक्टिविटी डिजाइनों में उपयोग किया जाता है जिसके लिए विशेष रूप से पुराने आवाज या कम गति वाले संचार अनुप्रयोगों के लिए परिरक्षित मॉड्यूलर कनेक्शन बिंदुओं की आवश्यकता होती है।

प्रश्न 2: क्या इस मॉड्यूलर जैक में ईएमआई सुरक्षा शामिल है?

हाँ. इसमें एकअंतर्निहित ईएमआई पैनल वसंतऔर एकढाला हुआ धातु आवासविद्युत चुम्बकीय संगतता में सुधार करने में मदद करने के लिए।

प्रश्न 3: क्या यह एक 8P8C कनेक्टर है?

हाँ. कनेक्टर एक का उपयोग करता है8P8C संपर्क विन्यास, जो आम तौर पर मॉड्यूलर जैक अनुप्रयोगों में प्रयोग किया जाता है।

Q4: ऑपरेटिंग तापमान सीमा क्या है?

ऑपरेटिंग तापमान सीमा है-40 °C से +85 °C.

Q5: उत्पाद कैसे पैक किया जाता है?

यह आपूर्ति में हैट्रे पैकेजिंग, के साथ60 टुकड़े प्रति ट्रेऔर720 टुकड़े प्रति कार्टन.
