उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: 101901MH016SA41ZL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
निर्दिष्टीकरण: |
LP1198NL |
स्पीड: |
10/100 बेस टी |
बंदरगाहों की संख्या: |
एकल |
आवेदन: |
लैन ईथरनेट |
पिन नंबर: |
16 |
तापमान: |
- 40 ℃ से + 85 ℃ |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
निर्दिष्टीकरण: |
LP1198NL |
स्पीड: |
10/100 बेस टी |
बंदरगाहों की संख्या: |
एकल |
आवेदन: |
लैन ईथरनेट |
पिन नंबर: |
16 |
तापमान: |
- 40 ℃ से + 85 ℃ |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
1. कुंडल संख्या: Autotransformer
2. अलगाव वोल्टेज: 1500Vrms
3.TYPE: श्रीमती
4. कुंडली संरचना: Toroidal

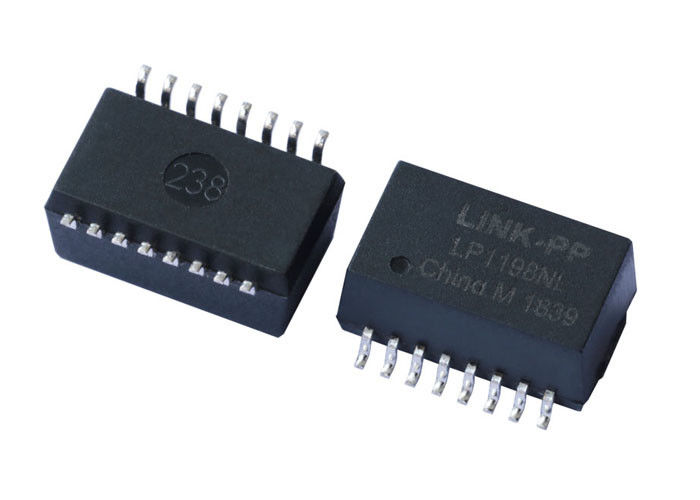

हब, पीसी कार्ड के लिए 10/100 बेस-टी सिंगल पोर्ट्स ईथरनेट पल्स ट्रांसफार्मर
विवरण:
एलपी 11 9 8 एनएल एकल बंदरगाहों असतत ट्रांसफार्मर, Autotransformer 101901MH016SA41ZL
आवेदन | लैन ईथरनेट (पीओई और गैर पीओई) |
AutomDX | हाँ |
टिप्पणी | आरओएचएस अनुपालन एलपी 11 9 8 एनएल |
विन्यास आरएक्स | टी, सी |
कॉन्फ़िगरेशन TX | टी, सी |
निर्माण | ट्रांसफर मोल्ड |
प्रति पोर्ट कोर | 4 |
बंदरगाहों की संख्या | 1 |
पीसीबी | कोई पीसीबी नहीं |
पैकेज | श्रीमती |
पैकेज ऊंचाई (इंच) | 0.225 या अन्य |
पैकेज ऊंचाई (मिमी) | 5.715 या अन्य |
पैकेज की लंबाई (इंच) | 1.12 या अन्य |
पैकेज की लंबाई (मिमी) | 28.448 या अन्य |
पैकेज चौड़ाई (इंच) | 0.63 या अन्य |
पैकेज चौड़ाई (मिमी) | 16.002 या अन्य |
RoHS कॉम्प्लाइंट | हाँ-RoHS -6 |
गति | 10 / 100BASE-TX |
तापमान | 0 से 70 / -40 से +85 तक |
अनुपात आरएक्स बदलता है | 1CT: 1CT |
अनुपात TX बदल जाता है | 1CT: 1CT |
मुख्य पी / एन | एलपी 11 9 8 एनएल, आदि |
विद्युत विनिर्देश (25):
विद्युत विशिष्टता @ 25 ℃
1.OCL: 350uH न्यूनतम
@ 100 किलोहर्ट्ज़, 0.2 वी, 8 एमए डीसी बीआईएएस के साथ
2. टर्न अनुपात (%% पी 5%):
TX = 1CT: 1CT RX = 1CT: 1CT
3. प्रविष्टि नुकसान:
0.3-100 मेगाहर्ट्ज: -1.1 डीबी मैक्स
4. वापसी नुकसान (डीबी न्यूनतम):
0.3-30MHz: -18 40MHz: -16
50 मेगाहर्ट्ज: -14.5 60-80 मेगाहर्ट्ज: -12
5. क्रॉसस्टॉक (डीबी न्यूनतम):
0.3-60MHz: -42 60-100MHz: -35
6. सामान्य मोड अस्वीकृति (डीबी न्यूनतम):
0.3-30MHz: -40 60MHz: -35
80-100MHz: -30
7. पृथक वोल्टेज: 1500Vrms
8. तापमान का तापमान: -40 ℃ ~ + 85 ℃।
टिप्पणियाँ
1. एसओएचओ (एडीएसएल मोडेम), लैन-ऑन-मदरबोर्ड (एलओएम), हब और स्विच जैसे अनुप्रयोग का समर्थन करने के लिए डिज़ाइन किया गया।
2. विभिन्न बारी अनुपात के साथ।
3. आरओएचएस "एनएल" पीक सोल्डर रेटिंग 260 ℃।
प्रतिस्पर्धात्मक लाभ:
16 साल का उत्पादन अनुभव,
2600 कर्मचारी,
100% परीक्षण
लचीला वितरण समय
| एलपी 11 9 8 एनएल एकल बंदरगाहों असतत ट्रांसफार्मर, Autotransformer 101901MH016SA41ZL | |||
|---|---|---|---|
| TG01-0756NRL | TG84-2006P1 | TG10G-S100NJLF | TG01-RF10NS8LF |
| TG01-1006NRL | TG86-2006P | TG10G-S101NJLF | TG04-RF01NS8LF |
| TG01-1506NRL | TG92-2006P1 | TG10G-S102NJLF | TGSP-RF12NS8LF |
| TD11-6006F | TG04-1505NC | TG10G-RP02NJLF | TGSP-RF02NS8LF |
| 101901MH016SA41ZL | TG23-1505NC | TG111-S112NYRL | TGSP-RF04NS8LF |
| TD12-0756F | TG24-S001NC | TG111-E112NYRL | TG07-RF18NS8LF |
| TD12-0756G | TG24-S001NC | TG1G-E012NZRL | TG08-RF05NS8LF |
| TD12-1506F | 101901MH016SA41ZL | TG111-HP3NZRL | TGSP-RF19NS8LF |
| TD12-1506G | TG28-1505NC | TG1G-S012NZRL | TGSP-RF06NS8LF |
| TD12-2506F | TG28-1505NC | TG111-HPE3NZRL | TG110-RP06NJRL |
| TD12-2506G | TG35-1505NC | TG110-AMX2NXRL | TG110-S050N2LF |
| TG110-RP01NZRL | TG38-1505NC | TG110-EMX6NXRL | TG110-S050N2RL |
| TG110-RP03NZRL | TG42-1505NC | TG110-BCM2NXRL | TG110-S055N2RL |
| TG110-RPE9NZRL | TG63-1505NC | FS02-101Y2RL | TG110-S120N2RL |
| TG110-RP05NYRL | TG64-1505NC | LP1198NL | TG110-S125N2RL |
| TG110-RP10NYRL | TG74-1505NC | FS22-101Y2RL | TG110-S131N2RL |
| TG110-RPE10NYRL | TG04-1006P1RL | FS02-114Y2RL | TG110-S139N2RL |
| TG110-RPE12NJRL | TG04-2006P1RL | FS12-114Y2RL | TG110-3506N6RL |
| TG110-RP07NJRL | TG41-2006PRL | LP1198NL | TG110-S101N6RL |
| TG110-E055N5LF | TG110-E050N5LF | TG110-E055N5RL | TG110-S141N5RL |
| TG110-E050N5RL | TG110-E120N5RL | TG110-E139N5RL | TG110-E125N5RL |
