उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO

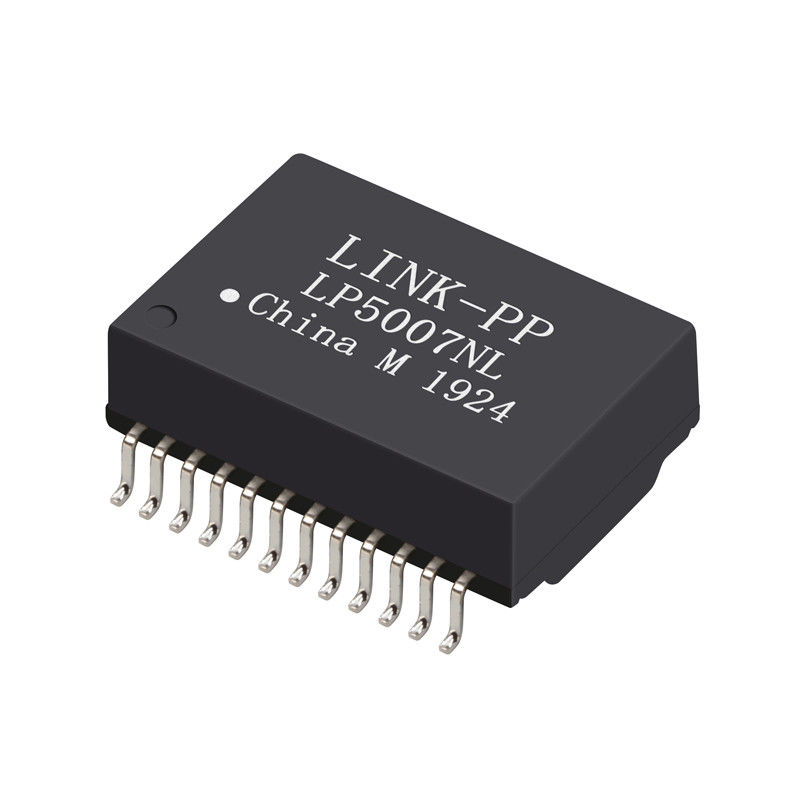

मॉडल संख्या: एलपी5007एनएल
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भंडार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन
आपूर्ति की क्षमता: 3KK/माह
भाग संख्या: |
G24101MK |
ट्रांसफार्मर प्रकार: |
अलगाव और डेटा इंटरफ़ेस |
बारी अनुपात - प्राथमिक: माध्यमिक: |
१ : १ ट्रांसमीटर, १ : १ रिसीवर |
माउन्टिंग का प्रकार: |
माउंट सतह |
आकार / आयाम: |
17.70 मिमी एल x15.80 मिमी डब्ल्यू |
ऊंचाई - बैठे (अधिकतम): |
6.60 मिमी |
भाग संख्या: |
G24101MK |
ट्रांसफार्मर प्रकार: |
अलगाव और डेटा इंटरफ़ेस |
बारी अनुपात - प्राथमिक: माध्यमिक: |
१ : १ ट्रांसमीटर, १ : १ रिसीवर |
माउन्टिंग का प्रकार: |
माउंट सतह |
आकार / आयाम: |
17.70 मिमी एल x15.80 मिमी डब्ल्यू |
ऊंचाई - बैठे (अधिकतम): |
6.60 मिमी |
1. लंबे समय तक चलने वाले गीगाबिट ईथरनेट 100/1000 बेस-टीएक्स पूर्ण डुप्लेक्स अनुप्रयोगों के लिए डिज़ाइन करें।
2. लो प्रोफाइल सरफेस माउंट पैकेजिंग डिजाइन रिफ्लो प्रोसेस (250 डिग्री सेल्सियस पीक)।
3. 1000Base-T के लिए IEEE 802ab ड्राफ्ट मानकों के अनुरूप।
4. श्रेणी 5 यूटीपी केबल के 4 जोड़े का समर्थन करता है।
5. RoHS भाग के लिए प्रत्यय G जोड़ें।
6.डिजाइन भाग संख्या: G24102MK】
7. मास प्रोडक्शन पार्ट नंबर (LP5004NL)
G24101MK 10/100/1000 बेस-टी सिंगल पोर्ट SMD 24PIN लैन मैग्नेटिक्स ट्रांसफार्मर
1. अनुपात 50KHz, 0.5V . बदल जाता है
चिप साइड: लाइन साइड=1CT: 1CT+_2%
2. अधिष्ठापन (एलएस) 100 किलोहर्ट्ज़, 0.1 वी, 12 एमए डीसी पूर्वाग्रह:
चिप पक्ष: 350uH मिन
3. सम्मिलन हानि1-100MHz: -1.4dB अधिकतम
4. वापसी हानि1-30MHz: -16dB न्यूनतम
40 मेगाहर्ट्ज: -14.4 डीबी मिन
50 मेगाहर्ट्ज: -13.1 डीबी मिन
60-80 मेगाहर्ट्ज: -12 डीबी मिन
100 मेगाहर्ट्ज: -10 डीबी मिन
5. सामान्य मोड अस्वीकृति के लिए अंतर:
30 मेगाहर्ट्ज: -45 डीबी मिन
60 मेगाहर्ट्ज: -40 डीबी मिन
100 मेगाहर्ट्ज: -35 डीबी मिन
6. क्रॉसस्टॉक 30 मेगाहर्ट्ज: -40 डीबी मिन
60 मेगाहर्ट्ज: -35 डीबी मिन
100 मेगाहर्ट्ज: -30 डीबी मिन
7. हाय-पॉट: 1500Vrms, 0.5mA, 1Sec
चिप साइड टू लाइन साइड
एडीएसएल मोडेम, लैन-ऑन-मदरबोर्ड जैसे अनुप्रयोगों का समर्थन करने के लिए डिज़ाइन किया गया।एनएचयूबी, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम जैसे एटवर्किंग और संचार उपकरण,कॉल सेंटर सॉल्यूशंस, कॉम्प्लेक्स सेट टॉप बॉक्स, वीओआइपी गेटवे सेटअप, बॉर्डर गेटवे प्रोटोकॉल, फास्ट ईथरनेट स्विच ...
18 साल का उत्पादन अनुभव,
2600 कर्मचारी,
100% परीक्षण
लचीला वितरण समय
Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF ....... के लिए डिज़ाइन
बिल्ट-इन फ्लेक्सिबल पीसीबी असेंबली;कठोर-लचीली पीसीबी विधानसभा;माइक्रोइलेक्ट्रॉनिक, फ्लिप चिप;माइक्रोइलेक्ट्रॉनिक, चिप ऑन बोर्ड;ऑप्टोइलेक्ट्रॉनिक असेंबली;आरएफ / वायरलेस असेंबली;होल असेंबली के माध्यम से;भूतल माउंट विधानसभा;सिस्टम असेंबली;प्रिंटेड सर्किट बोर्ड संयोजन
