उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: POE36PR-12ED
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.82
पैकेजिंग विवरण: टेप और रील
प्रसव के समय: स्टॉक शिप में आज
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 5kk/महीना
सामग्री: |
POE36PR-12ED |
शक्ति: |
36W |
0A पर प्रेरकत्व: |
41 |
सहनशीलता: |
10% |
इसत: |
4.2A |
रिसाव प्रेरण अधिकतम: |
0.28µH |
अलगाव वोल्टेज: |
12 वी, 1.5 ए |
द्वितीयक उत्पादन: |
पीडीएफ/3डी/आईएसजी/एसटीपी/स्टेप/डेटाशीट/टचस्टोन फॉर्मेट/एस-पैरामीटर |
जीवन चक्र: |
20 वर्ष से अधिक |
सामग्री: |
POE36PR-12ED |
शक्ति: |
36W |
0A पर प्रेरकत्व: |
41 |
सहनशीलता: |
10% |
इसत: |
4.2A |
रिसाव प्रेरण अधिकतम: |
0.28µH |
अलगाव वोल्टेज: |
12 वी, 1.5 ए |
द्वितीयक उत्पादन: |
पीडीएफ/3डी/आईएसजी/एसटीपी/स्टेप/डेटाशीट/टचस्टोन फॉर्मेट/एस-पैरामीटर |
जीवन चक्र: |
20 वर्ष से अधिक |

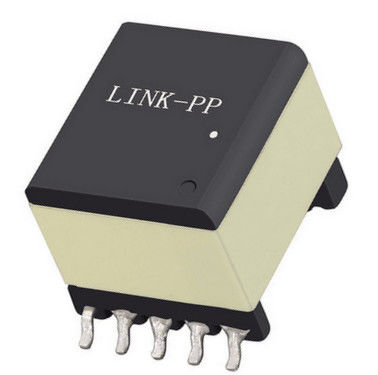

POE36PR-12ED PoE अनुप्रयोगों के लिए एक 36W फ्लाईबैक और फॉरवर्ड ट्रांसफार्मर है, जिसमें 41μH इंडक्टेंसी, 1500 Vrms अलगाव और RoHS- अनुरूप समाप्ति है।
दPOE36PR-12EDहैपीओई के लिए 36W फ्लाईबैक ट्रांसफार्मरकॉम्पैक्ट और मांग वाले नेटवर्क बिजली प्रणालियों में विश्वसनीय शक्ति रूपांतरण के लिए डिज़ाइन किया गया है। एक फेराइट कोर और RoHS- अनुरूप समाप्तियों के साथ निर्मित,यह ट्रांसफार्मर अलग-अलग डीसी-डीसी बिजली डिजाइन जहां दक्षता का समर्थन करता है, थर्मल स्थिरता और विद्युत प्रदर्शन महत्वपूर्ण हैं।
इंजीनियरों की तलाश मेंPoE फ्लाईबैक ट्रांसफार्मर,PoE के लिए आगे का ट्रांसफार्मर, या36W पृथक ट्रांसफार्मरPOE36PR-12ED को ईथरनेट संचालित उपकरणों, औद्योगिक प्रणालियों और संचार उपकरणों में बिजली वितरण के लिए उपयुक्त पाएगा।
| पैरामीटर | विनिर्देश |
|---|---|
| शक्ति | 36W |
| 0A पर प्रेरण | 41μH ±10% |
| प्रेरण के लिए परीक्षण की शर्तें | 200 kHz, 0.1 Vrms, 0 Adc |
| संतृप्ति वर्तमान (Isat) | 4.2A |
| डीसीआर प्राथमिक | 62.0 mΩ अधिकतम |
| डीसीआर माध्यमिक 1 | 23.0 mΩ अधिकतम |
| डीसीआर माध्यमिक 2 | 23.0 mΩ अधिकतम |
| डीसीआर सहायक | 85.0 mΩ अधिकतम |
| रिसाव प्रेरण | 0.28μH अधिकतम |
| रिसाव परीक्षण की स्थिति | अन्य सभी पिनों के साथ 1 और 3 पिनों के बीच मापा गया |
| मोड़ अनुपात | प्राइः सेक्1: सेक्2: ऑक्स = 1: 0.375: 0.375: 0.375 |
| अलगाव वोल्टेज | 1500 Vrms |
| द्वितीयक उत्पादन | 12V, 1.5A प्रति सेकेंडरी |
| सहायक आउटपुट | 10V, 50mA |
POE36PR-12ED को उत्पादन वातावरण में दीर्घकालिक विश्वसनीयता के लिए डिज़ाइन किया गया है और उच्च तापमान असेंबली प्रक्रियाओं का समर्थन करता है।
| पर्यावरणीय मापदंड | विनिर्देश |
|---|---|
| अनुपालन | RoHS अनुरूप, हेलोजन मुक्त |
| परिवेश तापमान सीमा | -40°C से +125°C |
| भंडारण तापमान, घटक | -40°C से +165°C |
| भंडारण तापमान, टेप और रील | -40°C से +80°C |
| अधिकतम भाग तापमान | +165°C |
| नमी के प्रति संवेदनशीलता का स्तर | एमएसएल 1 |
| सोल्डरिंग हीट रेसिस्टेंस | अधिकतम तीन 40 सेकंड के रिफ्लो +260°C पर |
ट्रांसफार्मर एकफेराइट कोरबिजली रूपांतरण अनुप्रयोगों के लिए कुशल चुंबकीय प्रदर्शन का समर्थन करने में मदद करता है।
दPOE36PR-12ED ट्रांसफार्मरअलग-थलग बिजली डिजाइनों की एक विस्तृत श्रृंखला के लिए उपयुक्त है, जिसमें शामिल हैंः
POE36PR-12ED का प्रयोगपीओई फ्लाईबैक और फॉरवर्ड पावर सप्लाई डिजाइनजिन्हें अलग-थलग रूपांतरण, दोहरे द्वितीयक आउटपुट और विश्वसनीय थर्मल प्रदर्शन की आवश्यकता होती है।
हाँ. यह विशेष रूप से एक के रूप में तैनात हैपीओई के लिए फ्लाईबैक और फॉरवर्ड ट्रांसफार्मर, इसे फ्लाईबैक कन्वर्टर अनुप्रयोगों के लिए उपयुक्त बनाता है।
ट्रांसफार्मर1500 Vrms अलगावप्राथमिक और सहायक से प्रत्येक माध्यमिक तक।
प्रत्येक माध्यमिक प्रदान करता है12V 1.5A पर, और सहायक घुमाव प्रदान करता है10V 50mA पर.
हाँ, यह हैRoHS अनुरूपऔरहेलोजन मुक्त.
परिवेश तापमान सीमा है-40°C से +125°C.
