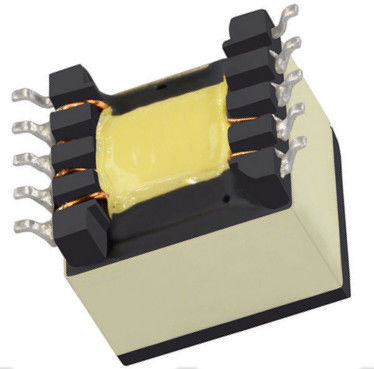

POE30PR-50ED उच्च आवृत्ति ट्रांसफॉर्मर RoHS आज्ञाकारी

• 72 वाट तक के PoE के लिए फ्लाईबैक और फॉरवर्ड ट्रांसफॉर्मर
• 9 - 57 वी इनपुट (पीओई 21, 22, 24, 33, 35 और 38) के साथ संचालित होता है
• ३३-५७ वी इनपुट (पीओई२३, ३०, ३६, ५३, ७०, और ७२) के साथ संचालित होता है
• एक मिनट का आइसोलेशन (हिपोट): 1500Vrms, pri और aux से प्रत्येक तक
सेकंड;500Vrms pri से aux तक;दो माध्यमिक . के बीच 500Vrms
• दोहरे आउटपुट को एक एकल उच्च पावर आउटपुट के रूप में कॉन्फ़िगर किया जा सकता है
• AEC-Q200 ग्रेड 1 (-40°C से +125°C)

मुख्य सामग्री फेराइट

वातावरणRoHS आज्ञाकारी, हलोजन मुक्त

समाप्तटिन-चांदी-तांबा टिन के ऊपर निकल के ऊपर फॉस कांस्य के ऊपर

वज़न 7.1 - 7.9 ग्राम

परिवेश का तापमान-40°C से +125°C

अधिकतम भाग तापमान+165°C (परिवेश + तापमान वृद्धि)

भंडारण तापमान अवयव: -40°C से +165°C

टेप और रील पैकेजिंग: -40°C से +80°C

टांका लगाने की गर्मी का प्रतिरोध अधिकतम तीन ४० सेकंड + २६० डिग्री सेल्सियस पर पुन: प्रवाहित होते हैं, भागों को चक्रों के बीच कमरे के तापमान तक ठंडा किया जाता है

नमी संवेदनशीलता स्तर (एमएसएल) 1 (असीमित मंजिल जीवन <30 डिग्री सेल्सियस / 85% सापेक्ष आर्द्रता)

समय में विफलताएं (एफआईटी) / विफलताओं के बीच का औसत समय (एमटीबीएफ)

३८ प्रति अरब घंटे / २६,३१५,७८९ घंटे, प्रति Telcordia SR-332 . परिकलित

1. पैकेजिंग: डी = 13″ मशीन से तैयार रील।EIA-481 उभरा हुआ प्लास्टिक
टेप (पूर्ण रील प्रति 150 भाग)।मात्रा . से कम
पूर्ण रील उपलब्ध: टेप में (मशीन तैयार नहीं) या
नेता और ट्रेलर के साथ ($25 शुल्क)।
2.अधिष्ठापन प्राथमिक के लिए है, 200 kHz, 0.1 Vrms, 0 Adc पर मापा जाता है।
3.अन्य सभी के साथ पिन 1 और 3 के बीच मापा गया रिसाव अधिष्ठापन
पिन छोटा।
4.आउटपुट प्रत्येक माध्यमिक के लिए है।ऑक्स वाइंडिंग का आउटपुट 10 V, 50 mA है।
5.25 डिग्री सेल्सियस पर 280 एमटी और पिन 1-3 पर घुमावों की संख्या के आधार पर।
6.25 डिग्री सेल्सियस पर विद्युत विनिर्देश।
सोल्डरिंग से पहले डॉक्टर 362 "सोल्डरिंग सरफेस माउंट कंपोनेंट्स" देखें।

फ्लाईबैक कैसे काम करता है?
एक फ्लाईबैक ट्रांसफार्मर काम करता है पहले आधे चक्र के दौरान एक चुंबकीय क्षेत्र के रूप में ऊर्जा का भंडारण करके और फिर उस ऊर्जा को रिवर्स टर्मिनल वोल्टेज के साथ जारी करके.... श्रृंखला में फ्लाईबैक डायोड से जुड़ा द्वितीयक कॉइल वर्तमान गठन का विरोध करता है।इसके बजाय, ऊर्जा चुंबकीय कोर में जमा हो जाती है।
