उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO

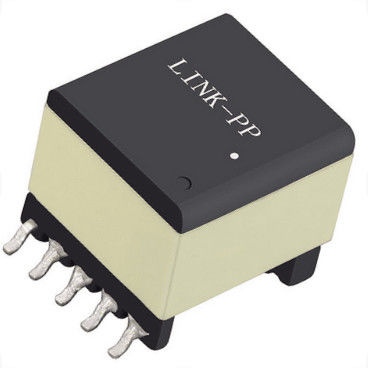

मॉडल संख्या: POE22PR-50ED
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
विशेष विवरण: |
POE22PR-50ED |
शक्ति: |
22W |
0A . पर अधिष्ठापन: |
21 |
सहनशीलता: |
10% |
इसातो: |
६.२ए |
रिसाव अधिष्ठापन अधिकतम: |
0.16μH |
अलगाव वोल्टेज: |
5.0 वी, 2.2 ए |
माध्यमिक उत्पादन: |
पीडीएफ / 3 डी / आईएसजी / एसटीपी / स्टेप / डेटशीट / टचस्टोन प्रारूप / एस-पैरामीटर |
जीवन चक्र: |
20 वर्ष से अधिक |
विशेष विवरण: |
POE22PR-50ED |
शक्ति: |
22W |
0A . पर अधिष्ठापन: |
21 |
सहनशीलता: |
10% |
इसातो: |
६.२ए |
रिसाव अधिष्ठापन अधिकतम: |
0.16μH |
अलगाव वोल्टेज: |
5.0 वी, 2.2 ए |
माध्यमिक उत्पादन: |
पीडीएफ / 3 डी / आईएसजी / एसटीपी / स्टेप / डेटशीट / टचस्टोन प्रारूप / एस-पैरामीटर |
जीवन चक्र: |
20 वर्ष से अधिक |
| विशेष विवरण | शक्ति (वू) | 0A . पर अधिष्ठापन(μH) | सहनशीलता(%) | इसातो(ए) | डीसीआर अधिकतम (एमΩ) | |||
| पंचायती राज | सेक 1 | सेक 2 | औक्स | |||||
| POE22PR-50ED | 22 | 21 | 10 | 6.2 | 31 | 17 | 17 | 80 |
| रिसाव के अधिष्ठापन मैक्स (μH) |
अनुपात बदल जाता है | एकांत वोल्टेज (वीआरएमएस) |
माध्यमिक उत्पादन (वी, ए) |
| प्री : Sec1 : Sec2: Aux | |||
| 0.16 | १ : ०.३३३ : ०.३३३ : ०.७५० | 1500 | 5.0 वी, 2.2 ए |
• 72 वाट तक के PoE के लिए फ्लाईबैक और फॉरवर्ड ट्रांसफॉर्मर
• 9 - 57 वी इनपुट (पीओई 21, 22, 24, 33, 35 और 38) के साथ संचालित होता है
• ३३-५७ वी इनपुट (पीओई२३, ३०, ३६, ५३, ७०, और ७२) के साथ संचालित होता है
• एक मिनट का आइसोलेशन (हिपोट): 1500Vrms, pri और aux से प्रत्येक तक
सेकंड;500Vrms pri से aux तक;दो माध्यमिक . के बीच 500Vrms
• दोहरे आउटपुट को एक एकल उच्च पावर आउटपुट के रूप में कॉन्फ़िगर किया जा सकता है
• AEC-Q200 ग्रेड 1 (-40°C से +125°C)
मुख्य सामग्री फेराइट
वातावरणRoHS आज्ञाकारी, हलोजन मुक्त
समाप्तटिन-चांदी-तांबा टिन के ऊपर निकल के ऊपर फॉस कांस्य के ऊपर
वज़न 7.1 - 7.9 ग्राम
परिवेश का तापमान-40°C से +125°C
अधिकतम भाग तापमान+165°C (परिवेश + तापमान वृद्धि)
भंडारण तापमान अवयव: -40°C से +165°C
टेप और रील पैकेजिंग: -40°C से +80°C
टांका लगाने की गर्मी का प्रतिरोध अधिकतम तीन ४० सेकंड + २६० डिग्री सेल्सियस पर पुन: प्रवाहित होते हैं, भागों को चक्रों के बीच कमरे के तापमान तक ठंडा किया जाता है
नमी संवेदनशीलता स्तर (एमएसएल) 1 (असीमित मंजिल जीवन <30 डिग्री सेल्सियस / 85% सापेक्ष आर्द्रता)
समय में विफलताएं (एफआईटी) / विफलताओं के बीच का औसत समय (एमटीबीएफ)
३८ प्रति अरब घंटे / २६,३१५,७८९ घंटे, प्रति Telcordia SR-332 . परिकलित
1. पैकेजिंग: डी = 13″ मशीन से तैयार रील।EIA-481 उभरा हुआ प्लास्टिक
टेप (पूर्ण रील प्रति 150 भाग)।मात्रा . से कम
पूर्ण रील उपलब्ध: टेप में (मशीन तैयार नहीं) या
नेता और ट्रेलर के साथ ($25 शुल्क)।
2.अधिष्ठापन प्राथमिक के लिए है, 200 kHz, 0.1 Vrms, 0 Adc पर मापा जाता है।
3.अन्य सभी के साथ पिन 1 और 3 के बीच मापा गया रिसाव अधिष्ठापन
पिन छोटा।
4.आउटपुट प्रत्येक माध्यमिक के लिए है।ऑक्स वाइंडिंग का आउटपुट 10 V, 50 mA है।
5.25 डिग्री सेल्सियस पर 280 एमटी और पिन 1-3 पर घुमावों की संख्या के आधार पर।
6.25 डिग्री सेल्सियस पर विद्युत विनिर्देश।
सोल्डरिंग से पहले डॉक्टर 362 "सोल्डरिंग सरफेस माउंट कंपोनेंट्स" देखें।
मैं
लिंक-पीपी INT'L प्रौद्योगिकी कं, लिमिटेड
चुंबकीय दूरसंचार और नेटवर्किंग घटकों का एक विशेष निर्माता है, प्रमाणित
ISO9001:2000 द्वारा, ROSH, REACH, CEand UL, उन्नत विनिर्माण सुविधाओं और परीक्षण का मालिक है
विदेशों से आयातित उपकरण।1997 में स्थापित, वर्तमान में हमारे पास लगभग 2000 कर्मचारी हैं।
प्रति माह 3000K की प्रचुर उत्पादक क्षमता के साथ, हम माल की डिलीवरी करने में सक्षम हैं
कम समय के भीतर। इसके अलावा, हम चुंबकीय के लिए पेशेवर पूर्ण समाधान प्रदान कर सकते हैं
घटकों और मजबूत तकनीकी सहायता के रूप में अच्छी तरह से।हमारे उत्पादों का व्यापक रूप से नेटवर्किंग में उपयोग किया जाता है
और संचार उपकरण जैसे हब, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी
फोन, एक्सडीएसएल मॉडम।
मुख्य उत्पाद
10/100/1000M/2.5G/5G/10G लैन पल्स ट्रांसफार्मर और फिल्टर
RJ45 कनेक्टर 10/100/1000M/2.5G/5G/10G चुंबकीय . के साथ
T1/E1,T3/DS3/E3/STS-1 इंटरफ़ेस लाइन ट्रांसफार्मर
आईएसडीएन, एचडीएसएल, एडीएसएल और वीडीएसएल इंटरफेस लाइन ट्रांसफॉर्मर और स्प्लिटर
