उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO

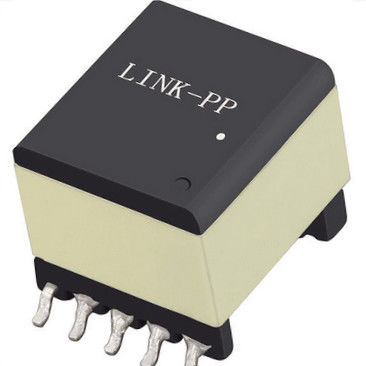

मॉडल संख्या: POE23PR-33ED
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
विशेष विवरण: |
POE23PR-33ED |
शक्ति: |
23W |
0A . पर अधिष्ठापन: |
54 |
सहनशीलता: |
10% |
इसातो: |
3.2A |
रिसाव अधिष्ठापन अधिकतम: |
0.67μH |
अलगाव वोल्टेज: |
3.3 वी, 3.5 ए |
माध्यमिक उत्पादन: |
पीडीएफ / 3 डी / आईएसजी / एसटीपी / स्टेप / डेटशीट / टचस्टोन प्रारूप / एस-पैरामीटर |
जीवन चक्र: |
20 वर्ष से अधिक |
विशेष विवरण: |
POE23PR-33ED |
शक्ति: |
23W |
0A . पर अधिष्ठापन: |
54 |
सहनशीलता: |
10% |
इसातो: |
3.2A |
रिसाव अधिष्ठापन अधिकतम: |
0.67μH |
अलगाव वोल्टेज: |
3.3 वी, 3.5 ए |
माध्यमिक उत्पादन: |
पीडीएफ / 3 डी / आईएसजी / एसटीपी / स्टेप / डेटशीट / टचस्टोन प्रारूप / एस-पैरामीटर |
जीवन चक्र: |
20 वर्ष से अधिक |
| विशेष विवरण | शक्ति (वू) | 0A . पर अधिष्ठापन(μH) | सहनशीलता(%) | इसातो(ए) | डीसीआर अधिकतम (एमΩ) | |||
| पंचायती राज | सेक 1 | सेक 2 | औक्स | |||||
| POE23PR-33ED | 23 | 54 | 10 | 3.2 | 62 | 6.5 | 6.5 | 58 |
| रिसाव के अधिष्ठापन मैक्स (μH) |
अनुपात बदल जाता है | एकांत वोल्टेज (वीआरएमएस) |
माध्यमिक उत्पादन (वी, ए) |
| प्री : Sec1 : Sec2: Aux | |||
| 0.67 | 1: 0.125: 0.125: 0.375 | 1500 | 3.3 वी, 3.5 ए |
• 72 वाट तक के PoE के लिए फ्लाईबैक और फॉरवर्ड ट्रांसफॉर्मर
• 9 - 57 वी इनपुट (पीओई 21, 22, 24, 33, 35 और 38) के साथ संचालित होता है
• ३३-५७ वी इनपुट (पीओई२३, ३०, ३६, ५३, ७०, और ७२) के साथ संचालित होता है
• एक मिनट का आइसोलेशन (हिपोट): 1500Vrms, pri और aux से प्रत्येक तक
सेकंड;500Vrms pri से aux तक;दो माध्यमिक . के बीच 500Vrms
• दोहरे आउटपुट को एक एकल उच्च पावर आउटपुट के रूप में कॉन्फ़िगर किया जा सकता है
• AEC-Q200 ग्रेड 1 (-40°C से +125°C)
मुख्य सामग्री फेराइट
वातावरणRoHS आज्ञाकारी, हलोजन मुक्त
समाप्तटिन-चांदी-तांबा टिन के ऊपर निकल के ऊपर फॉस कांस्य के ऊपर
वज़न 7.1 - 7.9 ग्राम
परिवेश का तापमान-40°C से +125°C
अधिकतम भाग तापमान+165°C (परिवेश + तापमान वृद्धि)
भंडारण तापमान अवयव: -40°C से +165°C
टेप और रील पैकेजिंग: -40°C से +80°C
टांका लगाने की गर्मी का प्रतिरोध अधिकतम तीन ४० सेकंड + २६० डिग्री सेल्सियस पर पुन: प्रवाहित होते हैं, भागों को चक्रों के बीच कमरे के तापमान तक ठंडा किया जाता है
नमी संवेदनशीलता स्तर (एमएसएल) 1 (असीमित मंजिल जीवन <30 डिग्री सेल्सियस / 85% सापेक्ष आर्द्रता)
समय में विफलताएं (एफआईटी) / विफलताओं के बीच का औसत समय (एमटीबीएफ)
३८ प्रति अरब घंटे / २६,३१५,७८९ घंटे, प्रति Telcordia SR-332 . परिकलित
1. पैकेजिंग: डी = 13″ मशीन से तैयार रील।EIA-481 उभरा हुआ प्लास्टिक
टेप (पूर्ण रील प्रति 150 भाग)।मात्रा . से कम
पूर्ण रील उपलब्ध: टेप में (मशीन तैयार नहीं) या
नेता और ट्रेलर के साथ ($25 शुल्क)।
2.अधिष्ठापन प्राथमिक के लिए है, 200 kHz, 0.1 Vrms, 0 Adc पर मापा जाता है।
3.अन्य सभी के साथ पिन 1 और 3 के बीच मापा गया रिसाव अधिष्ठापन
पिन छोटा।
4.आउटपुट प्रत्येक माध्यमिक के लिए है।ऑक्स वाइंडिंग का आउटपुट 10 V, 50 mA है।
5.25 डिग्री सेल्सियस पर 280 एमटी और पिन 1-3 पर घुमावों की संख्या के आधार पर।
6.25 डिग्री सेल्सियस पर विद्युत विनिर्देश।
सोल्डरिंग से पहले डॉक्टर 362 "सोल्डरिंग सरफेस माउंट कंपोनेंट्स" देखें।
मैं
Q1: आप एक निर्माता या व्यापार कंपनी हैं?
ए: हम एक निर्माता हैं जो 23 से अधिक वर्षों के लिए आरजे 45 कनेक्टर और लैन ट्रांसफार्मर में विशिष्ट हैं।
प्रश्न 2: क्या मुझे कुछ नमूने मिल सकते हैं?
ए: हां, आपके परीक्षण के लिए 3-5 पीसी नि: शुल्क नमूने उपलब्ध हैं।छोटे बैच भी स्वीकार्य हैं।
Q3: यह OEM उपलब्ध है?
ए: हाँ।हमारे पास आपके डिजाइन और विचार को वास्तविक उत्पाद में डालने के लिए समृद्ध अनुभव और अच्छी क्षमता है, हम उत्पादों पर आपके ब्रांड को लेजर प्रिंट कर सकते हैं।
Q4: कैसे नेतृत्व समय के बारे में?
ए: हमारे पास उच्च गुणवत्ता वाली एक बहुत ही पेशेवर टीम है, आमतौर पर हम 30 दिनों के भीतर जहाज कर सकते हैं।लेकिन विवरण के लिए, कृपया हमारे विक्रेता से संपर्क करें, धन्यवाद।
