उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO

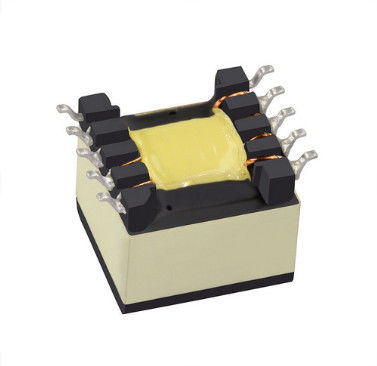

मॉडल संख्या: POE21PR-33ED
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
विशेष विवरण: |
POE21PR-33ED |
शक्ति: |
21W |
0A . पर अधिष्ठापन: |
21 |
सहनशीलता: |
10% |
इसातो: |
६.२ए |
रिसाव अधिष्ठापन अधिकतम: |
0.3μH |
अलगाव वोल्टेज: |
3.3 वी, 3.2 ए |
माध्यमिक उत्पादन: |
पीडीएफ / 3 डी / आईएसजी / एसटीपी / स्टेप / डेटशीट / टचस्टोन प्रारूप / एस-पैरामीटर |
जीवन चक्र: |
20 वर्ष से अधिक |
विशेष विवरण: |
POE21PR-33ED |
शक्ति: |
21W |
0A . पर अधिष्ठापन: |
21 |
सहनशीलता: |
10% |
इसातो: |
६.२ए |
रिसाव अधिष्ठापन अधिकतम: |
0.3μH |
अलगाव वोल्टेज: |
3.3 वी, 3.2 ए |
माध्यमिक उत्पादन: |
पीडीएफ / 3 डी / आईएसजी / एसटीपी / स्टेप / डेटशीट / टचस्टोन प्रारूप / एस-पैरामीटर |
जीवन चक्र: |
20 वर्ष से अधिक |
| विशेष विवरण | शक्ति (वू) | 0A . पर अधिष्ठापन(μH) | सहनशीलता(%) | इसातो(ए) | डीसीआर अधिकतम (एमΩ) | |||
| पंचायती राज | सेक 1 | सेक 2 | औक्स | |||||
| POE21PR-33ED | 21 | 21 | 10 | 6.2 | 31 | 10 | 10 | 80 |
| रिसाव के अधिष्ठापन मैक्स (μH) |
अनुपात बदल जाता है | एकांत वोल्टेज (वीआरएमएस) |
माध्यमिक उत्पादन (वी, ए) |
| प्री : Sec1 : Sec2: Aux | |||
| 0.3 | १ : ०.२३१ : ०.२३१ : ०.६९२ | 1500 | 3.3 वी, 3.2 ए |
• 72 वाट तक के PoE के लिए फ्लाईबैक और फॉरवर्ड ट्रांसफॉर्मर
• 9 - 57 वी इनपुट (पीओई 21, 22, 24, 33, 35 और 38) के साथ संचालित होता है
• ३३-५७ वी इनपुट (पीओई२३, ३०, ३६, ५३, ७०, और ७२) के साथ संचालित होता है
• एक मिनट का आइसोलेशन (हिपोट): 1500Vrms, pri और aux से प्रत्येक तक
सेकंड;500Vrms pri से aux तक;दो माध्यमिक . के बीच 500Vrms
• दोहरे आउटपुट को एक एकल उच्च पावर आउटपुट के रूप में कॉन्फ़िगर किया जा सकता है
• AEC-Q200 ग्रेड 1 (-40°C से +125°C)
मुख्य सामग्री फेराइट
वातावरणRoHS आज्ञाकारी, हलोजन मुक्त
समाप्तटिन-चांदी-तांबा टिन के ऊपर निकल के ऊपर फॉस कांस्य के ऊपर
वज़न 7.1 - 7.9 ग्राम
परिवेश का तापमान-40°C से +125°C
अधिकतम भाग तापमान+165°C (परिवेश + तापमान वृद्धि)
भंडारण तापमान अवयव: -40°C से +165°C
टेप और रील पैकेजिंग: -40°C से +80°C
टांका लगाने की गर्मी का प्रतिरोध अधिकतम तीन ४० सेकंड + २६० डिग्री सेल्सियस पर पुन: प्रवाहित होते हैं, भागों को चक्रों के बीच कमरे के तापमान तक ठंडा किया जाता है
नमी संवेदनशीलता स्तर (एमएसएल) 1 (असीमित मंजिल जीवन <30 डिग्री सेल्सियस / 85% सापेक्ष आर्द्रता)
समय में विफलताएं (एफआईटी) / विफलताओं के बीच का औसत समय (एमटीबीएफ)
३८ प्रति अरब घंटे / २६,३१५,७८९ घंटे, प्रति Telcordia SR-332 . परिकलित
1. पैकेजिंग: डी = 13″ मशीन से तैयार रील।EIA-481 उभरा हुआ प्लास्टिक
टेप (पूर्ण रील प्रति 150 भाग)।मात्रा . से कम
पूर्ण रील उपलब्ध: टेप में (मशीन तैयार नहीं) या
नेता और ट्रेलर के साथ ($25 शुल्क)।
2.अधिष्ठापन प्राथमिक के लिए है, 200 kHz, 0.1 Vrms, 0 Adc पर मापा जाता है।
3.अन्य सभी के साथ पिन 1 और 3 के बीच मापा गया रिसाव अधिष्ठापन
पिन छोटा।
4.आउटपुट प्रत्येक माध्यमिक के लिए है।ऑक्स वाइंडिंग का आउटपुट 10 V, 50 mA है।
5.25 डिग्री सेल्सियस पर 280 एमटी और पिन 1-3 पर घुमावों की संख्या के आधार पर।
6.25 डिग्री सेल्सियस पर विद्युत विनिर्देश।
सोल्डरिंग से पहले डॉक्टर 362 "सोल्डरिंग सरफेस माउंट कंपोनेंट्स" देखें।
