उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO

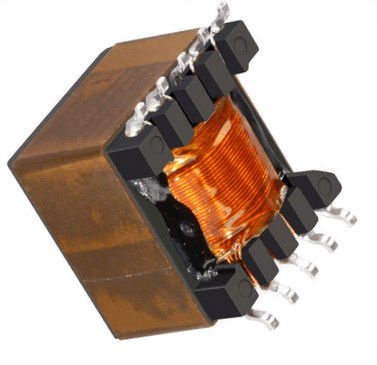

मॉडल संख्या: POE51Q-33ED
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
विशेष विवरण: |
POE51Q-33ED |
शक्ति: |
51W |
0A . पर अधिष्ठापन: |
२६.७@±१०% |
सहनशीलता: |
10% |
इसातो: |
4.5A |
रिसाव अधिष्ठापन अधिकतम: |
0.32μH |
अलगाव वोल्टेज: |
3.3 वी, 14.1 ए |
माध्यमिक उत्पादन: |
पीडीएफ / 3 डी / आईएसजी / एसटीपी / स्टेप / डेटशीट / टचस्टोन प्रारूप / एस-पैरामीटर |
जीवन चक्र: |
20 वर्ष से अधिक |
विशेष विवरण: |
POE51Q-33ED |
शक्ति: |
51W |
0A . पर अधिष्ठापन: |
२६.७@±१०% |
सहनशीलता: |
10% |
इसातो: |
4.5A |
रिसाव अधिष्ठापन अधिकतम: |
0.32μH |
अलगाव वोल्टेज: |
3.3 वी, 14.1 ए |
माध्यमिक उत्पादन: |
पीडीएफ / 3 डी / आईएसजी / एसटीपी / स्टेप / डेटशीट / टचस्टोन प्रारूप / एस-पैरामीटर |
जीवन चक्र: |
20 वर्ष से अधिक |
| विशेष विवरण | शक्ति (वू) | 0A . पर अधिष्ठापन(μH) | सहनशीलता(%) | इसातो(ए) | डीसीआर अधिकतम (एमΩ) | ||
| पंचायती राज | सेकंड | औक्स | |||||
| POE51Q-33ED | 51 | २६.७@±१०% | 10 | 4.5 | 64 | 2 | १०४ |
| रिसाव के अधिष्ठापन मैक्स (μH) |
अनुपात बदल जाता है | एकांत वोल्टेज (वीआरएमएस) |
माध्यमिक उत्पादन (वी, ए) |
| प्री : सेक : औक्स | |||
| 0.32 | १ : ०.१४३ : ०.५ | 1500 | 3.3 वी, 14.1 ए |
• 51 W . तक के फ्लाईबैक DC/DC PoE PD पावर कन्वर्टर्स के लिए विकसित
• आगामी IEEE802.3bt मानक को पूरा करने के लिए डिज़ाइन किया गया और 36 - 57 V इनपुट के साथ संचालित होता है
• 1500 Vrms, प्राथमिक और सहायक से माध्यमिक के बीच एक मिनट का अलगाव (हिपोट)।
• स्मार्ट बिल्डिंग और IoT सहित उच्च शक्ति PoE अनुप्रयोगों के लिए सही समाधान
• AEC-Q200 ग्रेड 1 (-40°C से +125°C)
मुख्य सामग्री फेराइट
वातावरणRoHS आज्ञाकारी, हलोजन मुक्त
समाप्तटिन-चांदी-तांबा टिन के ऊपर निकल के ऊपर फॉस कांस्य के ऊपर
वज़न 6.5 - 8 ग्राम
परिवेश का तापमान-40°C से +125°C
अधिकतम भाग तापमान+165°C (परिवेश + तापमान वृद्धि)
भंडारण तापमान अवयव: -40°C से +165°C
टेप और रील पैकेजिंग: -40°C से +80°C
टांका लगाने की गर्मी का प्रतिरोध अधिकतम तीन ४० सेकंड + २६० डिग्री सेल्सियस पर पुन: प्रवाहित होते हैं, भागों को चक्रों के बीच कमरे के तापमान तक ठंडा किया जाता है
नमी संवेदनशीलता स्तर (एमएसएल) 1 (असीमित मंजिल जीवन <30 डिग्री सेल्सियस / 85% सापेक्ष आर्द्रता)
समय में विफलताएं (एफआईटी) / विफलताओं के बीच का औसत समय (एमटीबीएफ)
३८ प्रति अरब घंटे / २६,३१५,७८९ घंटे, प्रति Telcordia SR-332 . परिकलित
1. पैकेजिंग: डी= 13″ मशीन से तैयार रील।EIA-481 उभरा हुआ प्लास्टिक टेप (पूर्ण रील प्रति 150 भाग)।
उपलब्ध पूर्ण रील से कम मात्रा: टेप में (मशीन तैयार नहीं) या लीडर और ट्रेलर के साथ ($25 शुल्क)।
2. अधिष्ठापन प्राथमिक के लिए है, 250 kHz, 0.5 Vrms, 0 Adc पर मापा जाता है।
3. लीकेज इंडक्शन प्राइमरी के लिए सेकेंडरी और ऑक्स वाइंडिंग शॉर्ट के साथ है।
4. 25 डिग्री सेल्सियस पर डीसी करंट जो बिना करंट के अपने मूल्य से <15% (POExx51Q) और <15% (POExx40Q) की कमी का कारण बनता है।
5.आउटपुट सेकेंडरी के लिए है।ऑक्स वाइंडिंग का आउटपुट 12 V, 30 mA है।
6.25 डिग्री सेल्सियस पर विद्युत विनिर्देश।सोल्डरिंग से पहले डॉक्टर 362 "सोल्डरिंग सरफेस माउंट कंपोनेंट्स" देखें।
