H6400NL H6400NLT क्वाड पोर्ट 1000BASE-T डिस्क्रीट मैग्नेटिक ट्रांसफॉर्मर

H6400NL/H6400NLT क्वाड पोर्ट 1000BASE-T ईथरनेट ट्रांसफार्मर

उत्पाद का अवलोकनः

H6400NL और H6400NLT उच्च प्रदर्शन वाले क्वाड पोर्ट 1000BASE-T ईथरनेट ट्रांसफार्मर हैं जिन्हें उन्नत नेटवर्किंग अनुप्रयोगों के लिए डिज़ाइन किया गया है जिन्हें बेहतर सिग्नल अखंडता और विश्वसनीय बिजली वितरण की आवश्यकता होती है।इन लैन ट्रांसफार्मर में एक BGA (बंप ग्रिड सरणी) पैकेज में एक ओपन फ्रेम निर्माण है, 1000BASE-T डेटा ट्रांसमिशन के लिए अनुकूलित. गीगाबिट ईथरनेट अनुप्रयोगों के लिए IEEE 802.3 मानकों के अनुरूप पूरी तरह से इंजीनियर,H6400NL/H6400NLT सीरीज सावधानीपूर्वक नियंत्रित सम्मिलन हानि के साथ असाधारण विद्युत चुम्बकीय प्रदर्शन प्रदान करती है, रिटर्न लॉस और क्रॉसस्टॉक पैरामीटर एक विस्तृत आवृत्ति रेंज में। ये ट्रांसफार्मर उत्कृष्ट कॉमन-मोड रिजेक्शन प्रदान करते हैं और विद्युत शोर वाले वातावरण में भी सिग्नल की गुणवत्ता बनाए रखते हैं,उन्हें डेटा केंद्रों के लिए आदर्श बना रहा है, नेटवर्किंग उपकरण और औद्योगिक ईथरनेट अनुप्रयोग।

विस्तृत विनिर्देश:

प्रमुख विशेषताएं और लाभः

• क्वाड पोर्ट कॉन्फ़िगरेशनःएक एकल कॉम्पैक्ट पैकेज में चार स्वतंत्र 1000BASE-T ईथरनेट चैनलों का समर्थन करता है।
• पावर ओवर ईथरनेट (PoE) समर्थनः4PAIR PoE 70W अधिकतम रेटिंग 600mA @ 57V निरंतर धारा क्षमता के साथ।
• उच्चतम अलगावःउच्च सुरक्षा और संकेत अखंडता के लिए इनपुट और आउटपुट के बीच न्यूनतम 1500 वीआरएमएस।

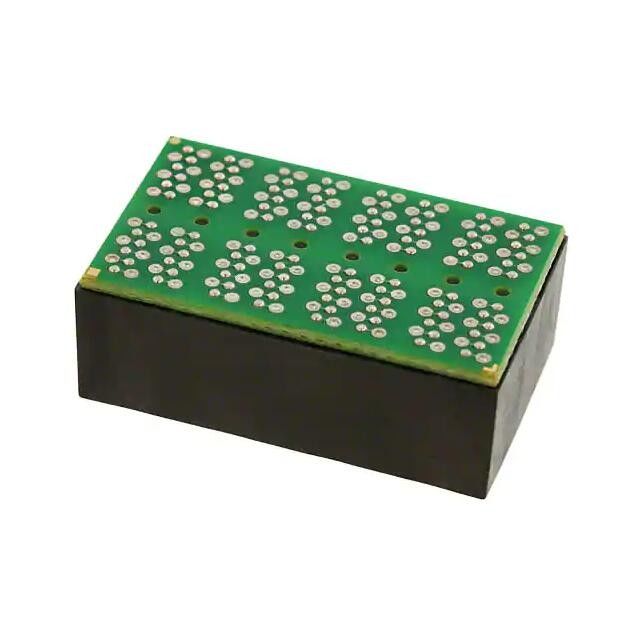

• बीजीए बंप ग्रिड सरणी पैकेजः28.45 मिमी x 17.27 मिमी x 11.18 मिमी के आयामों के साथ अंतरिक्ष-कुशल डिजाइन।
• RoHS-6 अनुरूपःपर्यावरण के अनुकूल डिजाइन नवीनतम नियामक आवश्यकताओं को पूरा करता है।
• ओपन फ्रेम निर्माण:थर्मल प्रदर्शन और विश्वसनीयता के लिए अनुकूलित।
• वाणिज्यिक तापमान सीमाःबहुमुखी तैनाती विकल्पों के लिए 0°C से 70°C तक काम करता है।
• उच्च ओसीएल (ओपन सर्किट इंडक्टेंस):उच्चतम संकेत गुणवत्ता के लिए 350μH न्यूनतम (मीडिया पक्ष) और 120μH न्यूनतम (लाइन पक्ष) ।
• कम सीसी प्रतिरोधःअधिकतम 65 ओम (1/2 वाइंडिंग) ±0.065 ओम के अधिकतम असंतुलन के साथ कुशल शक्ति प्रबंधन के लिए।
• अनुकूलित रिटर्न हानिः-16dB न्यूनतम (1-40 MHz) और -10+20*LOG ((f/80 MHz) dB न्यूनतम (40-100 MHz) ।

H6400NL/H6400NLT डेटाशीट

मैकेनिकल:

स्कीमाः
