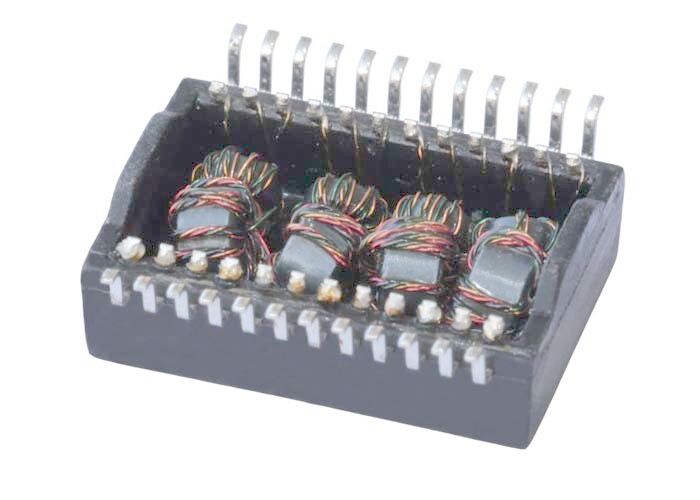

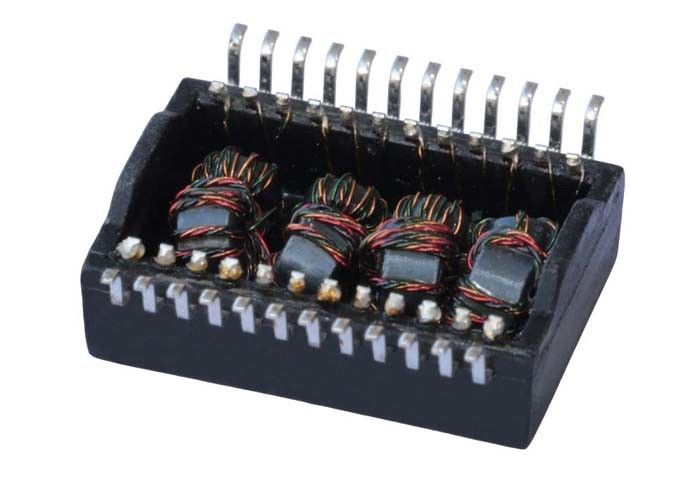

HST-24002SAR 1500Vrms गीगाबिट ईथरनेट ट्रांसफार्मर HST-24001SAR

उत्पाद विवरण

उत्पत्ति के प्लेस: गुआंग्डोंग, चीन

ब्रांड नाम: LINK-PP

प्रमाणन: UL,RoHS,Reach,ISO

मॉडल संख्या: HST-24002SAR HST-24001SAR

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10

मूल्य: $0.06-$3.2

पैकेजिंग विवरण: टी एंड आर

प्रसव के समय: भण्डार

भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day

आपूर्ति की क्षमता: 3KK/माह

सर्वोत्तम मूल्य प्राप्त करें
प्रमुखता देना:

HST-24002SAR

,

1500 Vrms गीगाबिट ट्रांसफार्मर

,

HST-24001SAR ट्रांसफार्मर

Specifications:
HST-24002SAR / HST-24001SAR
Mounting:
SMT
Ethernet Applications:
Gigabit Ethernet
Turns Ratio:
1:1
Series:
1000BASE-T MAGNETICS MODULES
Standard:
IEEE 802.3ab
Specifications:
HST-24002SAR / HST-24001SAR
Mounting:
SMT
Ethernet Applications:
Gigabit Ethernet
Turns Ratio:
1:1
Series:
1000BASE-T MAGNETICS MODULES
Standard:
IEEE 802.3ab
HST-24002SAR 1500Vrms गीगाबिट ईथरनेट ट्रांसफार्मर HST-24001SAR

HST-24002SAR HST-24001SAR गीगाबिट ट्रांसफॉर्मर विशेषताएं:

● IEEE 802.3 मानक के अनुरूप 1000Base-T के लिए।

● प्राथमिक इंडक्शन (Lp) 350uH न्यूनतम @ 100KHz, 0.1Vrms, 8mA।

● LL: 0.35uH अधिकतम @ 100KHz, 0.1V

● Cww: 35pF अधिकतम @ 100KHz, 0.1V

● प्राथमिक DCR: 0.9Ωअधिकतम; द्वितीयक DCR: 1.2Ωअधिकतम।

● 260℃ तक के तापमान पर रिफ्लो सोल्डरिंग के लिए डिज़ाइन किया गया।

● भंडारण तापमान -25℃ से +125℃ तक।

● RoHS अनुपालन।

● लंबी दूरी के गीगाबिट ईथरनेट 100/1000Base-T फुल डुप्लेक्स अनुप्रयोगों के लिए डिज़ाइन किया गया।
● श्रेणी 5 UTP केबल के 4 जोड़े का समर्थन करता है।
● अलगाव और कम सामान्य-मोड उत्सर्जन के लिए केबल इंटरफ़ेस।


HST-24002SAR HST-24001SAR विद्युत विनिर्देश @ 25℃


पैरामीटर विनिर्देश
टर्न अनुपात (±2%) 1CT : 1CT
सम्मिलन हानि 1–100 मेगाहर्ट्ज: 1.0 डीबी अधिकतम
वापसी हानि

1–30 मेगाहर्ट्ज: -18 डीबी न्यूनतम

40 मेगाहर्ट्ज: -14.4 डीबी न्यूनतम

50 मेगाहर्ट्ज: -13.1 डीबी न्यूनतम

60–80 मेगाहर्ट्ज: -12 डीबी न्यूनतम

100 मेगाहर्ट्ज: -10 डीबी न्यूनतम

क्रॉसस्टॉक (NEXT)

30 मेगाहर्ट्ज: -45 डीबी न्यूनतम

60 मेगाहर्ट्ज: -35 डीबी न्यूनतम

100 मेगाहर्ट्ज: -30 डीबी न्यूनतम

DCMR

30 मेगाहर्ट्ज: -43 डीबी न्यूनतम

60 मेगाहर्ट्ज: -37 डीबी न्यूनतम

100 मेगाहर्ट्ज: -33 डीबी न्यूनतम

Hi-Pot (अलगाव वोल्टेज) 1500 Vrms न्यूनतम



HST-24002SAR HST-24001SAR योजनाबद्ध:

HST-24002SAR 1500Vrms गीगाबिट ईथरनेट ट्रांसफार्मर HST-24001SAR 0
