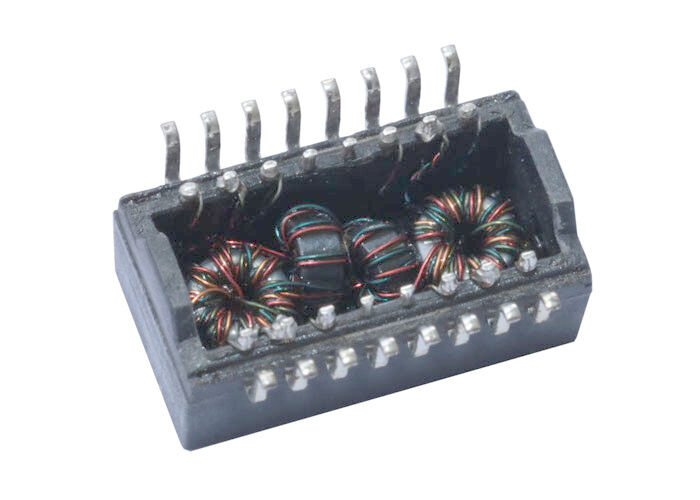

HST-0032SXCR 10/100Base-T 1500 Vrms AutomDX PoE+ चुंबकीय ट्रांसफार्मर

HST-0032SXCR के विनिर्देश चुंबकीय ट्रांसफार्मर

HST-0032SXCR PoE+ ट्रांसफार्मर की विशेषताएं

● आईईईई 802.3 आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया।

● प्राथमिक प्रेरण क्षमता ((Lp) 350uH min.@ 100KHz,0.1Vrms, 15mA

● PoE+ अनुप्रयोगों के लिए उपयुक्त ((700mA@57V निरंतर) ।
● 245 डिग्री सेल्सियस तक के तापमान पर रिफ्लो सोल्डरिंग के लिए डिज़ाइन किया गया

● RoHS अनुपालन।

HST-0032SXCR डेटाशीट - स्कीमाः

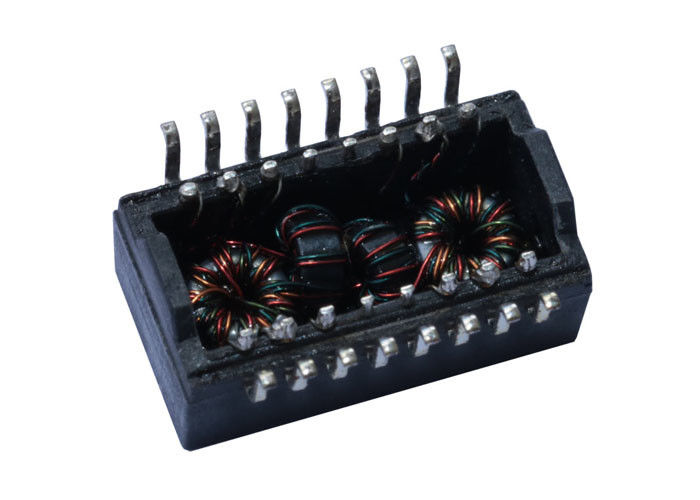

HST-0032SXCR 10/100Base-T 1 पोर्ट SMD ट्रांसफार्मर

प्रश्न 1: एचएसटी-0032एसएक्ससीआर किस ईथरनेट मानक के साथ संगत है?
A1: HST-0032SXCR को 10/100Base-T ईथरनेट अनुप्रयोगों के लिए डिज़ाइन किया गया है और पावर ओवर ईथरनेट प्लस (PoE+) के समर्थन सहित IEEE 802.3 मानकों का पूरी तरह से अनुपालन करता है।

Q2: क्या HST-0032SXCR PoE+ (IEEE 802.3at) का समर्थन करता है?
A2: हाँ, यह PoE+ (IEEE 802.3at) का समर्थन करता है, जो ईथरनेट केबलों पर 30W तक बिजली वितरण की अनुमति देता है, जो आईपी कैमरों, वीओआईपी फोन और वायरलेस एक्सेस पॉइंट जैसे उपकरणों को बिजली देने के लिए उपयुक्त है।

Q3: इस ट्रांसफार्मर का अलगाव वोल्टेज क्या है?
A3: HST-0032SXCR 1500 Vrms का न्यूनतम Hi-Pot अलगाव वोल्टेज प्रदान करता है, जो सर्किटों के बीच मजबूत विद्युत अलगाव सुनिश्चित करता है।

Q4: HST-0032SXCR के लिए परिचालन तापमान सीमा क्या है?
A4: यह ट्रांसफार्मर कठोर वातावरण में -40°C से +85°C तक के तापमान के विस्तृत दायरे में विश्वसनीय रूप से काम करता है, जो औद्योगिक और आउटडोर नेटवर्क उपकरण के लिए आदर्श है।

Q5: इस ट्रांसफार्मर का घुमाव अनुपात क्या है?
A5: ट्रांसमिट (TX) और रिसीव (RX) दोनों चैनलों के लिए मोड़ अनुपात 1:1, प्रभावी संकेत युग्मन और ईएमआई दमन का समर्थन करता है।

Q6: क्या HST-0032SXCR RoHS अनुरूप है?
A6: हाँ, यह पूरी तरह से RoHS- अनुरूप है और पर्यावरण मानकों के अनुसार निर्मित है, जिससे यह वैश्विक अनुप्रयोगों के लिए उपयुक्त है।

Q7: इस मॉडल के लिए अधिकतम सम्मिलन हानि क्या है?
A7: 1 मेगाहर्ट्ज से 100 मेगाहर्ट्ज के बीच विशिष्ट सम्मिलन हानि -1.4 डीबी है, जो ईथरनेट संचरण के लिए उत्कृष्ट संकेत प्रदर्शन सुनिश्चित करती है।
