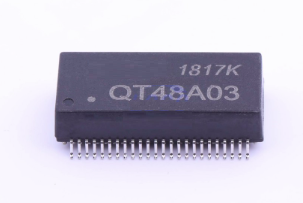

QT48A03 SMT 100/1000 बेस-टी डुअल पोर्ट ट्रांसफार्मर मैग्नेटिक्स मॉड्यूल

QT48A03 1000Base-T डुअल पोर्ट ट्रांसफार्मर मॉड्यूल एक उच्च-प्रदर्शनगीगाबिट ईथरनेट ट्रांसफार्मर मॉड्यूल है जो डुअल-पोर्ट 10/100/1000Base-T नेटवर्किंग अनुप्रयोगों के लिए डिज़ाइन किया गया है।IEEE 802.3abपोर्ट कॉन्फ़िगरेशन48 SMT पिन

और एक कॉम्पैक्ट फुटप्रिंट के साथ डिज़ाइन किया गया, QT48A03 एक ही मॉड्यूल में दो पूर्ण गीगाबिट ईथरनेट ट्रांसफार्मर चैनल को एकीकृत करता है, जिससे PCB स्थान कम करने, लेआउट को सरल बनाने और विनिर्माण दक्षता में सुधार करने में मदद मिलती है।न्यूनतम 350μH प्राइमरी इंडक्टेंस 8mA DC बायस के तहत,

1500Vrms अलगाव वोल्टेज, औरRoHS औरIR 255°C रिफ्लो सोल्डरिंग आवश्यकताओंआयामQT48A03 1000 BASE-T डुअल पोर्ट ट्रांसफार्मर इलेक्ट्रिकल परफॉरमेंसपैरामीटरपरफॉरमेंस

टर्न रेशियो

डुअल-पोर्ट कॉन्फ़िगरेशन:

• बोर्ड लेआउट को अनुकूलित करने और कंपोनेंट काउंट को कम करने के लिए एक ही मॉड्यूल में दो गीगाबिट पोर्ट को एकीकृत करता है।हाई-टेम्परेचर रिफ्लो रेडी:
• IR 255°C पीक तापमान आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है, जो इसे मानक SMT विनिर्माण के लिए आदर्श बनाता है।मजबूत इंडक्टेंस:
• 8mA DC बायस के साथ 350µH के न्यूनतम प्राइमरी इंडक्टेंस की गारंटी देता है, जो स्थिर सिग्नल अखंडता सुनिश्चित करता है।पर्यावरणीय अनुपालन:
• 100% RoHS कंप्लायंट और लेड-फ्री।वाइड ऑपरेटिंग रेंज:
• मानक वाणिज्यिक तापमान वातावरण (0°C से +70°C) में मज़बूती से कार्य करता है।QT48A03 48-पिन ईथरनेट ट्रांसफार्मर के तकनीकी विनिर्देश:
• पैरामीटरविनिर्देश

पार्ट नंबर

पैकेज की लंबाई

* उच्च-प्रदर्शन डिजिटल स्विच और एंटरप्राइज़ राउटर

* पावर ओवर ईथरनेट (PoE) पावर्ड डिवाइस (PD)

* ऑप्टिकल ट्रांसीवर और मीडिया कन्वर्टर

* ब्रॉडबैंड एक्सेस इक्विपमेंट (ISDN, ADSL, VDSL)
* इंटरैक्टिव सेट-टॉप बॉक्स (STB) और HD इंटरैक्टिव प्लेयर
* इंटीग्रेटेड सर्विसेज डिजिटल नेटवर्क (ISDN) इक्विपमेंट
QT48A03 SMT गीगाबिट मैग्नेटिक्स के बारे में प्रश्नोत्तर
Q: डुअल पोर्ट ईथरनेट ट्रांसफार्मर मॉड्यूल क्या है?
A: एक डुअल पोर्ट ईथरनेट ट्रांसफार्मर मॉड्यूल ईथरनेट इंटरफेस के लिए इलेक्ट्रिकल आइसोलेशन, इम्पीडेंस मैचिंग और EMI दमन प्रदान करते हुए, एक ही SMT पैकेज में दो ईथरनेट पोर्ट के लिए मैग्नेटिक ट्रांसफार्मर को एकीकृत करता है।

Q: क्या QT48A03 स्वचालित SMT असेंबली के साथ संगत है?

A: हाँ। मॉड्यूल को सरफेस माउंट टेक्नोलॉजी (SMT) के लिए इंजीनियर किया गया है और यह 255°C की पीक आवश्यकता के साथ IR रिफ्लो सोल्डरिंग तापमान का सामना करने के लिए डिज़ाइन किया गया है।

Q: डुअल-पोर्ट ट्रांसफार्मर मॉड्यूल के क्या फायदे हैं?

A: सिंगल-पोर्ट ट्रांसफार्मर की तुलना में, एक डुअल-पोर्ट मॉड्यूल प्रदान करता है:

उच्च PCB घनत्व

कम कंपोनेंट काउंट

कम असेंबली लागत

• सरलीकृत रूटिंग
• बेहतर विनिर्माण दक्षता
• Q: क्या इस ट्रांसफार्मर मॉड्यूल का उपयोग PoE (पावर ओवर ईथरनेट) अनुप्रयोगों के लिए किया जा सकता है?
• A: हाँ, QT48A03 PoE पावर्ड डिवाइस (PD) और संबंधित नेटवर्क उपकरणों के लिए अत्यधिक उपयुक्त है, जो आवश्यक सिग्नल आइसोलेशन और 1500Vrms Hi-Pot सुरक्षा प्रदान करता है।
• Q: PCB लेआउट के लिए आवश्यक फुटप्रिंट क्या है?

A: कंपोनेंट को 1.02mm के पिन पिच के साथ 48-पिन लेआउट की आवश्यकता होती है। समग्र आयाम 27.70 x 15.36 x 7.30 mm हैं। सटीक पैड लेआउट योजनाओं के लिए कृपया डाउनलोड करने योग्य PDF डेटाशीट देखें।

Q: QT48A03 क्या आइसोलेशन वोल्टेज प्रदान करता है?

A: मॉड्यूल 1500Vrms आइसोलेशन प्रदान करता है, जो ईथरनेट PHY सर्किट की सुरक्षा करता है और सिस्टम विश्वसनीयता में सुधार करता है।

Q: क्या ट्रांसफार्मर RoHS आवश्यकताओं का अनुपालन करता है?

A: हाँ। QT48A03 RoHS पर्यावरणीय नियमों का पूरी तरह से अनुपालन करता है।

Q: क्या इंजीनियरिंग नमूने उपलब्ध हैं?

A: हाँ। LINK-PP उत्पाद मूल्यांकन और बड़े पैमाने पर उत्पादन के लिए इंजीनियरिंग नमूने, डेटाशीट, तकनीकी सहायता और OEM/ODM अनुकूलन सेवाएं प्रदान करता है।
