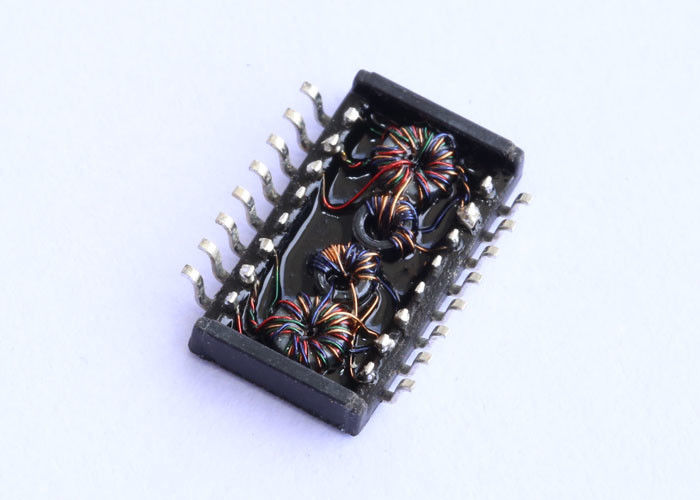

BT16B03 100Base-T 1500Vrms ईथरनेट आइसोलेशन ट्रांसफॉर्मर मॉड्यूल

BT16B03 0.5µH 1:1 SMD पल्स ट्रांसफॉर्मर 100Base-T LAN के लिए, 1.5kV अलगाव, 0–70℃, RoHS अनुरूप। स्विच, राउटर, PoE, औद्योगिक ईथरनेट के लिए आदर्श।

BT16B03 100Base-T ट्रांसफॉर्मर मॉड्यूल विवरण:

BT16B03 एक उच्च-प्रदर्शन 0.5µH, 1:1 सिंगल पोर्ट SMD पल्स ट्रांसफॉर्मर है जिसे 100Base-T LAN अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह विश्वसनीय सिग्नल अखंडता सुनिश्चित करता है, IEEE802.3u मानकों को पूरा करता है, और 1.5kV रेटिंग के साथ मजबूत अलगाव प्रदान करता है। RoHS अनुरूप और वाणिज्यिक और औद्योगिक नेटवर्क उपकरणों के लिए इंजीनियर, BT16B03 स्विच, राउटर, PoE उपकरणों और अन्य ईथरनेट इंटरफ़ेस मॉड्यूल के लिए आदर्श है।

BT16B03 ईथरनेट अलगाव ट्रांसफॉर्मर की मुख्य विशेषताएं और लाभ:

1. उच्च अलगाव वोल्टेज: 1.5kV Vrms अलगाव PoE और औद्योगिक ईथरनेट अनुप्रयोगों में सुरक्षित संचालन सुनिश्चित करता है।

2. कॉम्पैक्ट SMD पैकेज: स्पेस-सेविंग डिज़ाइन उच्च-घनत्व PCB लेआउट और SMT असेंबली का समर्थन करता है।

3. अनुकूलित विद्युत प्रदर्शन:

• 0.5µH प्राथमिक इंडक्शन
• कम इंसर्शन लॉस (-1.15 dB अधिकतम)
• उत्कृष्ट रिटर्न लॉस (-30 MHz पर -18 dB न्यूनतम)
• बेहतर DMRR (-0.5–100 MHz पर -30 dB न्यूनतम)

4. उद्योग मानकों के अनुरूप: IEEE802.3u आवश्यकताओं और IR 255℃ पीक रिफ्लो सहनशीलता को पूरा करता है।

5. विस्तृत ऑपरेटिंग तापमान: 0℃ से +70℃, भंडारण रेंज -25℃ से +125℃ तक।

6. RoHS अनुरूप: पर्यावरण के अनुकूल, लीड-फ्री डिज़ाइन।

विद्युत विनिर्देश (@25℃):

BT16B03 डेटाशीट:

यांत्रिक आयाम

• पैकेज प्रकार: SMD
• कुल आकार: 12.7 × 9.4 × 5.68 mm
• पिन पिच: 1.27 mm
• PCB लेआउट दिशानिर्देश: अनुशंसित पैड लेआउट और रूटिंग के लिए नीचे दिए गए योजनाबद्ध और फ़ुटप्रिंट आरेख देखें।

BT16B03 डेटाशीट - मैकेनिकल

BT16B03 डेटाशीट - योजनाबद्ध

BT16B03 PCB फ़ुटप्रिंट

BT16B03 अनुपालन और विश्वसनीयता:

• RoHS प्रमाणित
• IR रिफ्लो अनुरूप 255℃ पीक तक
• उच्च अलगाव और DMRR EMI शमन और सिग्नल अखंडता के लिए
• मानक ऑपरेटिंग तापमान के तहत दीर्घकालिक विश्वसनीयता के लिए परीक्षण किया गया

BT16B03 ईथरनेट ट्रांसफॉर्मर क्यों चुनें?:

BT16B03 आधुनिक ईथरनेट नेटवर्क के लिए कॉम्पैक्ट SMD डिज़ाइन, उच्च अलगाव और उत्कृष्ट सिग्नल प्रदर्शन को संतुलित करता है। मजबूत विद्युत विनिर्देशों और सत्यापित अनुपालन के साथ, यह PCB डिज़ाइन जोखिमों को कम करता है और उत्पाद विकास चक्रों को तेज करता है।

नमूना अनुरोध और तकनीकी सहायता उपलब्ध।

अक्सर पूछे जाने वाले प्रश्न:

Q1: BT16B03 किस ईथरनेट गति का समर्थन करता है?

A1: BT16B03 100Base-T अनुप्रयोगों का समर्थन करता है, जो 100 Mbps LAN कनेक्शन के लिए आदर्श है।

Q2: क्या BT16B03 PoE उपकरणों के साथ संगत है?

A2: हाँ, 1.5kV अलगाव के साथ, यह मानक PoE वोल्टेज को संभाल सकता है और डिवाइस सुरक्षा सुनिश्चित करता है।

Q3: क्या यह ट्रांसफॉर्मर मानक SMT रिफ्लो प्रक्रियाओं का सामना कर सकता है?

A3: हाँ, यह विशिष्ट सतह माउंट असेंबली के लिए IR 255℃ पीक आवश्यकताओं को पूरा करता है।

Q4: क्या नमूने और PCB लेआउट दिशानिर्देश उपलब्ध हैं?

A4: हाँ, डिज़ाइन सत्यापन को सुव्यवस्थित करने के लिए नमूना अनुरोध और अनुशंसित PCB फ़ुटप्रिंट/लेआउट आरेख उपलब्ध हैं।
