उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: TG5G-HPE6NZ5LF
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
पी / एन: |
TG5G-HPE6NZ5LF |
इंटरफेस: |
5 जी बेस-टी |
पिंस: |
24 |
विकल्प: |
TG5G-HPE6NZ5LF => LP72456ANL |
अर्चिवी डिस्पोजिली: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
नमूने: |
नि: शुल्क |
पी / एन: |
TG5G-HPE6NZ5LF |
इंटरफेस: |
5 जी बेस-टी |
पिंस: |
24 |
विकल्प: |
TG5G-HPE6NZ5LF => LP72456ANL |
अर्चिवी डिस्पोजिली: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
नमूने: |
नि: शुल्क |

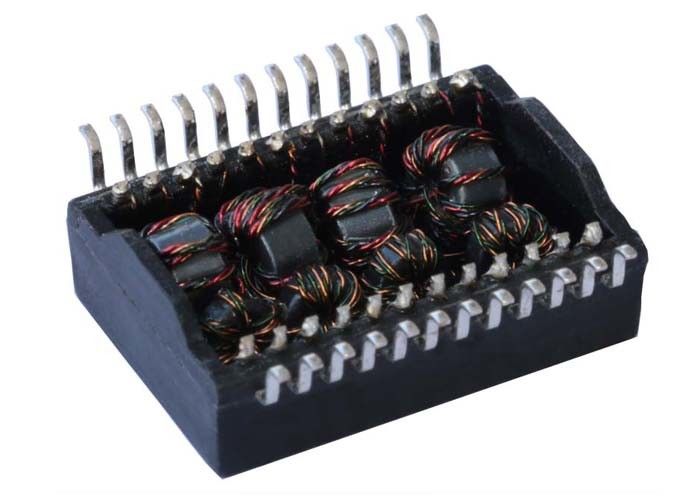

| 5000V अलगाव चुंबकीय ट्रांसफार्मर 5G ईथरनेट, एसएमटी, रोह | |
| लिंक-पीपी भाग संख्या | LP72456ANL |
| गति | 5 जी बेस-टी |
| बंदरगाहों की संख्या | एक |
| आवेदन - LAN | ETHERNET (PoE +) |
| पैकेज | एसएमडी |
| तापमान | -40 TO + 85 |
| AutomDX | हाँ |
| टिप्पणी | एनएल संस्करण के रूप में ही |
| विन्यास RX | सी, टी |
| विन्यास TX | सी, टी |
| निर्माण | खुला दायरा |
| पोर्ट प्रति करोड़ | 8 |
| बंदरगाहों की संख्या | एक |
| पैकेज ऊंचाई (इंच) | 0.255 |
| पैकेज ऊंचाई (मिमी) | 6.48 |
| पैकेज की लंबाई (इंच) | 0.715 |
| पैकेज लंबाई (मिमी) | 18.15 |
| पैकेज चौड़ाई (इंच) | 0.630 |
| पैकेज चौड़ाई (मिमी) | 16.00 |
| अनुपात RX बदल जाता है | 1CT: 1CT |
| अनुपात TX बदल जाता है | 1CT: 1CT |
विनिर्देश:
1 ईथरनेट 2.5G बेस-टी, सिंगल पोर्ट एप्लिकेशन के लिए डिज़ाइन किया गया।
2 श्रेणी 5 यूटीपी केबल के 4 जोड़े का समर्थन करता है।
अलगाव और कम आम मोड उत्सर्जन के लिए 3 केबल इंटरफ़ेस।
4 डिजाइन 720mA संतुलित वर्तमान के साथ IEEE 802.3 को पूरा करने के लिए।
ROHS और हलोजन मुक्त आवश्यकताओं के साथ 5 अनुपालन।
6 ऑपरेटिंग और भंडारण तापमान
7 नमी संवेदनशीलता स्तर (एमएसएल): 2 ए
ऑपरेटिंग तापमान: 0 ° C से + 70 ° C
भंडारण तापमान: -25 डिग्री सेल्सियस से + 105 डिग्री सेल्सियस
आवेदन:
1 रैपिडो उत्पाद
2 एससीएसआई उत्पाद
3 डीएसपी बोर्ड
4 फ्लैट पैनल प्रदर्शित करता है
| विद्युत विनिर्देशों @ 25 ℃ | प्रकार: शेष कम पास 100Ω प्रतिबाधा |
| निविष्टी की हानि : | 1-50MHz -0.5 डीबी मैक्स 50-125 मेगाहर्ट्ज -1.0 डीबी मैक्स 125-200 मेगाहर्ट्ज -2.0 डीबी मैक्स |
| हारकर लौटा : | 1 ~ 40MHz -20 डीबी मिनलोड 100 40 40-200 मेगाहर्ट्ज -20 + 15 * लॉग (फ्रीक मेगाहर्ट्ज / 40 मेगाहर्ट्ज) डीबी मिनलोड 100Ω |
| डिफॉल्ट सीएम को प्रतिबिंबित (REF) | 1 मेगाहर्ट्ज -30 डीबी मिन 50 मेगाहर्ट्ज -30 डीबी मिन 100 मेगाहर्ट्ज -27 डीबी मिन 200 मेगाहर्ट्ज -24 डीबी मिन |
| CM से DM रूपांतरण (REF) | 1-125MHz -35 dB मिन |
| सीएम रूपांतरण (आरईएफ) को दर्शाया गया मुश्किल | 1-10 मेगाहर्ट्ज -48 डीबी मिन 10-200MHz -48 + 19 * लॉग (Freq MHz / 10MHz) डीबी मिन |
| सीएम से सीएम क्षीणता (REF) | 1-200MHz -25 dB मिन |
| क्रॉस टॉक (REF) | 1-125 मेगाहर्ट्ज -30 डीबी मिन 125-200 मेगाहर्ट्ज -25 डीबी मिन |
| अधिष्ठापन | @ 100KHz, 0.1V, 8mA DC BIAS 180uHMin |
| हाईपोट टेस्ट | @ 1500 वर्गमीटर |
| अनुपात बदल जाता है | @ 1: 1 1 5% |
