उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: एच1260एनएल एच1260एनएलटी
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
पीएन: |
एच1260एनएल/एच1260एनएलटी |
आधार - सामग्री दर: |
100BASE-TX |
निशल्क नमूने: |
उपलब्ध |
पैकेट: |
16-पिन एसएमडी |
तापमान: |
0 ℃ से +70 ℃ |
रोह्स आज्ञाकारी: |
हाँ |
अलगाव वोल्टेज: |
1500 वेक |
बारी अनुपात: |
1ct: 1ct |
पीएन: |
एच1260एनएल/एच1260एनएलटी |
आधार - सामग्री दर: |
100BASE-TX |
निशल्क नमूने: |
उपलब्ध |
पैकेट: |
16-पिन एसएमडी |
तापमान: |
0 ℃ से +70 ℃ |
रोह्स आज्ञाकारी: |
हाँ |
अलगाव वोल्टेज: |
1500 वेक |
बारी अनुपात: |
1ct: 1ct |
| पैरामीटर | विनिर्देश |
|---|---|

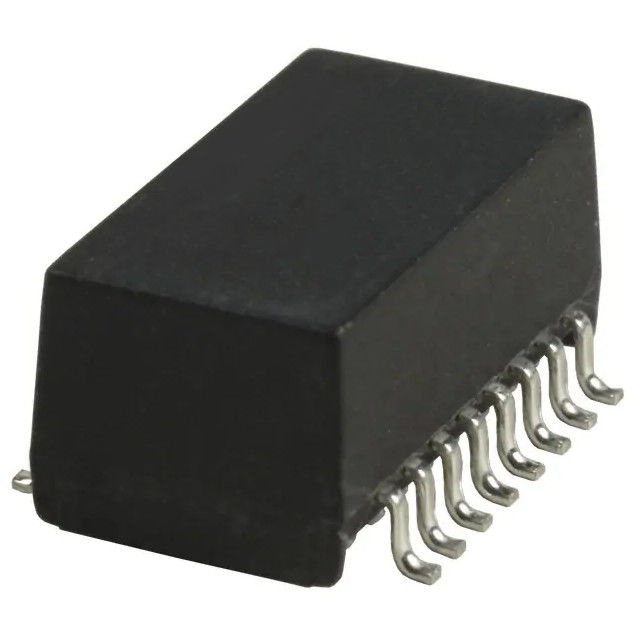

| भाग संख्या | H1260NL / H1260NLT |
| उपकरण का प्रकार | एसएमटी लैन ट्रांसफार्मर |
| ईथरनेट मानक | 100BASE-TX |
| मोड़ अनुपात | 1CT:1CT / 1:1 |
| चैनलों की संख्या | एकल |
| घुड़सवार शैली | एसएमडी |
| ऑपरेटिंग तापमान | 0°C से 70°C |
| भंडारण तापमान | -20°C से +125°C |
| अलगाव वोल्टेज | 1500 VAC / 1500 VRMS |
| RoHS | हाँ |
| पैरामीटर | विनिर्देश |
|---|---|
| मोड़ अनुपात | 11 ± 2% |
| सम्मिलन हानि | 100 kHz: -1.2 डीबी अधिकतम1~125 MHz: -0.2−0.002·f^1.4 डीबी अधिकतम |
| रिटर्न हानि, 100BT (Zout = 100 Ω ±15%) | 0.30 मेगाहर्ट्जः -16 डीबी मिन3060 मेगाहर्ट्ज: -10 + 20·लॉग10 ((f/60 मेगाहर्ट्ज) डीबी मिन6080 मेगाहर्ट्जः -10 डीबी मिन |
| प्रेरण क्षमता (OCL) | 350 μH मिनट |
| क्रॉसस्टॉक, आसन्न चैनल | 1 मेगाहर्ट्ज: -50 डीबी मिन10 ¥100 मेगाहर्ट्ज: -55 + 22·लॉग10 ((f/10) डीबी मिन |
| सामान्य मोड अस्वीकृति अनुपात | 2 मेगाहर्ट्ज़: -50 डीबी मिन30 ₹200 मेगाहर्ट्ज़: -15 + 20·लॉग10 ((f/200) डीबी मिन |
| डीसी प्रतिरोध, 1/2 घुमाव | 0.65 Ω अधिकतम |
| डीसी प्रतिरोध असंतुलन | ±0.065 Ω अधिकतम |
| इनपुट-आउटपुट अलगाव | 1500 वीआरएमएस मिनट @ 60 सेकंड |
यदि आपको 100BASE-TX ईथरनेट के लिए एक कॉम्पैक्ट SMT LAN ट्रांसफार्मर की आवश्यकता है, तो H1260NL / H1260NLT 1:1 युग्मन, 1500 VRMS अलगाव, RoHS अनुपालन,और टेप और रील उपलब्धतायह ईथरनेट हार्डवेयर के लिए एक ठोस फिट है जिसे विश्वसनीय सिग्नल अखंडता और सुव्यवस्थित सतह-माउंट उत्पादन की आवश्यकता होती है।
हाँ.H1260NLTका टेप-एंड-रोल पैकेजिंग संस्करण हैH1260NLडेटाशीट में कहा गया है कि¥T ¥ प्रत्ययटेप और रील पैकेजिंग को दर्शाता है।
डेटाशीट में निर्दिष्ट है100BASE-TXसमर्थन।
डेटाशीट सूची60 सेकंड के लिए न्यूनतम 1500 वीआरएमएसऔर यह भी के रूप में अलगाव वोल्टेज की पहचान करता है1500 वीएसी.
हाँ. भाग एक के रूप में निर्दिष्ट हैएसएमडी/एसएमटीयंत्र।
