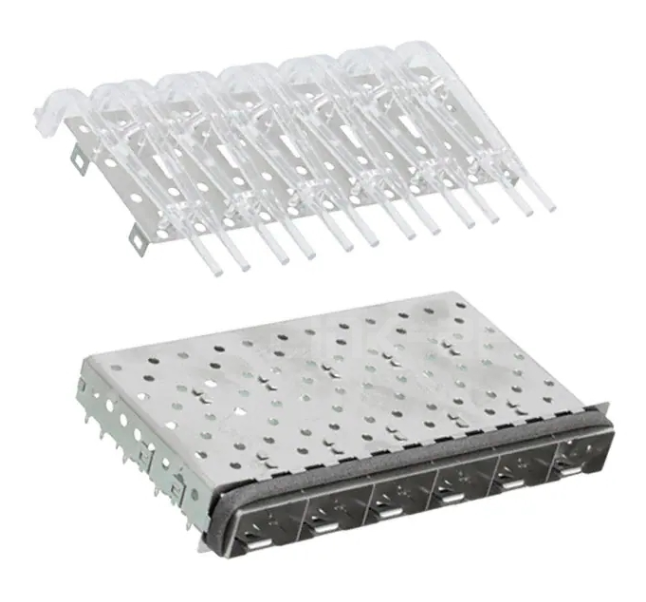

2007169-1 प्रकाश पाइप और ईएमआई गास्केट के साथ 1x6 एसएफपी + पिंजरे विधानसभा

2007169-1 1x6 एसएफपी+ केज असेंबली अवलोकन

2007169-1 एक उच्च प्रदर्शन वाली 1x6 एसएफपी+ गैंग्ड केज असेंबली है जिसे नेटवर्किंग, दूरसंचार और डेटा सेंटर अनुप्रयोगों की मांग के लिए इंजीनियर किया गया है। हाई-स्पीड सिग्नल रूटिंग का समर्थन करने के लिए डिज़ाइन किया गया, यह 6-पोर्ट प्लग करने योग्य I/O केज प्रति पोर्ट 16 Gb/s तक की अधिकतम डेटा दर प्रदान करता है।

यह मॉडल स्पष्ट दृश्य पोर्ट स्थिति संकेत के लिए एक मानक एकीकृत प्रकाश पाइप और बेहतर विद्युत चुम्बकीय हस्तक्षेप रोकथाम सुनिश्चित करने के लिए एक इलास्टोमेरिक ईएमआई गैसकेट से पूरी तरह सुसज्जित है। टिकाऊ निकेल सिल्वर से निर्मित और अत्यधिक ऑपरेटिंग तापमान (-55°C से 105°C) के लिए रेटेड, 2007169-1 आपके मिशन-महत्वपूर्ण पीसीबी डिजाइनों के लिए समझौता न करने वाली विश्वसनीयता प्रदान करता है।

2007169-1 16 जीबी/एस एसएफपी+ प्लग करने योग्य आई/ओ क्यों चुनें?

• गैंग्ड कॉन्फ़िगरेशन में 6-पोर्ट एसएफपी+ केज असेंबली
• अधिक संरक्षित प्रतिष्ठानों के लिए सील करने योग्य निर्माण
• बेहतर सिग्नल परिरक्षण के लिए ईएमआई गैसकेट रोकथाम
• सुरक्षित पीसीबी माउंटिंग के लिए प्रेस-फिट थ्रू-होल समाप्ति
• औद्योगिक तापमान संचालन के लिए मूल्यांकित एक समाधान

लाइट पाइप के साथ 2007169-1एसएफपी+ केज की विशिष्टताएँ

2007169-1 ड्राइंग - अनुशंसित पीसीबी लेआउट

डिज़ाइन और एकीकरण नोट्स

यह केज असेंबली एसएफपी+ प्लग करने योग्य I/O अनुप्रयोगों के लिए है जहां यांत्रिक संरेखण, ईएमआई नियंत्रण और पोर्ट घनत्व महत्वपूर्ण हैं। प्रेस-फिट थ्रू-होल माउंटिंग भरोसेमंद पीसीबी अटैचमेंट का समर्थन करता है, जबकि निकल सिल्वर केज सामग्री एक मजबूत संरचनात्मक आधार प्रदान करने में मदद करती है।

लेआउट योजना के लिए, बोर्ड डिजाइन और यांत्रिक सत्यापन के दौरान 1.5 मिमी की अनुशंसित पीसीबी मोटाई पर विचार किया जाना चाहिए। चूंकि भाग हीट सिंक संगत नहीं है, इसलिए अंतिम मॉड्यूल और चेसिस वातावरण के आधार पर सिस्टम स्तर पर थर्मल आर्किटेक्चर का मूल्यांकन किया जाना चाहिए।

लक्ष्य अनुप्रयोग

2007169-1 एसएफपी+ 1x6 केज असेंबली निम्नलिखित अनुप्रयोगों में उच्च-घनत्व रूटिंग के लिए आदर्श है:

★ एंटरप्राइज़ स्विच और राउटर
★ डेटा सेंटर सर्वर और स्टोरेज एरेज़
★ दूरसंचार बेस स्टेशन
★ नेटवर्क इंटरफ़ेस कार्ड (एनआईसी)
★ औद्योगिक नेटवर्किंग उपकरण

2007169-1 के बारे में अक्सर पूछे जाने वाले प्रश्नगिरोहबंदएसएफपी+ पिंजरा

2007169-1 1 x 6 एसएफपी+ केज असेंबली एक सील करने योग्य, छह-पोर्ट, लाइट पाइप और ईएमआई गैसकेट समर्थन के साथ गैंगेड एसएफपी+ केज है। 16 जीबी/एस अधिकतम डेटा दर, प्रेस-फिट थ्रू-होल टर्मिनेशन और औद्योगिक तापमान प्रदर्शन के साथ, यह उच्च-घनत्व नेटवर्क और सिग्नल डिजाइन के लिए एक मजबूत फिट है।

1. 2007169-1 का उपयोग किसके लिए किया जाता है?

इसका उपयोग उच्च-घनत्व प्लग करने योग्य I/O अनुप्रयोगों के लिए 1 x 6 SFP+ केज असेंबली के रूप में किया जाता है, विशेष रूप से जहां ईएमआई नियंत्रण और सुरक्षित बोर्ड माउंटिंग की आवश्यकता होती है।

2. क्या 2007169-1 में लाइट पाइप शामिल है?

हाँ। इस केज असेंबली में एक मानक प्रकाश पाइप शामिल है।

3. क्या 2007169-1 सील करने योग्य है?

हाँ। उत्पाद को सील करने योग्य के रूप में निर्दिष्ट किया गया है।

4. अधिकतम डेटा दर क्या है?

अधिकतम डेटा दर 16 जीबी/एस है।

5. पिंजरा पीसीबी से कैसे जुड़ा होता है?

यह थ्रू-होल प्रेस-फिट टर्मिनेशन का उपयोग करता है।

6. यह किस तापमान सीमा का समर्थन करता है?

ऑपरेटिंग तापमान रेंज -55°C से 105°C है।
