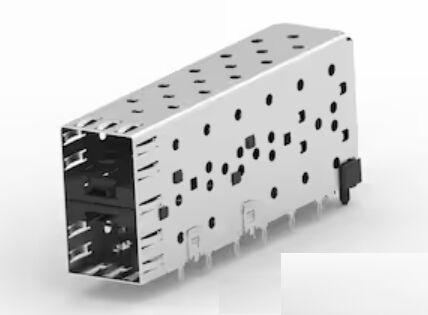

1658391-2 2x1 एसएफपी केज कनेक्टर असेंबली प्रेस-फिट 20x2 स्थिति

1658391-2 एक उच्च-प्रदर्शन, 2x1 गैंग्ड एसएफपी केज असेंबली है जिसे उच्च गति नेटवर्किंग वातावरण में निर्बाध एकीकरण के लिए डिज़ाइन किया गया है। एक एकीकृत कनेक्टर और एक मजबूत प्रेस-फिट समाप्ति विधि की विशेषता, यह स्टैक्ड केज असेंबली I/O अनुप्रयोगों की मांग के लिए विश्वसनीय सिग्नल अखंडता और यांत्रिक स्थिरता सुनिश्चित करती है।

1658391-2 एसएफपी केज अवलोकन

1658391-2 2x1 एसएफपी केज असेंबलीएक उच्च प्रदर्शन हैएसएफपी केज और पीटी कनेक्टर असेंबलीरूपरेखा तयार करीप्लग करने योग्य I/O अनुप्रयोगजिसके लिए विश्वसनीय सिग्नल अखंडता, कॉम्पैक्ट एकीकरण और कुशल पीसीबी असेंबली की आवश्यकता होती है। विशेषता ए2x1 स्टैक्ड पोर्ट कॉन्फ़िगरेशन,थ्रू-होल प्रेस-फिट समाप्ति, और एमानक प्रोफ़ाइल डिज़ाइन, यह कनेक्टर असेंबली नेटवर्किंग और संचार उपकरणों की मांग के लिए उपयुक्त है।

के लिए बनाया गयाएसएफपी प्लग करने योग्य फॉर्म फैक्टरअनुप्रयोगों, यह केज असेंबली अधिकतम डेटा दर का समर्थन करती है4 जीबी/एसऔर शामिल हैआंतरिक/बाहरी ईएमआई स्प्रिंग सुविधाएँविद्युत चुम्बकीय परिरक्षण प्रदर्शन को बेहतर बनाने में मदद करने के लिए। इसकासमकोण थ्रू-होल माउंटिंगऔर0.8 मिमी सेंटरलाइन पिचइसे स्थान-सचेत, उच्च-घनत्व वाले बोर्ड लेआउट के लिए एक व्यावहारिक विकल्प बनाएं।

यांत्रिक और सामग्री विशेषताएँ

• कनेक्टर शैली:पिंजरे सहित पात्र, गैंगेड (2x1)।
• पिच (सेंटरलाइन):0.8 मिमी [0.03 इंच]।
• संपर्क वर्तमान रेटिंग:0.5 ए अधिकतम.
• प्रोफ़ाइल:मानक प्रोफ़ाइल (गैर-सील करने योग्य)।
• लाइटपाइप शामिल:नहीं (कॉम्पैक्ट लेआउट के लिए सुव्यवस्थित)।

1658391-2 20x2 स्थिति एसएफपी केज की तकनीकी विशिष्टताएँ

1658391-2 2x1 एसएफपी केज अस्सी डेटाशीट

1658391-2 प्रेस-फिट एसएफपी केज कनेक्टर की मुख्य विशेषताएं

1. मजबूत ईएमआई सुरक्षा

दोनों से सुसज्जितआंतरिक और बाहरी ईएमआई स्प्रिंग्स1658391-2 को विद्युत चुम्बकीय हस्तक्षेप को प्रभावी ढंग से दबाने के लिए डिज़ाइन किया गया है, यह सुनिश्चित करते हुए कि आपका सिस्टम सिग्नल स्पष्टता बनाए रखता है और कड़े नियामक मानकों को पूरा करता है।

2. उच्च-विश्वसनीयता प्रेस-फिट समाप्ति

प्रेस-फिट (सोल्डरलेस)प्रौद्योगिकी सोल्डरिंग के थर्मल तनाव के बिना पीसीबी से सुरक्षित यांत्रिक और विद्युत कनेक्शन की अनुमति देती है। यह असेंबली प्रक्रिया को सरल बनाता है और उच्च-कंपन वातावरण में दीर्घकालिक स्थायित्व में सुधार करता है।

3. बहुमुखी थर्मल प्रदर्शन

से एक विस्तृत ऑपरेटिंग तापमान रेंज के साथ-55°C से 105°C, यह असेंबली ठंडे डेटा केंद्रों से लेकर औद्योगिक संचार टावरों तक चरम वातावरण में प्रदर्शन करने के लिए बनाई गई है।

4. एकीकृत डिज़ाइन

पात्र-पिंजरे सहितडिज़ाइन पार्ट काउंट और असेंबली समय को कम करता है, 2-पोर्ट एसएफपी मैट्रिक्स कॉन्फ़िगरेशन की तलाश कर रहे इंजीनियरों के लिए "ड्रॉप-इन" समाधान प्रदान करता है।

1658391-2 एसएफपी केज के बारे में अक्सर पूछे जाने वाले प्रश्न

1658391-2 2x1 एसएफपी केज असेंबलीचाहने वाले डिजाइनरों के लिए एक कॉम्पैक्ट, मजबूत और कुशल समाधान हैएकीकृत कनेक्टर के साथ प्रेस-फिट एसएफपी केज असेंबली. के साथस्टैक्ड 2x1 कॉन्फ़िगरेशन, समकोण थ्रू-होल माउंटिंग, ईएमआई स्प्रिंग सपोर्ट और मानक प्रोफ़ाइल, यह उच्च-घनत्व नेटवर्किंग सिस्टम के लिए एक भरोसेमंद विकल्प प्रदान करता है।

1. 1658391-2 2x1 एसएफपी केज असेंबली का उपयोग किसके लिए किया जाता है?

इसका प्रयोग किया जाता हैएसएफपी प्लग करने योग्य I/O अनुप्रयोगजहां नेटवर्किंग और संचार उपकरण के लिए एक कॉम्पैक्ट, विश्वसनीय केज और कनेक्टर समाधान की आवश्यकता होती है।

2. क्या 1658391-2 एक प्रेस-फिट कनेक्टर है?

हाँ। यह भाग उपयोग करता हैथ्रू-होल प्रेस-फिट समाप्तिसुरक्षित पीसीबी माउंटिंग के लिए।

3. इस एसएफपी केज असेंबली की अधिकतम डेटा दर क्या है?

अधिकतम समर्थित डेटा दर है4 जीबी/एस.

4. क्या इस केज असेंबली में ईएमआई सुरक्षा शामिल है?

हाँ। उसकी सुविधाएँआंतरिक/बाहरी ईएमआई स्प्रिंग्सविद्युत चुम्बकीय हस्तक्षेप रोकथाम का समर्थन करने के लिए।

5. ऑपरेटिंग तापमान रेंज क्या है?

ऑपरेटिंग तापमान रेंज है-55°C से 105°C, जो इसे मांग वाले वातावरण के लिए उपयुक्त बनाता है।
