1888617-1 आंतरिक/बाहरी ईएमआई स्प्रिंग्स के साथ एकल पोर्ट क्यूएसएफपी+ पिंजरा

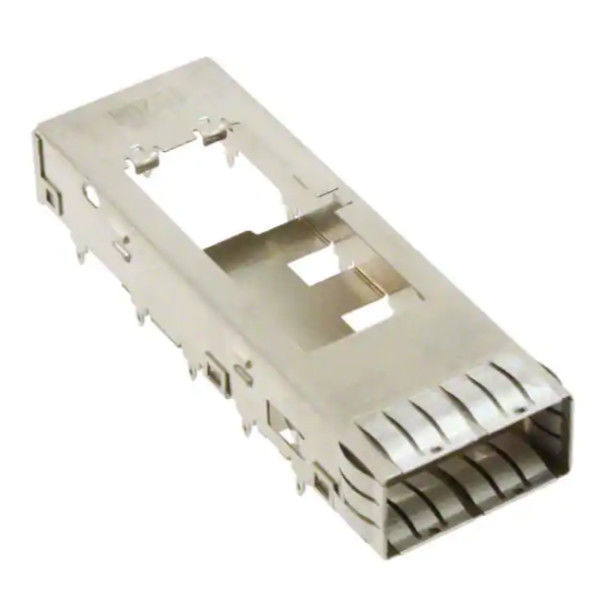

टीई 1888617-1 क्यूएसएफपी+ केज एक एकल-पोर्ट, बीज़ल के माध्यम से केज असेंबली है जिसे क्यूएसएफपी+ प्लग करने योग्य आई/ओ अनुप्रयोगों के लिए डिज़ाइन किया गया है।यह क्यूएसएफपी एमएसए संगत ट्रांसीवर के साथ उपयोग के लिए है और पीसीबी लगाव के लिए एक माध्यम छेद प्रेस फिट समाप्ति विधि का उपयोग करता हैइस पिंजरे में आंतरिक/बाहरी ईएमआई स्प्रिंग्स, निकेल सिल्वर पिंजरे का शरीर और हीट सिंक संगतता है, जो इसे उच्च घनत्व, सिग्नल-केंद्रित नेटवर्क डिजाइनों के लिए उपयुक्त बनाता है।

1888617-1 QSFP+ पिंजरे के तकनीकी विनिर्देश

TE 1888617-1 QSFP+ केज असेंबली क्यों चुनें?

यदि आप एककॉम्पैक्ट होस्ट बोर्ड डिजाइन के लिए विश्वसनीय QSFP+ पिंजरे, इस भाग के लिए एक साफ फिट प्रदान करता है1 x 1 पोर्ट मैट्रिक्सकार्यान्वयन और समर्थनSFP+ स्टैक्ड पेट से पेट तकडिजाइन में चित्र/विशिष्ट डेटा में सूचीबद्ध अनुप्रयोग भी शामिल हैंईएमआई प्रतिरोधक विशेषताएंऔर एकUL 94V-0ज्वलनशीलता रेटिंग, यह मांग प्रणाली स्तर के हार्डवेयर आवश्यकताओं के साथ संरेखित करने में मदद करता है।

मुख्य उत्पाद विशेषताएं

• प्लग करने योग्य I/O उत्पाद प्रकारःपिंजरा
• रूप कारक:QSFP+
• पिंजरे का प्रकारःएकल
• पोर्ट विन्यासः1 बंदरगाह,1 x 1मैट्रिक्स
• ई.एम.आई. नियंत्रण:आंतरिक/बाहरी ईएमआई वसंत
• समाप्ति विधि:छेद के माध्यम से - प्रेस-फिट
• हीट सिंक संगतःहाँ
• पिंजरे की सामग्रीःनिकेल चांदी
• पीसीबी संपर्क समाप्ति कोटिंगःटिन
• दहनशीलता रेटिंगःUL 94V-0
• पैकेजिंगःबॉक्स और ट्रे

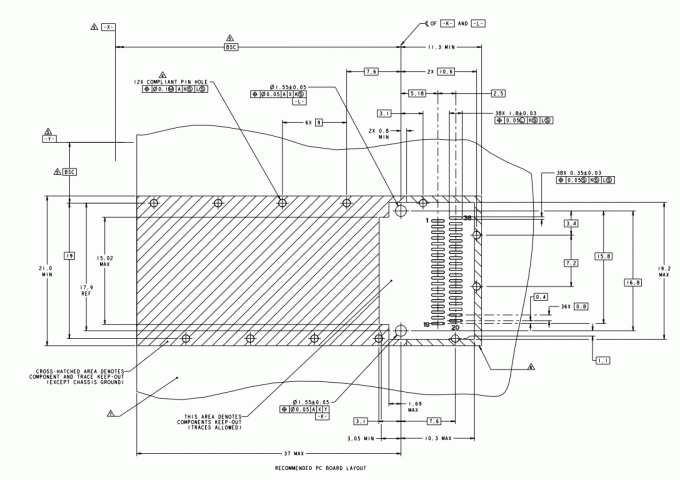

1888617-1 QSFP+ पिंजरे डेटाशीट - अनुशंसित पीसीबी लेआउट

1888617-1 QSFP+ कैज नोट्स

लेआउट प्लानिंग के लिए, TE एकपार छेद प्रेस-फिटयह ग्राहक के ड्राइंग में पीसीबी से संबंधित मार्गदर्शन प्रदान करता है।मेजबान बोर्ड की ऊपरी सतह के रूप में डेटम एऔर नोट करता है कि यह उत्पाद मेजबान बोर्ड के विशिष्ट यांत्रिक प्रतिबंधों के लिए है, जिसमें ऊपर उल्लिखित न्यूनतम बोर्ड मोटाई की आवश्यकताएं शामिल हैं।

इष्टतम प्रदर्शन और असेंबली सुनिश्चित करने के लिए, कृपया निम्नलिखित तकनीकी दिशानिर्देशों का पालन करें:

1. पीसीबी आवश्यकताएंःअनुशंसित न्यूनतम बोर्ड मोटाई है1.45 मिमीएकल पक्षीय अनुप्रयोगों के लिए और2.2 मिमीदोतरफा (पेट से पेट तक) अनुप्रयोगों के लिए.
2. संगतता:इस पिंजरे को सभी के साथ संभोग करने के लिए डिज़ाइन किया गया हैक्यूएसएफपी एमएसए संगत ट्रांसीवर.
3. वसंत परिष्करण:ईएमआई स्प्रिंग्स में0.8 μm न्यूनतम टिनसमाप्त0.8 μm न्यूनतम निकेल.
4. ट्रेस क्लीयरेंसःनिर्दिष्ट क्षेत्र के भीतर सतह के निशान की अनुमति है, बशर्ते वे पिंजरे के टकराव के संपर्क में न हों।
5. पहचानःप्रत्येक इकाई में एक2D बारकोड और दिनांक कोड(YYWWD) को सुव्यवस्थित स्टॉक ट्रैकिंग और गुणवत्ता नियंत्रण के लिए।

विशिष्ट अनुप्रयोग

TE 1888617-1 QSFP+ पिंजरे के लिए एक मजबूत फिट हैः

• उच्च गति नेटवर्क उपकरण
• स्विच और राउटर
• QSFP+ पोर्ट डिजाइन
• घने I/O पैनल
• ईएमआई नियंत्रण की आवश्यकता वाले सिग्नल इंटरकनेक्ट प्लेटफार्म

1888617-1 QSFP+ पिंजरे के बारे में अक्सर पूछे जाने वाले प्रश्न

Q1. क्या TE 1888617-1 QSFP+ मॉड्यूल के लिए डिज़ाइन किया गया है?

हाँ. ड्राइंग यह एक के रूप में पहचानता हैQSFP+ प्लग करने योग्य I/O पिंजरेऔर यह कहता है कि यह के साथ संभोग करता हैक्यूएसएफपी एमएसए संगत ट्रांसीवर.

Q2. इस पिंजरे में किस प्रकार की स्थापना की जाती है?

यह उपयोग करता हैपार छेद प्रेस-फिटपीसीबी के लिए समाप्ति।

Q3. क्या पिंजरे में ईएमआई सुरक्षा शामिल है?

हाँ. भाग में शामिल हैआंतरिक/बाहरी ईएमआई वसंतईएमआई को रोकने के लिए।

प्रश्न 4. पीसीबी की मोटाई क्या है?

TE निर्दिष्ट करता है1एकतरफा बोर्डों के लिए न्यूनतम.45 मिमीऔर2दो तरफा बोर्डों के लिए 2 मिमी.

Q5. क्या यह हीट सिंक संगत है?

हाँ, उत्पाद के रूप में सूचीबद्ध हैहीट सिंक संगत.
