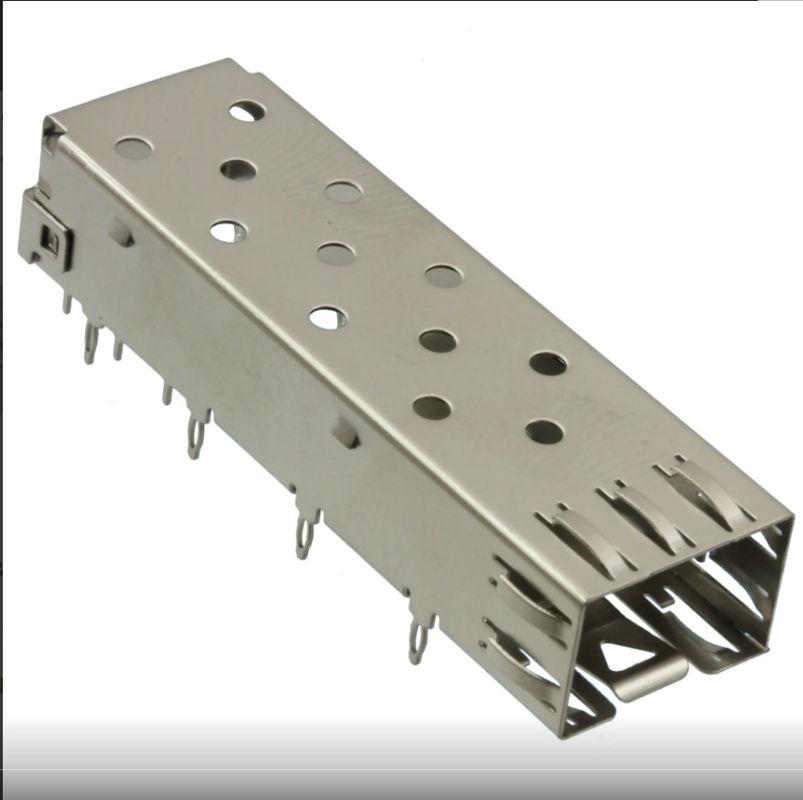

2227302-1 4Gb/S SFP पिंजरे एकल टुकड़ा प्रेस फिट कनेक्टर

2227302-1 एसएफपी केजएक हैसिंगल-पोर्ट 1x1 एसएफपी केज कनेक्टरकॉम्पैक्ट, उच्च-विश्वसनीयता नेटवर्किंग हार्डवेयर के लिए डिज़ाइन किया गया। ए के साथ निर्मितप्रेस-फिट थ्रू-होल माउंटिंग स्टाइलऔरस्टेनलेस स्टील पिंजरे सामग्री, यह एसएफपी केज सुरक्षित पीसीबी एकीकरण, मजबूत ईएमआई सुरक्षा और मांग वाले सिस्टम वातावरण में स्थिर यांत्रिक प्रदर्शन का समर्थन करता है।

के साथअधिकतम डेटा दर 4Gb/s2227302-1 केज उन अनुप्रयोगों के लिए उपयुक्त है जिनके लिए भरोसेमंद ऑप्टिकल मॉड्यूल प्रतिधारण, कुशल परिरक्षण और संगतता की आवश्यकता होती हैएसएफपी एमएसए-संगत ट्रांसीवर. इसकाकोई लाइट पाइप नहींकॉन्फ़िगरेशन इसे उन डिज़ाइनों के लिए एक सीधा विकल्प बनाता है जिन्हें एकीकृत ऑप्टिकल संकेत चैनलों की आवश्यकता नहीं होती है।

2227302-1 एसएफपी केज की तकनीकी विशिष्टताएँ

1. भौतिक विन्यास

2. प्रदर्शन एवं पर्यावरण

2227302-1 प्रेस-फिट एसएफपी केज की विशेषताएं

1. कॉम्पैक्ट 1x1 पोर्ट कॉन्फ़िगरेशन: 2227302-1 एक हैसिंगल-पोर्ट एसएफपी पिंजरेअंतरिक्ष-सचेत नेटवर्क उपकरण के लिए डिज़ाइन किया गया। इसका कॉम्पैक्ट फ़ुटप्रिंट इसे उन प्रणालियों के लिए एक उत्कृष्ट विकल्प बनाता है जहां पीसीबी रियल एस्टेट सीमित है।

2. प्रेस-फिट थ्रू-होल माउंटिंग: यह पिंजरा एक का उपयोग करता हैप्रेस-फिट थ्रू-होल पीसीबी माउंटिंग स्टाइल, मजबूत यांत्रिक प्रतिधारण और सुसंगत असेंबली प्रदर्शन सुनिश्चित करने में मदद करता है। प्रेस-फिट इंस्टॉलेशन उच्च मात्रा में उत्पादन में विश्वसनीय विनिर्माण वर्कफ़्लो का भी समर्थन करता है।

3. स्टेनलेस स्टील निर्माण: पिंजरा किससे बनाया जाता है?0.25 मिमी मोटा स्टेनलेस स्टील, एक मजबूत और टिकाऊ यांत्रिक संरचना प्रदान करता है। सामग्री ईएमआई परिरक्षण प्रदर्शन का समर्थन करते हुए कनेक्टर स्थिरता बनाए रखने में मदद करती है।

4. ईएमआई परिरक्षित संरचना: डिज़ाइन में शामिल हैआंतरिक और बाहरी ईएमआई स्प्रिंग्ससंवेदनशील नेटवर्किंग अनुप्रयोगों में विद्युत चुम्बकीय हस्तक्षेप को कम करने और सिग्नल अखंडता में सुधार करने में मदद करने के लिए।

5. एसएफपी एमएसए अनुपालन: पिंजरे को डिज़ाइन किया गया हैएसएफपी एमएसए-संगत ट्रांसीवर के साथ मेल करें, जो इसे मानक एसएफपी-आधारित प्लेटफ़ॉर्म डिज़ाइन के लिए उपयुक्त बनाता है।

6. कोई लाइट पाइप नहीं: इस संस्करण की आपूर्ति की गई हैबिना लाइट पाइप के, जो उन अनुप्रयोगों के लिए आदर्श है जो वैकल्पिक एलईडी व्यवस्था का उपयोग करते हैं या एकीकृत ऑप्टिकल संकेतक की आवश्यकता नहीं होती है।

2227302-1 एकल टुकड़ाएसएफपी केज ड्राइंग

पीसीबी डिजाइन और एकीकरण आवश्यकताएँ:

इष्टतम प्रदर्शन और यांत्रिक फिट सुनिश्चित करने के लिए, निम्नलिखित पीसीबी विनिर्देशों की सिफारिश की जाती है:

• न्यूनतम पीसीबी मोटाई (एक तरफा):1.50 मिमी [.059 इंच]
• न्यूनतम पीसीबी मोटाई (दो तरफा):3.00 मिमी
• ग्राउंडिंग:ईएमआई दमन मानकों को बनाए रखने के लिए चेसिस ग्राउंड के लिए एकीकृत पैड और वीआईए की आवश्यकता होती है।
• ईएसडी सुरक्षा:पारगमन और हैंडलिंग के दौरान घटक क्षति को रोकने के लिए विशेष ईएसडी ट्रे पैकेजिंग में भेजा गया।

मैकेनिकल और असेंबली नोट्स

2227302-1 एसएफपी केज को भरोसेमंद बोर्ड-स्तरीय असेंबली और दीर्घकालिक उपयोग के लिए डिज़ाइन किया गया है। आपूर्ति की गई विशिष्टताओं के अनुसार:

• पिंजरा किससे बनाया जाता है?0.25 मिमी मोटा स्टेनलेस स्टील
• समापन हैसमग्र रूप से निकल चढ़ाया हुआ
• गैर-प्लेटेड किनारों की अनुमति है
• पैड और vias का उद्देश्य इस प्रकार हैन्याधार ज़मीन
• पिंजरा सहारा देता हैप्रेस-फिट थ्रू-होल इंस्टॉलेशन
• अनुशंसित पीसीबी मोटाई है1.5 मिमी
• न्यूनतम बोर्ड मोटाई हैएक तरफा बोर्डों के लिए 1.50 मिमीऔरदो तरफा बोर्डों के लिए 3.00 मिमी

ये विवरण पिंजरे को उन प्रणालियों के लिए उपयुक्त बनाते हैं जहां विद्युत ग्राउंडिंग और यांत्रिक विश्वसनीयता दोनों मायने रखती हैं।

2227302-1 एसएफपी केज के बारे में अक्सर पूछे जाने वाले प्रश्न

2227302-1 एसएफपी केजविश्वसनीय उच्च-प्रदर्शन नेटवर्किंग अनुप्रयोगों के लिए डिज़ाइन किया गया एक कॉम्पैक्ट, प्रेस-फिट, सिंगल-पोर्ट एसएफपी केज कनेक्टर है। साथस्टेनलेस स्टील निर्माण,ईएमआई परिरक्षण,थ्रू-होल प्रेस-फिट माउंटिंग, औरएसएफपी एमएसए अनुकूलता, यह ऑप्टिकल मॉड्यूल एकीकरण के लिए एक ठोस यांत्रिक और विद्युत आधार प्रदान करता है।

यदि आपके प्रोजेक्ट की आवश्यकता है1x1 एसएफपी केज कनेक्टरस्वच्छ, जगह बचाने वाले डिज़ाइन और भरोसेमंद बोर्ड-स्तरीय प्रदर्शन के साथ2227302-1 एसएफपी केजएक मजबूत विकल्प है.

1. 2227302-1 एसएफपी केज का उपयोग किस लिए किया जाता है?

2227302-1 एसएफपी केज का उपयोग मैकेनिकल और ईएमआई-परिरक्षण इंटरफ़ेस के रूप में किया जाता हैएसएफपी ट्रांसीवरनेटवर्किंग और संचार उपकरण में।

2. क्या 2227302-1 एसएफपी केज मानक एसएफपी मॉड्यूल के साथ संगत है?

हाँ। इसे डिज़ाइन किया गया हैएसएफपी एमएसए-संगत ट्रांसीवर के साथ मेल करें.

3. क्या इस एसएफपी पिंजरे में एक लाइट पाइप शामिल है?

नहीं, यह संस्करण इस प्रकार निर्दिष्ट हैबिना लाइट पाइप के.

4. समर्थित अधिकतम डेटा दर क्या है?

पिंजरा एक को सहारा देता हैअधिकतम डेटा दर 4Gb/s.

5. अनुशंसित पीसीबी मोटाई क्या है?

अनुशंसित पीसीबी मोटाई है1.5 मिमी.
