उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: JT7-1119NL
दस्तावेज़: LPJK9093AONL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: $0.5-$2.3
पैकेजिंग विवरण: ट्रे
प्रसव के समय: 3 दिनों के भीतर स्टॉक जहाज में
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 500K/माह
भाग संख्या: |
JT7-1119NL |
संगत पी / एन: |
LPJK9093AONL |
उत्पाद प्रकार: |
10GBASE-T RJ45 मैगजैक |
बंदरगाह विन्यास: |
1×1 सिंगल पोर्ट |
माउंटिंग स्टाइल: |
छेद के माध्यम से (tht) |
पो -क्षमता: |
4-जोड़ी PoE, 90W |
अलगाव वोल्टेज: |
2250 वीडीसी |
संपर्क चढ़ाना: |
50µ" सोना |
भाग संख्या: |
JT7-1119NL |
संगत पी / एन: |
LPJK9093AONL |
उत्पाद प्रकार: |
10GBASE-T RJ45 मैगजैक |
बंदरगाह विन्यास: |
1×1 सिंगल पोर्ट |
माउंटिंग स्टाइल: |
छेद के माध्यम से (tht) |
पो -क्षमता: |
4-जोड़ी PoE, 90W |
अलगाव वोल्टेज: |
2250 वीडीसी |
संपर्क चढ़ाना: |
50µ" सोना |

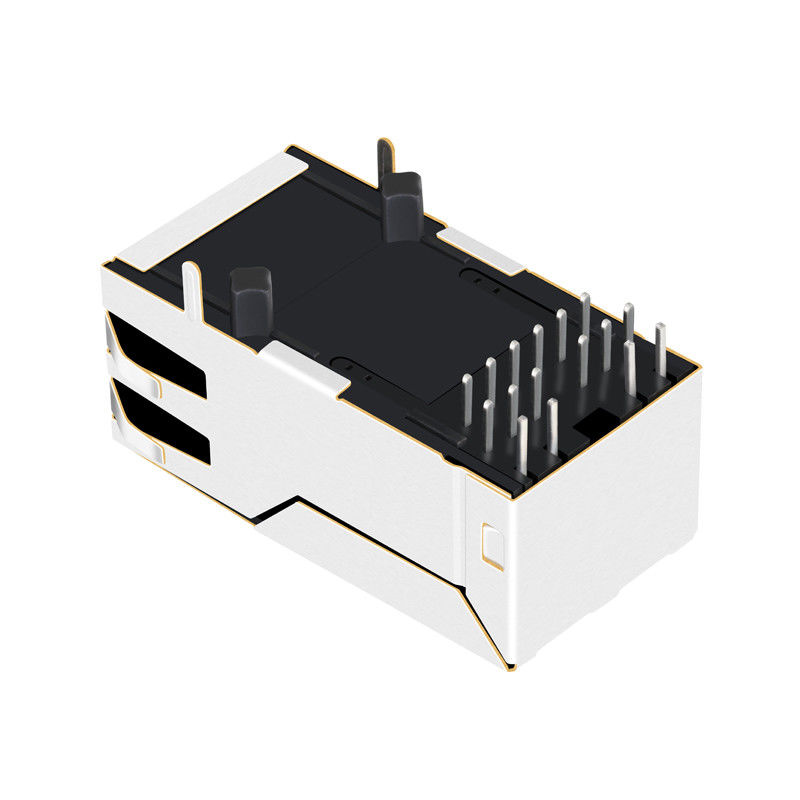

JT7-1119NL एक 1x1 10GBASE-T RJ45 कनेक्टर है जिसमें एकीकृत चुंबक, 90W 4-pair PoE समर्थन, 2250V अलगाव, ग्रीन/येलो और ग्रीन एलईडी और IEEE 802.3 अनुपालन है। स्विच, सर्वर,औद्योगिक ईथरनेट, और पीओई नेटवर्किंग उपकरण।
पल्स इलेक्ट्रॉनिक्स द्वारा JT7-1119NL एक प्रीमियम, उच्च प्रदर्शन 10GBASE-T RJ45 कनेक्टर है जिसे अगली पीढ़ी के नेटवर्क उपकरणों के लिए डिज़ाइन किया गया है।एकीकृत चुंबकत्व, और मजबूत 4-जोड़ी 90W PoE क्षमताओं के साथ, इस साइड-एंट्री थ्रू-होल टेक्नोलॉजी (THT) कनेक्टर को IEEE 802.3 विनिर्देशों की सख्त मांगों को पूरा करने के लिए इंजीनियर किया गया है।अधिकतम स्थायित्व के लिए 50μ "सोने के संपर्क लेपित, और एक कॉम्पैक्ट राइट-एंगल फुटप्रिंट, JT7-1119NL उच्च गति सर्वर, स्विच, राउटर और बेस स्टेशनों के लिए आदर्श समाधान है।
जेटी7-1119एनएल आधुनिक पावर ओवर ईथरनेट तैनाती का समर्थन करता है जिसके लिए पारंपरिक पीओई समाधानों की तुलना में काफी अधिक बिजली वितरण की आवश्यकता होती है।
| पैरामीटर | मूल्य |
| पीओई प्रकार | 4-पेर पोए |
| अधिकतम शक्ति | 90W |
| निरंतर धारा | 900 mA प्रति जोड़ी |
| बढ़त धारा | 75 एमएस के लिए प्रति जोड़ी 1 ए |
| श्रेणी | विनिर्देश | विवरण |
|---|---|---|
| सामान्य और यांत्रिक | भाग संख्या | JT7-1119NL |
| बंदरगाहों की संख्या | 1x1 (एकल पोर्ट) | |
| गति | 10GBASE-T | |
| पैकेज प्रकार | THT (थ्रू-होल टेक्नोलॉजी) | |
| पीसीबी माउंट कोण | साइड एंट्री (राइट एंगल) | |
| ताला लगाओ ओरिएंटेशन | ताला लगाओ | |
| आयाम (L × W × H) | 34.29 मिमी × 16.51 मिमी × 13.33 मिमी (1.350" ×.650" ×.525") | |
| पिन की लंबाई | 3.43 मिमी (.135") | |
| पैनल कटआउट | 17.27 मिमी × 13.72 मिमी (.680" ×.540") | |
| विद्युत विशेषताएं | मोड़ अनुपात | 1:1 (1.00 ± 2%) |
| प्रेरण क्षमता (OCL) | 120 μH MIN @ 100 kHz, 100 mV | |
| पीओई रेटिंग | 4-जोड़ी PoE, 90W (900 mA MAX निरंतर धारा प्रति घुमावदार जोड़ी) | |
| इनपुट-आउटपुट अलगाव | 2250 वीडीसी MIN @ 60 सेकंड | |
| सम्मिलन हानि | -3.0 dB MAX @ 100 KHz; -2.0 dB MAX (-1.4 dB TYP) @ 1~400 MHz |
|
| वापसी हानि (Z OUT = 100 OHM ± 1%) | -22 dB MIN @ 1~100 MHz; -22 + 20.75×LOG ((f/100) dB MIN @ 100~500 MHz |
|
| क्रॉसस्टॉक (समीपस्थ चैनल) | -28 डीबी एमआईएन (1~100 एमएचजेड) -19 डीबी एमआईएन (100~500 एमएचजेड) |
|
| सामान्य मोड रिजेक्शन रेशियो (CMRR) | -26 dB MIN @ 100~500 MHz | |
| सामग्री और कोटिंग | संपर्क संभोग क्षेत्र को कवर करना | 50 μ'' सोने (Au) से अधिक 50 μ' MIN निकेल (Ni) अंडरप्लेट |
| सोल्डर टेल कोटिंग | 200 500 μ' 100% मैट टिन | |
| संपर्क आधार सामग्री | फॉस्फर कांस्य | |
| प्लास्टिक के आवास | थर्मोप्लास्टिक सामग्री, UL 94V-0 दहनशीलता रेटिंग | |
| धातु ढाल | निकेल लेपित तांबा मिश्र धातु | |
| एलईडी विन्यास | बाएं एलईडी | दो रंग का हरा/पीला (565-575 nm / 585-595 nm) |
| सही एलईडी | एकल रंग का हरा (568 एनएम) | |
| आगे का वोल्टेज (VF) | 2.1V ~ 2.7V @ 20mA | |
| शक्ति विसर्जन (पीडी) | 105 mW MAX (बाएं) / 68 mW MAX (दाएं) | |
| पर्यावरण और मिलाप | ऑपरेटिंग तापमान | 0°C से +70°C |
| भंडारण तापमान | -20°C से +125°C | |
| RoHS स्थिति | हाँ, RoHS-6 अनुरूप | |
| वेल्डेबिलिटी (J-STD-002) | 245°C डुप एंड लुक टेस्ट के अनुरूप | |
| वेव सोल्डरिंग (J-STD-075) | W2, 270°C अधिकतम तरंग के माध्यम से सोल्डर | |
| नमी के प्रति संवेदनशीलता (J-STD-020) |
स्तर 1 (MSL 1 - नमी के प्रति संवेदनशील नहीं) |
JT7-1119NL 90W PoE RJ45 कनेक्टर में सरलीकृत नेटवर्क निदान के लिए एकीकृत स्थिति एलईडी शामिल हैं।
| एलईडी स्थिति | रंग | विशिष्ट कार्य |
| बाएं एलईडी | हरी | लिंक गतिविधि |
| बाएं एलईडी | पीला | गति/स्थिति |
| सही एलईडी | हरी | पावर/लिंक स्थिति |
| पैरामीटर | हरा (बाएं) | पीला (बाएं) | हरा (दाएं) |
| तरंगदैर्ध्य | 565-575 एनएम | 585-595 एनएम | 568 एनएम |
| अधिकतम शक्ति अपव्यय | 105 एमडब्ल्यू | 105 एमडब्ल्यू | 68 एमडब्ल्यू |
| शिखर अग्रिम धारा | 140 mA | 140 mA | 150 एमए |
| आगे का वोल्टेज @20mA | 2.2-2.5V | 2.1-2.5V |
2.2-2.7V |
JT7-1119NL निम्नलिखित का अनुपालन करता हैः
| पैरामीटर | मूल्य |
| ऑपरेटिंग तापमान | 0°C से +70°C |
| भंडारण तापमान | -20°C से +125°C |
| नमी के प्रति संवेदनशीलता | स्तर 1 |
| तरंग मिलाप का तापमान | 270°C तक |
एक विश्वसनीयएकीकृत चुंबक और 90W PoE समर्थन के साथ 10GBASE-T RJ45 कनेक्टर?
JT7-1119NL उत्कृष्ट सिग्नल अखंडता, मजबूत अलगाव सुरक्षा और मांग वाले नेटवर्किंग अनुप्रयोगों के लिए सिद्ध ईथरनेट प्रदर्शन प्रदान करता है।मूल्य निर्धारण के लिए आज ही हमारी इंजीनियरिंग और बिक्री टीम से संपर्क करें, नमूने, डेटाशीट, पीसीबी सिफारिशें और वॉल्यूम उत्पादन समर्थन।
JT7-1119NL एक एकल-पोर्ट 10GBASE-T RJ45 कनेक्टर है जिसमें एकीकृत चुंबकत्व है जिसे 10 गीगाबिट प्रदर्शन और PoE समर्थन की आवश्यकता वाले उच्च गति ईथरनेट नेटवर्किंग उपकरण के लिए डिज़ाइन किया गया है।
हां. कनेक्टर 4 जोड़ी PoE को 90W तक बिजली वितरण के साथ समर्थन करता है, जिससे यह PoE++ अनुप्रयोगों के लिए उपयुक्त है.
एकीकृत चुंबकीय मॉड्यूल 60 सेकंड के लिए 2250VDC का न्यूनतम अलगाव वोल्टेज प्रदान करता है।
हाँ. उत्पाद पूरी तरह से RoHS-6 पर्यावरण आवश्यकताओं के अनुरूप है.
यह आमतौर पर स्विच, राउटर, एक्सेस पॉइंट, औद्योगिक ईथरनेट डिवाइस, निगरानी प्रणाली और अन्य 10 गीगाबिट नेटवर्क उपकरण में तैनात किया जाता है।
