उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: एलपी2019एनएल
दस्तावेज़: LP2019NL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$1.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: लगभग 3-5 दिन
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 5kk/महीना
प्रोडक्ट का नाम: |

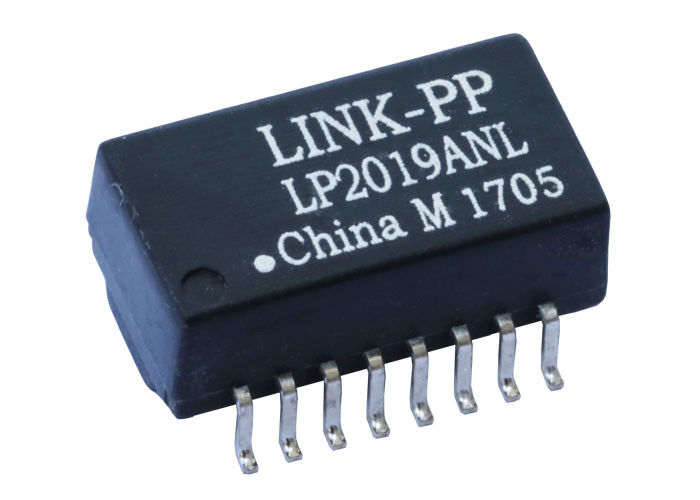

LP2019NL ईथरनेट मैग्नेटिक्स मॉड्यूल |
ईथरनेट मानक: |
आईईईई 802.3 10/100BASE-TX |
पोए सपोर्ट: |
हाँ (600 एमए तक) |
मामलों का प्रयोग करें: |
वीओआईपी फोन, आईपी फोन, ईथरनेट स्विच |
बारी अनुपात: |
1CT:1CT (TX/RX) |
अलगाव वोल्टेज: |
1500 वीआरएमएस |
परिचालन तापमान: |
0 ° C से +70 ° C से |
माउन्टिंग का प्रकार: |
सतही माउंट |
अनुपालन: |
आरओएचएस |
उत्पादक: |
लिंक-पीपी लैन ट्रांसफार्मर आपूर्तिकर्ता |
प्रोडक्ट का नाम: |
LP2019NL ईथरनेट मैग्नेटिक्स मॉड्यूल |
ईथरनेट मानक: |
आईईईई 802.3 10/100BASE-TX |
पोए सपोर्ट: |
हाँ (600 एमए तक) |
मामलों का प्रयोग करें: |
वीओआईपी फोन, आईपी फोन, ईथरनेट स्विच |
बारी अनुपात: |
1CT:1CT (TX/RX) |
अलगाव वोल्टेज: |
1500 वीआरएमएस |
परिचालन तापमान: |
0 ° C से +70 ° C से |
माउन्टिंग का प्रकार: |
सतही माउंट |
अनुपालन: |
आरओएचएस |
उत्पादक: |
लिंक-पीपी लैन ट्रांसफार्मर आपूर्तिकर्ता |
की पीक रिफ्लो सोल्डर तापमान रेटिंग को इंगित करता है।LP2019NL एक कॉम्पैक्ट 10/100BASE-TX ईथरनेट मैग्नेटिक्स मॉड्यूल है जो VoIP, LAN और पावर ओवर ईथरनेट (PoE) अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह फास्ट ईथरनेट सिग्नल अखंडता के लिए अनुकूलित उच्च-प्रदर्शन अलगाव ट्रांसफार्मर को एकीकृत करता है, जबकि PoE-सक्षम ईथरनेट अनुप्रयोगों और
LP2019NL का व्यापक रूप से SOHO नेटवर्किंग उपकरण, LAN-ऑन-मदरबोर्ड (LOM) डिज़ाइन, ईथरनेट हब, स्विच, IP फोन और ADSL मोडेम
में उपयोग किया जाता है, जहां स्थिर डेटा ट्रांसमिशन और विश्वसनीय अलगाव महत्वपूर्ण हैं।NL प्रत्ययRoHS अनुपालन और 250 °C पीक सोल्डर तापमान
| 250 °C | पर्यावरण और यांत्रिक विनिर्देश |
|---|---|
| विद्युत विनिर्देश | मान / स्थिति |
| टर्न अनुपात | TX: 1CT : 1CT RX: 1CT : 1CT |
| इंसर्शन लॉस | 0.1–100 MHz: -1.0 dB अधिकतम रिटर्न लॉस 0.1–30 MHz: -18 dB न्यूनतम |
| 30–60 MHz: -13 dB न्यूनतम | 60–80 MHz: -12 dB न्यूनतम |
| क्रॉसस्टॉक | 0.1–100 MHz: -35 dB न्यूनतम डिफरेंशियल-टू-कॉमन मोड रिजेक्शन (DCMR) 30 MHz: -42 dB न्यूनतम |
| 60 MHz: -36 dB न्यूनतम | 100 MHz: -33 dB न्यूनतम |
| कॉमन मोड रिजेक्शन रेशियो (CMRR) | 1–100 MHz: -40 dB Typ |
| इंडक्टेंस (OCL) | पिन 1–3, 6–8: 350 µH न्यूनतम @ 100 kHz, 0.1 V, 8 mA DC बायस |
| DC प्रतिरोध (DCR) | पिन 1–3, 6–8: 0.9 Ω अधिकतम लीकेज इंडक्टेंस (LK) |
| 1–3 (टाई: 16+14): 0.5 µH अधिकतम @ 100 kHz, 0.1 V |
6–8 (टाई: 11+9): 0.5 µH अधिकतम @ 100 kHz, 0.1 V इंटरवाइंडिंग कैपेसिटेंस (Cw/w) |
| (1–3), (16–14): 28 pF अधिकतम @ 100 kHz, 0.1 V | (6–8), (11–9): 28 pF अधिकतम @ 100 kHz, 0.1 V |
| 1500 Vrms | पर्यावरण और यांत्रिक विनिर्देश |
|---|---|
| विनिर्देश | मान / स्थिति |
| ऑपरेटिंग तापमान | 0 °C से +70 °C |
| RoHS अनुपालन | हाँ (NL प्रत्यय) |
| पैकेज प्रकार | सरफेस माउंट |
लंबाई: 12.70 mm चौड़ाई: 8.89 mm (typ.) ऊंचाई: 7.15 mm अधिकतम
केबल साइड RX:
FAQ-ईथरनेट मैग्नेटिक्सQ1: LP2019NL का उपयोग किस लिए किया जाता है?LP2019NL का उपयोग 10/100BASE-TX ईथरनेट इंटरफेस और
में तैनात किया जाता है।Q2: क्या LP2019NL पावर ओवर ईथरनेट (PoE) का समर्थन करता है?हाँ। LP2019NL PoE-सक्षम ईथरनेट अनुप्रयोगों के लिए डिज़ाइन किया गया है और
तक की निरंतर धारा का समर्थन करता है, जो इसे IP फोन और अन्य PoE-संचालित उपकरणों के लिए उपयुक्त बनाता है।Q3: क्या LP2019NL IEEE 802.3 मानकों के साथ संगत है?हाँ। LP2019NL
विद्युत और अलगाव आवश्यकताओं का अनुपालन करता है और फास्ट ईथरनेट PHY डिज़ाइनों के लिए उपयुक्त है।Q4: LP2019NL का टर्न अनुपात क्या है?ट्रांसफॉर्मर ट्रांसमिट (TX) और रिसीव (RX) दोनों चैनलों पर
का उपयोग करता है, जो सिग्नल समरूपता और PHY संगतता सुनिश्चित करता है।Q5: LP2019NL कितना अलगाव वोल्टेज प्रदान करता है?LP2019NL
का अलगाव रेटिंग प्रदान करता है, जो मानक ईथरनेट सुरक्षा और अलगाव आवश्यकताओं को पूरा करता है।Q6: क्या LP2019NL VoIP और IP फोन डिज़ाइनों के लिए उपयुक्त है?हाँ। LP2019NL
के लिए अनुकूलित है, जो कम इंसर्शन लॉस, मजबूत कॉमन-मोड शोर अस्वीकृति और विश्वसनीय PoE पावर हैंडलिंग प्रदान करता है।Q7: क्या LP2019NL RoHS अनुरूप है?हाँ। NL प्रत्यय पूर्ण RoHS अनुपालन और
की पीक रिफ्लो सोल्डर तापमान रेटिंग को इंगित करता है।सारांशLP2019NL 10/100BASE-TX VoIP मैग्नेटिक्स मॉड्यूल
