उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: ARJM12A2-805-BA-EW2
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: $0.5-$3.5
पैकेजिंग विवरण: ट्रे
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 180K/माह
भाग संख्या: |
ARJM12A2-805-BA-EW2 |
बड़े पैमाने पर उत्पादन: |
LPJXXXXXNL |
संबंधक के प्रकार: |
RJ45 |
आवेदन: |
2.5 जी बेस-टी |
बढ़ते प्रकार: |
छेद के माध्यम से |
परिरक्षण: |
परिरक्षित, ईएमआई फिंगर |
भाग संख्या: |
ARJM12A2-805-BA-EW2 |
बड़े पैमाने पर उत्पादन: |
LPJXXXXXNL |
संबंधक के प्रकार: |
RJ45 |
आवेदन: |
2.5 जी बेस-टी |
बढ़ते प्रकार: |
छेद के माध्यम से |
परिरक्षण: |
परिरक्षित, ईएमआई फिंगर |
डिजाइनिंग मॉडल : RM5-1SSA9V1F
1 नेटवर्क इंटरफेस कार्ड आवेदन के लिए बनाया गया है।
2 IEEE802.3u आवश्यकता को पूरा करने के लिए डिज़ाइन किया गया।
3 लैन ICmanufactures द्वारा इस्तेमाल सभी बारी अनुपात में उपलब्ध है।
4 सबसे सरल चुंबकीय घटक पीसीबी पर जगह और स्काउट के लिए।
5 पीसीबी स्थान को कम करने में संरक्षण देता है।
6 मैगनेटिक्स आरजे 45
7 Rj45 एकीकृत मैग्नेटिक्स
8 एलईडी वैकल्पिक, ईएमआई-उंगली वैकल्पिक

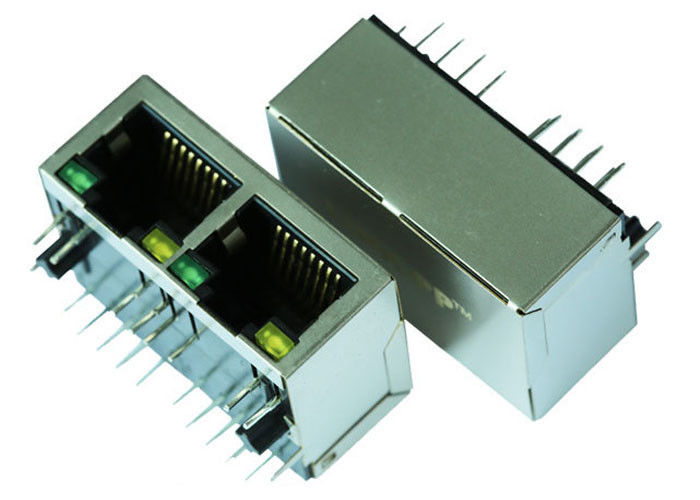

1x2 पोर्ट 8P8C RJ45 जैक कनेक्टर के साथ 2.5G बेस-टी इंटीग्रेटेड मैग्नेटिक्स, येलो / ग्रीन एलईडी, टैब डाउन, RoHS | |
लिंक-पीपी भाग संख्या | LPJGxxxxNL |
Abracon LLC भाग संख्या | ARJM12A2-805-BA-EW2 |
आवेदन-लैन | ETHERNET (NoN PoE) |
AutomDX | हाँ |
Bst सर्किट | हाँ |
विन्यास RX | टी, सी |
विन्यास TX | टी, सी |
संपर्क मेटिंग क्षेत्र चढ़ाना | गोल्ड 6u "/ 15u" / 30u " |
पोर्ट प्रति करोड़ | 8 |
डायोड | कोई नहीं है |
एलईडी विकल्प | पीला / हरा एल ई डी |
कुंडी | TAB नीचे |
बंदरगाहों की संख्या | 1X2 |
पीसीबी | FR4 |
पीसीबी माउंट एंगल | बैठो |
PCB रिटेनिंग पोस्ट | टी पोस्ट |
पैकेज ऊंचाई (इंच) | 0.535 |
पैकेज ऊंचाई (मिमी) | 13.60 |
पैकेज की लंबाई (इंच) | 0.839 |
पैकेज लंबाई (मिमी) | 21.30 |
पैकेज चौड़ाई (इंच) | 1.230 |
पैकेज चौड़ाई (मिमी) | 31.24 |
पिन प्रकार | यह बताया |
RoHS कॉम्प्लाइंट | YES-RoHS-5 सॉडर परीक्षा में नेतृत्व के साथ |
खोज | हाँ |
शील्ड ईएमआई टैब्स | के बिना |
गति | 2.5 जी बेस-टी |
तापमान | -40 ° C ~ 85 ° C |
अनुपात RX बदल जाता है | 1CT: 1CT |
अनुपात TX बदल जाता है | 1CT: 1CT |
विवरण
1. उत्पाद प्रकार विशेषताएं:
1) उत्पाद प्रकार = कनेक्टर
2) जैक टाइप = आरजे 45
3) प्रोफाइल = मानक
4) पीसीबी माउंटिंग ओरिएंटेशन = साइड एंट्री (राइट एंगल)
2. मैकेनिकल अटैचमेंट:
1) जैक कॉन्फ़िगरेशन = 2 x 4
3. बिजली के लक्षण:
1) परिमार्जित = हाँ
4. समाप्ति संबंधित विशेषताएं:
1) ईएमआई उंगली - नीचे = बिना
2) समाप्ति विधि = मिलाप
5. शरीर संबंधित विशेषताएं:
1) पोर्ट कॉन्फ़िगरेशन = मल्टी
2) ईएमआई फिंगर्स-टॉप और साइड्स = विद / विदाउट
3) लच ओरिएंटेशन = स्टैंडर्ड - लैच डाउन
4) पीसीबी पूंछ लंबाई
6. संबंधित सुविधाओं से संपर्क करें:
1) प्रीलोडेड = हाँ
2) संपर्क समाप्ति प्रकार = छेद के माध्यम से
7. आवास संबंधी विशेषताएं:
1) कनेक्टर शैली = जैक
8. उद्योग मानक:
1) RoHS / ELV अनुपालन = RoHS अनुरूप, ELV अनुपालन
2) लीड मुक्त मिलाप प्रक्रियाओं = लहर मिलाप 240 डिग्री सेल्सियस के लिए सक्षम,
260 डिग्री सेल्सियस के लिए सक्षम वेव सोल्डर, 265 डिग्री सेल्सियस के लिए वेव मिलाप
रीफ़्लो-सोल्डरिंग वैकल्पिक;
3) RoHS / ELV अनुपालन इतिहास = हमेशा RoHS अनुपालन था
9. पहचान अंकन:
1) वाम एलईडी रंग (स्थिति # 1) = हरा / पीला - 250 ओम अवरोधक
2) सही एलईडी रंग (स्थिति # 2) = हरा, पीला - 250 ओम अवरोधक
10. उपयोग के लिए शर्तें:
1) मुद्रित सर्किट बोर्ड पर लागू होता है
2) पर्यावरण की स्थिति = कार्यालय / परिसर
3) ऑपरेटिंग तापमान (डिग्री सेल्सियस) = 0 - 70
11.Hipot:
1500Vrms मिन
टर्मिनल उपयोगकर्ता के लिए आवेदन
एडीएसएल मॉडेम, लैन-ऑन-मदरबोर्ड जैसे अनुप्रयोगों का समर्थन करने के लिए डिज़ाइन किया गया है। एन etworking और संचार उपकरण जैसे एचयूबी, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम, कॉल सेंटर समाधान, कॉम्प्लेक्स सेट टॉप बॉक्स, वीओआइपी गेटवे सेटअप, बॉर्डर गेटवे प्रोटोकॉल, फास्ट ईथरनेट स्विच। ।
