उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: SM91502AL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
भाग संख्या: |
SM91502AL |
बारी अनुपात: |
1:1 ±2 % |
ओसीएल (100 किलोहर्ट्ज़, 0.1 वी): |
150 µH मिनट. अधिकतम 450 µH तक. |
कार्यशील वोल्टेज: |
1000 वीडीसी |
हाई-पॉट (अलगाव): |
4300 वीडीसी (1 एमए, 60 सेकंड) |
परिचालन तापमान: |
-40°C से +125°C |
भाग संख्या: |
SM91502AL |
बारी अनुपात: |
1:1 ±2 % |
ओसीएल (100 किलोहर्ट्ज़, 0.1 वी): |
150 µH मिनट. अधिकतम 450 µH तक. |
कार्यशील वोल्टेज: |
1000 वीडीसी |
हाई-पॉट (अलगाव): |
4300 वीडीसी (1 एमए, 60 सेकंड) |
परिचालन तापमान: |
-40°C से +125°C |

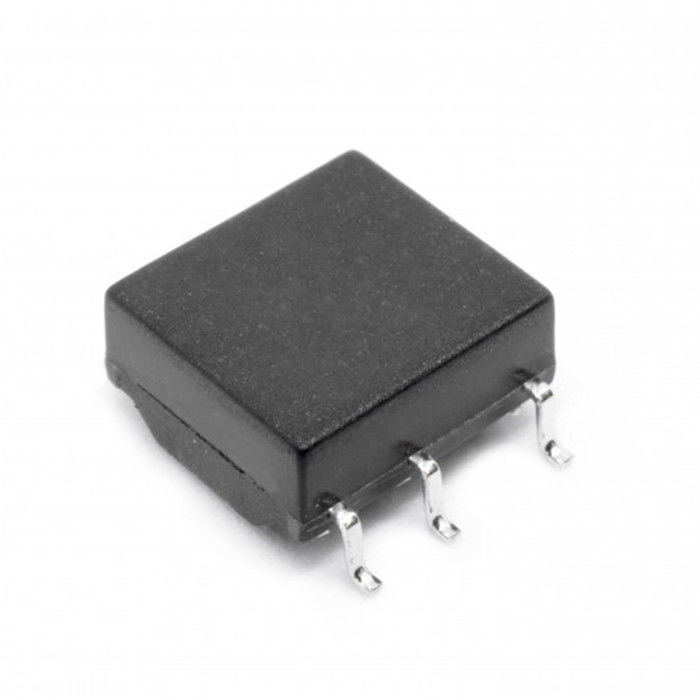

बोर्न्स SM91502AL एक एकल-चैनल बैटरी प्रबंधन प्रणाली (बीएमएस) अलगाव ट्रांसफार्मर मॉड्यूल है जिसमें बेहतर शोर दमन के लिए एक एकीकृत सामान्य मोड चोक है।विशेष रूप से इलेक्ट्रिक वाहनों (ईवी) और ऊर्जा भंडारण प्रणालियों (ईएसएस) की उच्च सुरक्षा आवश्यकताओं के लिए डिज़ाइन किया गया, SM91502AL सीरियल डेज़ी चेन/isoSPITM संचार का समर्थन करता है। 1000 वीडीसी कार्य वोल्टेज और AEC-Q200 अनुपालन के साथ,यह सबसे अधिक मांग वाले वातावरण में मजबूत सिग्नल अखंडता और गैल्वानिक अलगाव सुनिश्चित करता है.
SM91502AL बीएमएस संचार अलगाव के लिए एक व्यावहारिक विकल्प के रूप में खड़ा है क्योंकि यह उत्पादन के लिए तैयार विश्वसनीयता के साथ विद्युत प्रदर्शन को जोड़ती है।इसके विनिर्देश इसे विश्वसनीय संकेत युग्मन और मजबूत अलगाव विशेषताओं की आवश्यकता प्रणालियों के लिए उपयुक्त बनाते हैं.
| पैरामीटर | विनिर्देश |
|---|---|
| ओपन सर्किट इंडक्टेंस (OCL) | 150 μH min. / 450 μH max. |
| ओसीएल के लिए परीक्षण की स्थिति | 100 kHz, 0.1 V, -40 °C से +125 °C |
| रिसाव प्रेरण | 0.5 μH अधिकतम |
| रिसाव प्रेरणता परीक्षण की स्थिति | 100 kHz, 0.1 V |
| डीसीआर - ट्रांसफार्मर साइड | 0.45 Ω अधिकतम. |
| डीसीआर - सीएम स्ट्रोक साइड | 0.85 Ω अधिकतम. |
| मोड़ अनुपात | 11 ± 2% |
| सम्मिलन हानि | -0.25 डीबी अधिकतम @ 4 मेगाहर्ट्ज |
| वापसी हानि (Z बाहर = 100 ओम) | -22 डीबी मिन. @ 4 मेगाहर्ट्ज |
| सामान्य मोड अस्वीकृति अनुपात | -35 डीबी मिन. @ 1 ¢ 100 मेगाहर्ट्ज |
| सामान्य मोड अस्वीकृति अनुपात | -28 डीबी मिन. @ 100~200 मेगाहर्ट्ज |
| हाइ-पॉट (1 एमए, 60 सेकंड) | 4300 वीडीसी |
| कार्यरत वोल्टेज | 1000 वीडीसी |
| पैरामीटर | विनिर्देश |
|---|---|
| कार्यात्मक इन्सुलेशन | हाँ |
| परिचालन तापमान सीमा | -40 °C से +125 °C |
| भंडारण तापमान सीमा | -25 °C से +85 °C |
| नमी के प्रति संवेदनशीलता का स्तर | 1 |
| ईएसडी वर्गीकरण (एचबीएम) | नहीं |
| पैकेजिंग | टेप और रील |
| रील मात्रा | 800 पीसी. / 13-इंच का रील |
| समाप्ति | क्यू/नी/एसएन |
| अनुपालन | RoHS अनुरूप |
SM91502AL बीएमएस ट्रांसफार्मर उन डिजाइनों के लिए उपयुक्त है जिनके लिए बैटरी निगरानी नेटवर्क के भीतर अलगाव और स्थिर संचार की आवश्यकता होती है। सामान्य अनुप्रयोगों में शामिल हैंः
एक बैटरी प्रबंधन प्रणाली में, सिग्नल अखंडता और सुरक्षा गैर-वार्तालाप योग्य हैं। SM91502AL कार्यात्मक इन्सुलेशन और एक विस्तृत ऑपरेटिंग तापमान रेंज (-40 °C से +125 °C) प्रदान करके बाहर खड़ा है,इसे हुड के नीचे ऑटोमोटिव वातावरण के लिए उपयुक्त बनानाइसकी कम रिसाव प्रेरक क्षमता (अधिकतम 0.5 μH) उच्च गति डेटा सटीकता सुनिश्चित करती है, जबकि उच्च सीएमआरआर आपके सिस्टम को उच्च शक्ति वाले इन्वर्टरों द्वारा उत्पन्न सामान्य मोड शोर से बचाता है।
SM91502AL एक BMS ट्रांसफार्मर है जिसका उपयोग बैटरी प्रबंधन प्रणाली संचार और अलगाव सर्किट में, विशेष रूप से IsoSPI और सीरियल डेज़ी चेन डिजाइनों में किया जाता है।
हां, SM91502AL AEC-Q200 अनुरूप है, जिससे यह ऑटोमोटिव-ग्रेड अनुप्रयोगों के लिए उपयुक्त है।
कार्यरत वोल्टेज 1000 वीडीसी है।
हाइ-पॉट रेटिंग 4300 वीडीसी है 1 एमए पर 60 सेकंड के लिए।
यह एनालॉग डिवाइस LTC6804-1 / LTC6811 और MC33771 / MC33772 के साथ संदर्भ डिजाइनों का समर्थन करता है।
