उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: TS8121AM
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
पी.एन.: |
TS8121AM |
बारी अनुपात: |
1: 1 |
रेटिंग: |
10 / 100Base-T |
बंदरगाह: |
एकल |
PoE: |
बिना |
बढ़ते: |
SMD |
अर्चिवी डिस्पोजिली: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
पी.एन.: |
TS8121AM |
बारी अनुपात: |
1: 1 |
रेटिंग: |
10 / 100Base-T |
बंदरगाह: |
एकल |
PoE: |
बिना |
बढ़ते: |
SMD |
अर्चिवी डिस्पोजिली: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |

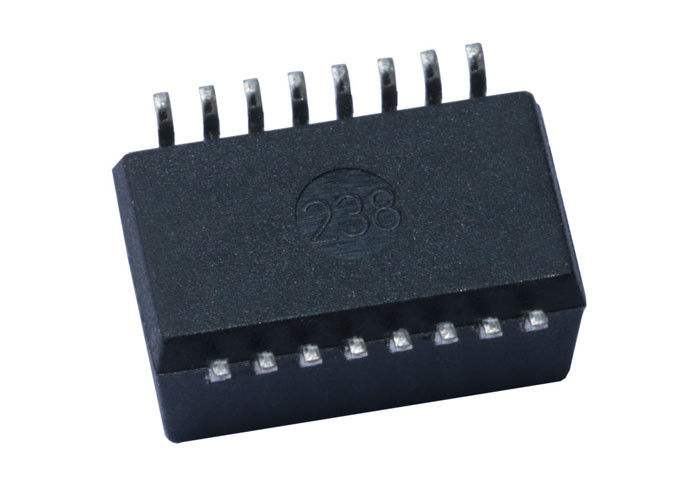

| सिंगल पोर्ट, 10/100 बेस-टी ईथरनेट ट्रांसफार्मर मॉड्यूल, एसएमडी, रोह | |
| लिंक-पीपी भाग संख्या | LP1198NL |
| दोनों भाग संख्या | TS8121AM |
| गति | 10/100 बेस-टी |
| बंदरगाहों की संख्या | एक |
| आवेदन - LAN | अन्य (गैर पीओई) |
| पैकेज | एसएमडी |
| तापमान | - 40 TO + 85 |
| AutomDX | हाँ |
| टिप्पणी | NL संस्करण के समान |
| विन्यास RX | टी, सी, एस |
| विन्यास TX | टी, सी, एस |
| निर्माण | खुला दायरा |
| पोर्ट प्रति करोड़ | 4 |
| पैकेज ऊंचाई (इंच) | 0.244 |
| पैकेज ऊंचाई (मिमी) | 6.20 |
| पैकेज की लंबाई (इंच) | 0.366 |
| पैकेज लंबाई (मिमी) | 9.30 |
| पैकेज चौड़ाई (इंच) | 0.500 |
| पैकेज चौड़ाई (मिमी) | 12.70 |
| अनुपात RX बदल जाता है | 1CT: 1CT |
| अनुपात TX बदल जाता है | 1CT: 1CT |
विद्युत विनिर्देशों (25):
1. अनुपात R5050 किलोहर्ट्ज़, 0.5 वी
चिप पक्ष: लाइन की ओर = 1CT: 1CT + _2%
2. इंडक्शन (एलएस) 100KHz, 0.1V, 12mA डीसी बायस:
चिप पक्ष: 350uH मिन
3. निवेशन लॉस 1-100 मेगाहर्ट्ज: -1.4 डीबी मैक्स
4. रिटर्न लॉस 1-30MHz: -16 डीबी मिन
40MHz: -14.4dB मिन
50MHz: -13.1dB मिन
60-80MHz: -12 डीबी मिन
100 मेगाहर्ट्ज: -10 डीबी मिन
5. आम मोड अस्वीकृति के लिए अंतर:
30 मेगाहर्ट्ज: -45 डीबी मिन
60 मेगाहर्ट्ज: -40 डीबी मिन
100 मेगाहर्ट्ज: -35 डीबी मिन
6. Crosstalk30MHz: -40dB न्यूनतम
60 मेगाहर्ट्ज: -35 डीबी मिन
100 मेगाहर्ट्ज: -30 डीबी मिन
7. हाई-पॉट: 1500Vrms मिन
