उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: 7490220122
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400 पीसी
मूल्य: $0.16-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 5KK/माह
शृंखला: |
WE-LAN श्रृंखला ट्रांसफार्मर |
विशेष विवरण: |
IEEE 802.3bt |
बारी अनुपात: |
1ct: 1ct |
ट्रांसफार्मर माउंटिंग: |
सतही माउंट |
आवेदन: |
10/100/1000 बेस-टी पीओई |
हिपोट टेस्ट: |
1500Vrms |
बंदरगाहों की संख्या: |
1 बंदरगाह |
अधिष्ठापन: |
350 μH |
अलगाव वोल्टेज: |
1.5kV |
परिचालन तापमान: |
-40 ° C से +105 ° C |
शृंखला: |
WE-LAN श्रृंखला ट्रांसफार्मर |
विशेष विवरण: |
IEEE 802.3bt |
बारी अनुपात: |
1ct: 1ct |
ट्रांसफार्मर माउंटिंग: |
सतही माउंट |
आवेदन: |
10/100/1000 बेस-टी पीओई |
हिपोट टेस्ट: |
1500Vrms |
बंदरगाहों की संख्या: |
1 बंदरगाह |
अधिष्ठापन: |
350 μH |
अलगाव वोल्टेज: |
1.5kV |
परिचालन तापमान: |
-40 ° C से +105 ° C |

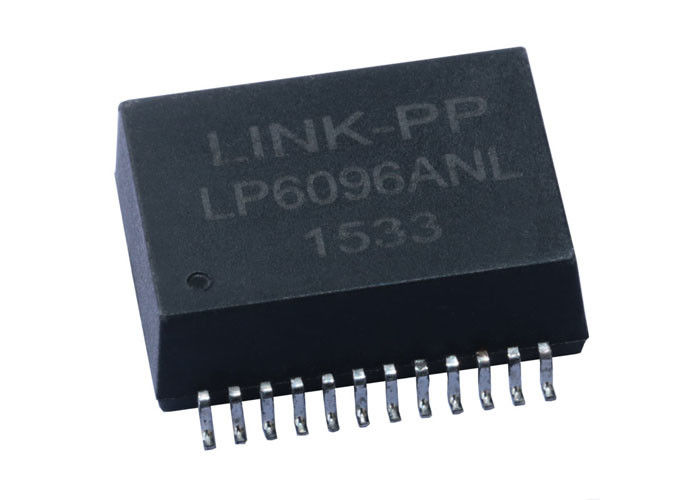

7490220122 WE-LAN एक मजबूत, सतह-माउंट LAN ट्रांसफार्मर है जिसे IEEE 802.3bt 4-जोड़ी PoE (4PPoE / PoE+) के समर्थन के साथ 10/100/1000BASE-T PHY इंटरफेस के लिए इंजीनियर किया गया है। औद्योगिक और वाणिज्यिक नेटवर्किंग उपकरणों के लिए डिज़ाइन किया गया, यह उच्च अलगाव (1500 वीआरएम), मजबूत सामान्य-मोड अस्वीकृति और उद्योग-ग्रेड तापमान सहिष्णुता (-40 डिग्री सेल्सियस से +105 डिग्री सेल्सियस) को जोड़ता है, जो इसे स्विच, राउटर, पीओई इंजेक्टर और एम्बेडेड ईथरनेट मॉड्यूल के लिए आदर्श बनाता है।
1. ऑपरेटिंग तापमान: ट्रांसफार्मर में अविश्वसनीय ऑपरेटिंग तापमान रेंज -40°C से +105°C है। यह अत्यधिक गर्म और ठंडी स्थितियों में विश्वसनीय रूप से कार्य करता है।
2 हिपोट टेस्ट: लचीलापन और गुणवत्ता उद्योग-मानक 1500Vrms का अनुपालन करती है।
3. अनुपालन: ईथरनेट ट्रांसफार्मर 4PPoE के लिए IEEE 802.3bt के साथ पूरी तरह से अनुपालन करता है। यह नवीनतम उद्योग मानकों के साथ अनुकूलता सुनिश्चित करता है।
| वस्तु | विवरण |
|---|---|
| माउन्टिंग का प्रकार | सरफेस माउंट (एसएमटी) |
| पैकेज का आकार | 17.55 मिमी × 14.70 मिमी |
| अधिकतम ऊँचाई (बैठे हुए) | 8.80 मिमी (0.346") |
| परिचालन तापमान | -40°C से +105°C |
| जमा करने की अवस्था | <40 डिग्री सेल्सियस, <75% आरएच (मूल पैकेजिंग) |
| नमी संवेदनशीलता स्तर | एमएसएल 1 |
| पैकेजिंग | टेप और रील |
यह PoE LAN ट्रांसफार्मर PoE स्विच, इंजेक्टर और पावर्ड डिवाइस (PDs) के लिए उपयुक्त है जहां स्थिर बिजली वितरण और सिग्नल अखंडता महत्वपूर्ण है।
(परीक्षण की स्थिति: +20 डिग्री सेल्सियस, 33% आरएच जब तक कि अन्यथा निर्दिष्ट न हो)
| पैरामीटर | परीक्षण की स्थितियाँ | कीमत | इकाई | टिप्पणियाँ |
|---|---|---|---|---|
| आधार - सामग्री दर | — | 10/100/1000बेस-टी | — | आईईईई अनुरूप |
| अनुपात बदल जाता है | — | 1:1 | ±2% | मुख्यत: गौण |
| प्रेरकत्व (ओसीएल) | 100 किलोहर्ट्ज़, 100 एमवी @ 24 एमए | 350 | μH | मि. |
| निविष्ट वस्तु का नुकसान | 1-100 मेगाहर्ट्ज | ≤ -1.0 | डीबी | अधिकतम. |
| वापसी हानि | 1-30 मेगाहर्ट्ज | ≥ -18 | डीबी | मि. |
| वापसी हानि | 30-60 मेगाहर्ट्ज | ≥-14 | डीबी | मि. |
| वापसी हानि | 60-80 मेगाहर्ट्ज | ≥-12 | डीबी | मि. |
| वापसी हानि | 80-100 मेगाहर्ट्ज | ≥ -10 | डीबी | मि. |
| क्रॉसस्टॉक | 1-60 मेगाहर्ट्ज | ≤-35 | डीबी | मि. |
| क्रॉसस्टॉक | 60-100 मेगाहर्ट्ज | ≤ -30 | डीबी | मि. |
| सीएमआर से भिन्न | 1-30 मेगाहर्ट्ज | ≤ -40 | डीबी | मि. |
| सीएमआर से भिन्न | 30-60 मेगाहर्ट्ज | ≤-35 | डीबी | मि. |
| सीएमआर से भिन्न | 60-100 मेगाहर्ट्ज | ≤ -30 | डीबी | मि. |
| अलगाव वोल्टेज | 1 मिनट | 1500 | वी.आर.एम.एस | मि. |
1. मुख्यधारा के गीगाबिट PHY चिपसेट (ब्रॉडकॉम, मार्वेल, रियलटेक, माइक्रोचिप, टीआई, आदि) के साथ संगत।
2. असतत ट्रांसफार्मर का उपयोग करके एसएमटी ईथरनेट मैग्नेटिक्स डिजाइन के लिए अनुकूलित
3. इसके लिए मानक ईथरनेट पीसीबी लेआउट दिशानिर्देशों का पालन करने की अनुशंसा की जाती है:
7490220122 WE-LAN 1000BASE-T SMT ट्रांसफार्मर गीगाबिट ईथरनेट और PoE+ अनुप्रयोगों के लिए एक मजबूत और सिद्ध समाधान है।
अपने उच्च अलगाव वोल्टेज, उत्कृष्ट ईएमआई प्रदर्शन, पीओई वर्तमान क्षमता और औद्योगिक तापमान रेटिंग के साथ, यह उन इंजीनियरों और सोर्सिंग पेशेवरों के लिए एक आदर्श विकल्प है जो नेटवर्किंग वातावरण की मांग में एक विश्वसनीय लैन मैग्नेटिक्स घटक की तलाश में हैं।
