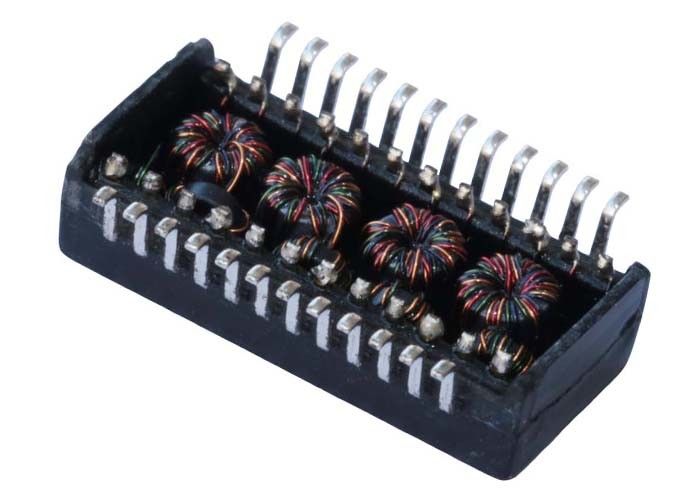

G5009CG एकल पोर्ट SMT गीगाबिट ईथरनेट चुंबकीय क्रॉस LP82440ANL

G5009CG गीगाबिट ईथरनेट चुंबकीय मॉड्यूल अवलोकन

G5009CG ईथरनेट ट्रांसफार्मरएक उच्च प्रदर्शन है1000BASE-T गीगाबिट ईथरनेट अलगाव ट्रांसफार्मरयह एकल-पोर्ट ईथरनेट इंटरफेस के लिए डिज़ाइन किया गया है। यह उत्कृष्ट सिग्नल अखंडता, उच्च सामान्य-मोड शोर दमन और मजबूत गैल्वानिक अलगाव प्रदान करता है, जिससे यहगीगाबिट ईथरनेट PHY डिजाइनस्विच, राउटर, नेटवर्क इंटरफेस कार्ड और औद्योगिक संचार उपकरण में।

यह मॉडल व्यापक रूप से एकLP82440ANL के लिए समकक्ष प्रतिस्थापन, वाणिज्यिक और औद्योगिक तापमान सीमाओं में पूर्ण IEEE 802.3ab अनुपालन और स्थिर प्रदर्शन प्रदान करता है।

प्रमुख विशेषताएं

✔ अनुरूपIEEE 802.3ab 1000BASE-Tमानक

✔1CT:1CT मोड़ अनुपात, गीगाबिट PHY के लिए अनुकूलित

✔ उत्कृष्टसम्मिलन हानि, वापसी हानि और क्रॉसस्टॉक प्रदर्शन

✔ उच्च1500 Vrms अलगाव वोल्टेजप्रणाली सुरक्षा के लिए

✔सतह-माउंट (एसएमटी)स्वचालित असेंबली के लिए पैकेज

✔ व्यापक संचालन तापमानः-40°C से +85°C

✔ उपयुक्तपीओई-सक्षम ईथरनेट डिजाइन

G5009CG 1000Base-T मैग्नेटिक्स मॉड्यूल विनिर्देशः

LP82440ANL (G5009CG) ट्रांसफार्मर ड्राइंग

LP82440ANL.pdf

संगतता और डिजाइन नोट्स

• मुख्यधारा के साथ पूरी तरह संगतगीगाबिट PHYब्रॉडकॉम, मार्वेल, रियलटेक, माइक्रोचिप और इसी तरह के विक्रेताओं से
• के लिए अनुकूलितलघु दूरी के पीसीबी ट्रेस रूटिंगPHY और चुंबक के बीच
• ईएमआई और वापसी हानि अनुकूलन के लिए मानक ईथरनेट लेआउट दिशानिर्देशों का पालन करने की सिफारिश की
• में इस्तेमाल किया जा सकता हैअलग-अलग चुंबकीय डिजाइनया RJ45 कनेक्टर्स (गैर-एकीकृत MagJack आर्किटेक्चर) के साथ जोड़ा गया

G5009CG 1000Base-T मैग्नेटिक्स अनुप्रयोगः

• एनआईसी (नेटवर्क इंटरफ़ेस कार्ड): नेटवर्क प्रदर्शन और स्थिरता में सुधार करता है।
• हब:नेटवर्क हब के लिए विश्वसनीय ईथरनेट कनेक्टिविटी प्रदान करता है।
• स्विचःनेटवर्क स्विच में कुशल डेटा संचरण सुनिश्चित करता है।
• राउटरःराउटर में तेज़ और सुरक्षित कनेक्शन का समर्थन करता है।
• पीसी प्रणालीःव्यक्तिगत कंप्यूटरों में नेटवर्क गति और विश्वसनीयता में सुधार करता है।
• प्रिंटरःस्थिर कनेक्शन के साथ नेटवर्क मुद्रण सक्षम करता है.
• सर्वरःसर्वर वातावरण में उच्च गति डेटा हस्तांतरण और संचार सुनिश्चित करता है।
