उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: JXD2-0015NL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: $0.09-$1.85
पैकेजिंग विवरण: वैकल्पिक
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3000000/माह
पी/एन: |
JXD2-0015NL |
आधार - सामग्री दर: |
10/100/1000BASE-टी |
प्राथमिक प्रक्षेपण: |
≥350 μH (100 kHz पर) |
एकांत: |
≥2250 वीडीसी |
एल ई डी: |
बाएँ (पीला), दाएँ (हरा) |
पैकेज चौड़ाई: |
16.00 मिमी |
पैकेज लंबाई: |
16.82 मिमी |
पैकेज की ऊंचाई: |
16.90 मिमी |
पी/एन: |
JXD2-0015NL |
आधार - सामग्री दर: |
10/100/1000BASE-टी |
प्राथमिक प्रक्षेपण: |
≥350 μH (100 kHz पर) |
एकांत: |
≥2250 वीडीसी |
एल ई डी: |
बाएँ (पीला), दाएँ (हरा) |
पैकेज चौड़ाई: |
16.00 मिमी |
पैकेज लंबाई: |
16.82 मिमी |
पैकेज की ऊंचाई: |
16.90 मिमी |

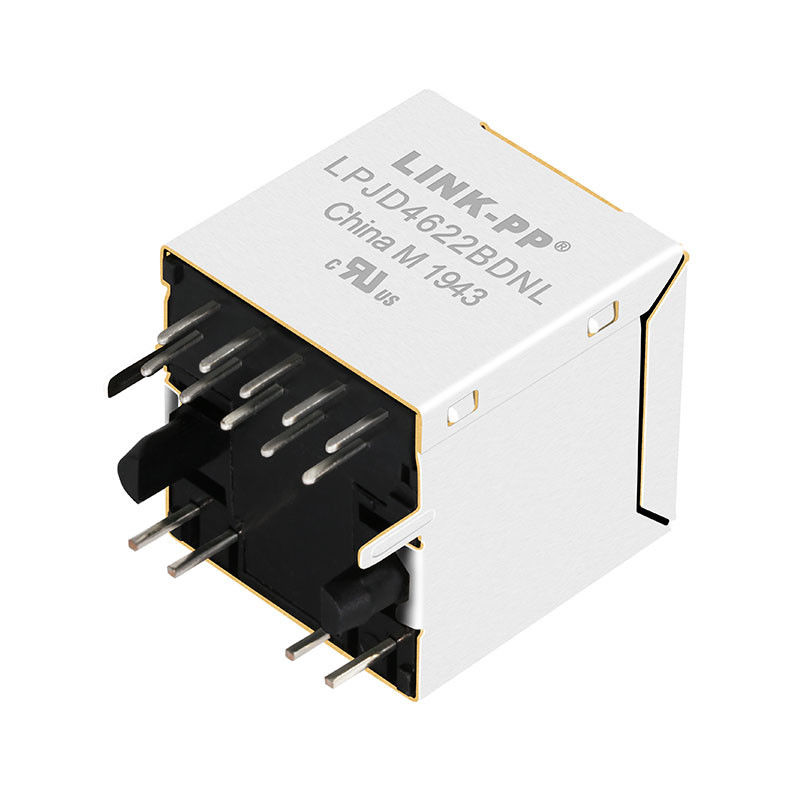

JXD2-0015NL वर्टिकल RJ45 कनेक्टर (LPJD4622BDNL) एक प्रीमियम, उच्च-प्रदर्शन नेटवर्क इंटरफ़ेस है जो स्थान-बाधित टॉप-एंट्री पीसीबी अनुप्रयोगों के लिए डिज़ाइन किया गया है। मजबूत नेटवर्किंग के लिए इंजीनियर किया गया, यह 1-पोर्ट (1x1) थ्रू-होल (THT) जैक ऑटोएमडीआईएक्स क्षमताओं के साथ 10/100/1000 बेस-टी गति का समर्थन करने के लिए गीगाबिट मैग्नेटिक्स को एकीकृत करता है।
मांग वाले वातावरण का सामना करने के लिए निर्मित, JXD2-0015NL में **-40°C से +85°C** की औद्योगिक ऑपरेटिंग तापमान रेंज, बेहतर 30 माइक्रो-इंच गोल्ड कॉन्टैक्ट प्लेटिंग और हेवी-ड्यूटी पीतल परिरक्षण की सुविधा है। यह औद्योगिक राउटर, IoT गेटवे, एम्बेडेड मदरबोर्ड और दूरसंचार उपकरण के लिए आदर्श विकल्प है।
| वर्ग | पैरामीटर | विनिर्देश |
|---|---|---|
| यांत्रिक एवं भौतिक गुण | भाग संख्या | JXD2-0015NL |
| पैकेज/माउंटिंग | थ्रू-होल टेक्नोलॉजी (टीएचटी), टॉप एंट्री | |
| आयाम (डब्ल्यू × एल × एच) | 16.00 मिमी × 16.82 मिमी × 16.90 मिमी | |
| आवास सामग्री | थर्मोप्लास्टिक, UL94 V-0 ज्वाला मंदक | |
| ढाल सामग्री | निकल चढ़ाना के साथ पीतल | |
| सामग्री से संपर्क करें | फॉस्फोर कांस्य | |
| संपर्क चढ़ाना | चयनात्मक सोना चढ़ाना, 30 μin न्यूनतम। | |
| बंदरगाहों की संख्या | 1×1 | |
| पीओई रेटिंग | गैर PoE | |
| विद्युत एवं चुंबकीय विशेषताएँ | ईथरनेट मानक | 10/100/1000बेस-टी, ऑटो-एमडीआईएक्स |
| टर्न अनुपात (@100kHz) | 1:1 ±5% (सभी चार जोड़े) | |
| प्राथमिक प्रेरकत्व (ओसीएल) | ≥350 μH @100kHz, 0.1V, 8mA DC बायस | |
| डीसी प्रतिरोध | ≤1.2 Ω | |
| निविष्ट वस्तु का नुकसान | 1-100 मेगाहर्ट्ज: ≤ -1.0डीबी100-125 मेगाहर्ट्ज: ≤ -1.2डीबी | |
| वापसी हानि | 1–40MHz: ≥ -16dB40–60MHz: ≥ -12dB60–80MHz: ≥ -10dB80–100MHz: ≥ -8dB | |
| क्रॉस टॉक (1-100 मेगाहर्ट्ज) | ≥ -30dB | |
| सामान्य मोड क्षीणन (1-100 मेगाहर्ट्ज) | ≥ -30dB | |
| अलगाव वोल्टेज | 2250VDC (PHY साइड टू लाइन साइड) | |
| एलईडी विशिष्टताएँ | बायां एलईडी (J8 साइड) | पीला |
| वेवलेंथ | 590एनएम | |
| फॉरवर्ड वोल्टेज | 2.1V प्रकार. / 2.5 वी मैक्स। | |
| दायां एलईडी (J1 साइड) | हरा | |
| वेवलेंथ | 565एनएम | |
| फॉरवर्ड वोल्टेज | 2.2V टाइप. / 2.4 वी मैक्स। | |
| परीक्षण की स्थिति | 20mA फॉरवर्ड करंट | |
| पर्यावरण एवं सोल्डरिंग सीमाएँ | परिचालन तापमान | -40°C से +85°C |
| भंडारण तापमान | -40°C से +85°C | |
| अनुशंसित वेव सोल्डरिंग | 260°C अधिकतम, 10 सेकंड अधिकतम। | |
| अनुपालन एवं मानक | आरओएचएस अनुकूल | हाँ (RoHS-5) |
| कनेक्टर मानक | एफसीसी भाग 68 अनुपालक आरजे45 जैक | |
| अनुशंसित स्थापना | सुझाया गया पैनल कटआउट | ≥16.35 मिमी (डब्ल्यू) × ≥17.20 मिमी (एच) |
| पीसीबी लेआउट | शील्ड टैब और कीप-आउट क्षेत्र के साथ थ्रू-होल पदचिह्न |
यह लंबवत RJ45 कनेक्टर स्थान-बाधित ईथरनेट अनुप्रयोगों के लिए आदर्श है। विशिष्ट उपयोगों में औद्योगिक और उपभोक्ता नेटवर्क उपकरण जैसे मिनी-स्विच, राउटर, आईपी कैमरा, एक्सेस पॉइंट और एम्बेडेड नेटवर्किंग मॉड्यूल शामिल हैं। टॉप-एंट्री डिज़ाइन तंग बाड़ों और ऊबड़-खाबड़ बोर्डों में केबल रूटिंग को सरल बनाता है, जबकि एकीकृत मैग्नेटिक्स और परिरक्षण उच्च सिग्नल गुणवत्ता और ईएमआई प्रदर्शन सुनिश्चित करता है। यह सर्वर, राउटर और औद्योगिक नियंत्रण हार्डवेयर में गीगाबिट ईथरनेट के लिए एक पेशेवर, विश्वसनीय इंटरफ़ेस प्रदान करता है।
वर्टिकल आरजे45 कनेक्टर (टॉप-एंट्री आरजे45 जैक) पीसीबी अनुप्रयोगों के लिए डिज़ाइन किए गए हैं जहां स्थान सीमित है और ईथरनेट केबल ऊपर से प्लग होता है। यह सिंगल-पोर्ट जैक स्थिति संकेत के लिए ईथरनेट मैग्नेटिक्स (1:1 ट्रांसफार्मर) और दोहरी एलईडी को एकीकृत करता है, जो IEEE 802.3 10/100/1000Base-T (गीगाबिट ईथरनेट) नेटवर्क का समर्थन करता है। ये कनेक्टर कॉम्पैक्ट राउटर, स्विच, एक्सेस पॉइंट और औद्योगिक नियंत्रकों में आम हैं जहां बोर्ड क्षेत्र सीमित है लेकिन ऊर्ध्वाधर निकासी उपलब्ध है। नीचे दिया गया उदाहरण टॉप-एंट्री ओरिएंटेशन के साथ एक विशिष्ट वर्टिकल 8P8C RJ45 कनेक्टर दिखाता है।
JXD2-0015NL एक सिंगल-पोर्ट वर्टिकल RJ45 कनेक्टर है जिसमें एकीकृत मैग्नेटिक्स 10/100/1000Base-T ईथरनेट अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसका उपयोग आमतौर पर राउटर, स्विच, औद्योगिक नियंत्रक, एक्सेस पॉइंट और एम्बेडेड नेटवर्किंग उपकरण में किया जाता है।
हाँ। यह कनेक्टर सपोर्ट करता है1000बेस-टी गीगाबिट ईथरनेटऔर 10/100बेस-टी बैकवर्ड-संगत अनुप्रयोगों के लिए भी उपयुक्त है।
हाँ। JXD2-0015NL में अंतर्निहित चुंबकीय घटक शामिल हैं, जो पीसीबी डिज़ाइन को सरल बनाने, सिग्नल अखंडता में सुधार करने और ईथरनेट अलगाव आवश्यकताओं का समर्थन करने में मदद करते हैं।
यह उपयोगकर्ता हैथ्रू-होल टेक्नोलॉजी (टीएचटी)के साथऊर्ध्वाधर शीर्ष-प्रविष्टिओरिएंटेशन, इसे कॉम्पैक्ट डिज़ाइनों के लिए एक अच्छा विकल्प बनाता है जहां केबल पीसीबी के ऊपर से प्लग होता है।
हाँ। कनेक्टर के लिए डिज़ाइन किया गया हैऑटो-एमडीआईएक्स के साथ 10/100/1000बेस-टी, नेटवर्क पोर्ट को स्ट्रेट-थ्रू या क्रॉसओवर केबल कनेक्शन के लिए स्वचालित रूप से समायोजित करने में मदद करता है।
इस कनेक्टर में शामिल हैदोहरी एल ई डी: एJ8 की तरफ पीली एलईडीऔर एJ1 की तरफ हरी एलईडी. ये LED आमतौर पर लिंक और गतिविधि संकेत के लिए उपयोग किए जाते हैं।
नहीं। उत्पाद को इस प्रकार मूल्यांकित किया गया हैगैर PoE, इसलिए यह पावर ओवर ईथरनेट अनुप्रयोगों के लिए अभिप्रेत नहीं है।
ऑपरेटिंग तापमान रेंज है-40°C से +85°C, जो इसे औद्योगिक और वाणिज्यिक वातावरण के लिए उपयुक्त बनाता है।
संपर्क संभोग क्षेत्र के साथ चढ़ाया जाता है30 माइक्रो इंच सोना, जो चालकता और दीर्घकालिक संपर्क विश्वसनीयता को बेहतर बनाने में मदद करता है।
हाँ। यह हैRoHS अनुरूपऔर सीसा-प्रतिबंधित विनिर्माण के लिए पर्यावरणीय आवश्यकताओं को पूरा करता है।
कनेक्टर मापता है16.00 मिमी (डब्ल्यू) × 16.82 मिमी (एल) × 16.90 मिमी (एच), जो इसे अंतरिक्ष-सचेत पीसीबी लेआउट के लिए पर्याप्त कॉम्पैक्ट बनाता है।
यह आमतौर पर ईथरनेट-सक्षम पीसीबी पर स्थापित किया जाता है जिसके लिए इसकी आवश्यकता होती हैएकीकृत मैग्नेटिक्स और एलईडी संकेतक के साथ वर्टिकल आरजे45 पोर्ट, विशेष रूप से नेटवर्क और औद्योगिक उपकरणों में।
