उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: LPJ4013EDNL
दस्तावेज़: LPJ4013EDNL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000
मूल्य: Supportive
पैकेजिंग विवरण: 50pcs / ट्रे, 1200pcs / गत्ते का डिब्बा
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 4600K.PCS / माह
भाग संख्या: |
LPJ4013EDNL |
बंदरगाहों की संख्या: |
1x1 |
कुंडी: |
नीचे |
आधार - सामग्री दर: |
100Base-T |
पीओई: |
गैर |
एलईडी विकल्प: |
साथ |
ईएमआई टैब: |
साथ |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
-40°C से +85°C |
भाग संख्या: |
LPJ4013EDNL |
बंदरगाहों की संख्या: |
1x1 |
कुंडी: |
नीचे |
आधार - सामग्री दर: |
100Base-T |
पीओई: |
गैर |
एलईडी विकल्प: |
साथ |
ईएमआई टैब: |
साथ |
माउन्टिंग का प्रकार: |
थॉट |
मिलान प्रकार: |
लहर |
तापमान रेंज आपरेट करना: |
-40°C से +85°C |

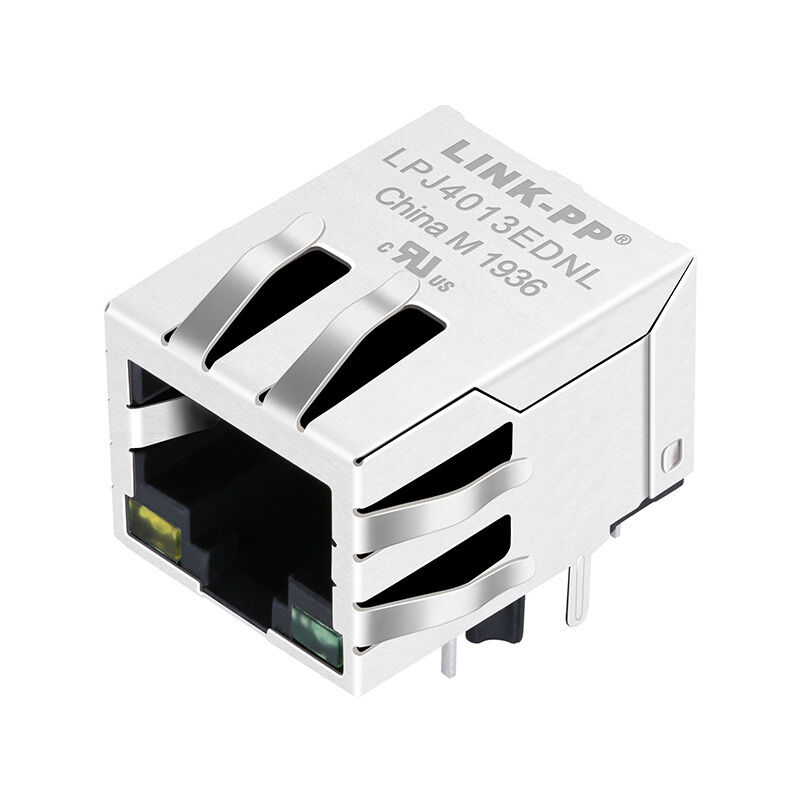

LPJ4013EDNL RJ45 कनेक्टर एकीकृत चुंबकत्व, 10/100Base-T, एलईडी संकेतक, ईएमआई परिरक्षण, और -40°C से 85°C रेंज के साथ। औद्योगिक ईथरनेट के लिए आदर्श।
| पैरामीटर | मूल्य |
|---|---|
| बंदरगाहों की संख्या | 1×1 |
| गति | 10बेस-टी / 100बेस-टीएक्स |
| पीओई समर्थन | गैर-पीओई |
| माउंटिंग प्रकार | थ्रू-होल (THT) |
| लॉक का प्रकार | नीचे |
| एलईडी विकल्प | पीला / हरा |
| ईएमआई सुरक्षा | हाँ (स्प्रिंग फिंगर + टैब) |
| ऑपरेटिंग टेम्प | -40°C से +85°C |
| पैरामीटर | विनिर्देश |
|---|---|
| मोड़ अनुपात | 1CT:1CT ± 5% |
| ओसीएल | ≥ 350μH @100KHz, 0.1V, 8mA DC Bias |
| सम्मिलन हानि | ≤ -1,2 डीबी (1100 मेगाहर्ट्ज) |
| रिटर्न हानि | ≥ -16 डीबी (130 एमएचजेड) |
| ≥ -12 डीबी (3060 मेगाहर्ट्ज) | |
| ≥ -10 डीबी (6080 मेगाहर्ट्ज) | |
| ≥ -8 dB (80~100 MHz) | |
| क्रॉस टॉक | ≥ -30 डीबी (1100 मेगाहर्ट्ज) |
| सामान्य मोड अस्वीकृति (CMR) | ≥ -30 डीबी (1100 मेगाहर्ट्ज) |
| अलगाव (PHY से लाइन तक) | 1500 Vrms |
दLPJ4013EDNL RJ45 चुंबकीय जैकएक उच्च प्रदर्शन है10/100 बेस-टी ईथरनेट कनेक्टरस्थिर संकेत संचरण, ईएमआई दमन और मांग वाले वातावरण में दीर्घकालिक विश्वसनीयता के लिए डिज़ाइन किया गया।
के साथएकीकृत चुंबकत्व,दोहरी एलईडी संकेत, औरउन्नत ईएमआई परिरक्षण (स्प्रिंग फिंगर डिजाइन), यह कनेक्टर इंजीनियरों और OEMs के लिए आदर्श हैऔद्योगिक ईथरनेट उपकरण, आईओटी प्रणाली, राउटर और एम्बेडेड नेटवर्किंग उपकरण.
1. 10/100बेस-टी संगतता
स्थिर डेटा संचरण के साथ फास्ट ईथरनेट अनुप्रयोगों का समर्थन करता है।
2एकीकृत चुंबकत्व (मैगजैक डिजाइन)
पीसीबी की जटिलता को कम करता है और सिग्नल की अखंडता में सुधार करता है।
3दोहरी एलईडी संकेतक (पीला/हरा)
लिंक और गतिविधि के लिए स्पष्ट स्थिति निगरानी सक्षम करता है।
4स्प्रिंग फिंगर के साथ उन्नत ईएमआई सुरक्षा
विश्वसनीय संचालन के लिए विद्युत चुम्बकीय हस्तक्षेप को कम करता है।
5व्यापक संचालन तापमान (-40°C से +85°C)
कठोर औद्योगिक वातावरण के लिए उपयुक्त।
6.थ्रू-होल (THT) माउंटिंग
लंबे जीवनचक्र अनुप्रयोगों के लिए मजबूत यांत्रिक स्थिरता सुनिश्चित करता है।
7. लच डाउन विन्यास
कॉम्पैक्ट डिजाइनों में सुरक्षित केबल प्रतिधारण।
एकीकृत चुंबक बाहरी ट्रांसफार्मर की आवश्यकता को समाप्त करते हैं, लेआउट जटिलता और बीओएम लागत को कम करते हैं।
ध्यान से इंजीनियर चुंबकत्व सुनिश्चितकम सम्मिलन हानि, उच्च प्रतिफल हानि और उत्कृष्ट ईएमआई प्रदर्शन.
व्यापक तापमान रेंज और मजबूत THT माउंटिंग इसे आदर्श बनाते हैंमिशन-महत्वपूर्ण वातावरण.
दवसंत उंगली परिरक्षण संरचनामानक आरजे45 कनेक्टर्स की तुलना में बेहतर ग्राउंडिंग और ईएमआई दमन प्रदान करता है।
