उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: 30F-51NL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$2.2 can be negotiable
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: 1-2 सप्ताह
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 5KK/माह
बंदरगाह की संख्या: |
सिंगल पोर्ट |
पैकेज: |
एसएमडी |
पिन नंबर: |
24 पिन |
श्रृंखला: |
सिंगल पोर्ट गिगई ट्रांसफार्मर |
नमुने: |
निःशुल्क प्रस्ताव |
फ़ाइल: |
पीडीएफ/3डी/आईएसजी/एसटीपी/स्टेप/डेटाशीट |
बंदरगाह की संख्या: |
सिंगल पोर्ट |
पैकेज: |
एसएमडी |
पिन नंबर: |
24 पिन |
श्रृंखला: |
सिंगल पोर्ट गिगई ट्रांसफार्मर |
नमुने: |
निःशुल्क प्रस्ताव |
फ़ाइल: |
पीडीएफ/3डी/आईएसजी/एसटीपी/स्टेप/डेटाशीट |
|

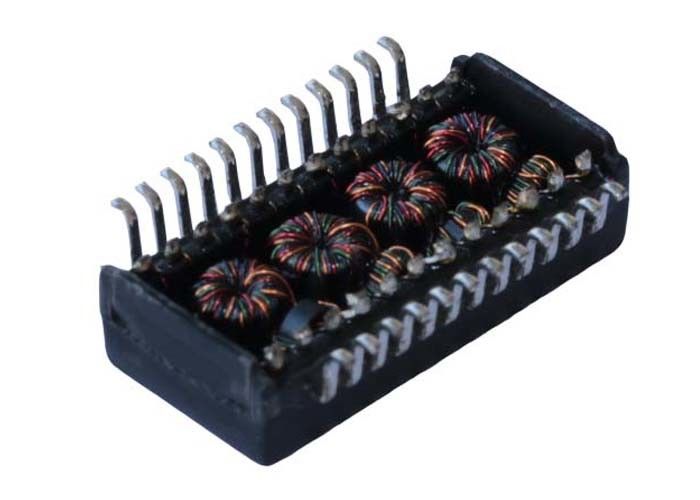

LINK-PP भाग संख्या |
LP82440ANL |
|
गति |
1000 BASE-T |
|
बंदरगाहों की संख्या |
एकल |
|
आवेदन |
लैन ईथरनेट |
|
पैकेज |
एसएमडी |
|
पिन |
24 |
|
तापमान |
-40 से + 85 |
|
पैकेज की ऊंचाई (मिमी) |
4.00 |
|
पैकेज की लंबाई (मिमी) |
15.1 |
|
पैकेज की चौड़ाई (मिमी) |
10.0 |
नोट्स:
1. गीगाबिट ट्रांससीवर के लिए डिज़ाइन किया गया
2. आईईईई 802.3af / एएनएसआई X3.263 अनुरूप प्रदर्शन
3. 350mA वर्तमान क्षमता
4अधिकतम रिफ्लो तापमान 250°C, 5 सेकंड है।
5चुंबक, गिगाबिट PHY के लिए डिज़ाइन किया गया, बैकप्लेन में उपयोग किया जाता है
6RoHS भाग के लिए प्रत्यय NL जोड़ें
6यूएल प्रमाणन: फाइल संख्या E484635
विद्युत विनिर्देश @25°C
1घुमाव अनुपातः 1CT:1CT ±5%
2. ओसीएलः 350uH मिन @100KHz, 100mV, 8mADC बायस
3सम्मिलन हानि:
1-100MHz: -1.0dB अधिकतम
4. वापसी हानि ((dB MIN @100Ω):
1-30MHz: -18
40MHz: -14.4
50MHz: -13.1
60-80MHz: -12
100MHz: -10
5क्रॉसस्टॉक (डीबी एमआईएन):
30MHz: -45
60MHz: -40
100MHz: -35
6डीसीएमआर: (डीबी एमआईएन):
30MHz: -43
60MHz: -35
100MHz: -30
7. हाइपोट: 1500Vrms MIN
8ऑपरेटिंग तापमानः -40°C से +85°C
