उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: SGS, UL,CE,ISO9001:2008,Reach
मॉडल संख्या: आरटीसी-1QDBAM1A
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: $0.11-$12
पैकेजिंग विवरण: ट्रे
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 208K/माह
सामान: |
आरटीसी-1QDBAM1A |
वर्ग: |
मैग्नेटिक्स के साथ 1x4 पोर्ट आरजे45 |
रफ़्तार: |
10/100/1000BASE-टी |
प्रयोग: |
छिद्र के माध्यम से |
सूचक: |
एल ई डी |
फ़ाइल: |
पीडीएफ/3डी/आईएसजी/एसटीपी/स्टेप/डेटाशीट |
सामान: |
आरटीसी-1QDBAM1A |
वर्ग: |
मैग्नेटिक्स के साथ 1x4 पोर्ट आरजे45 |
रफ़्तार: |
10/100/1000BASE-टी |
प्रयोग: |
छिद्र के माध्यम से |
सूचक: |
एल ई डी |
फ़ाइल: |
पीडीएफ/3डी/आईएसजी/एसटीपी/स्टेप/डेटाशीट |
दRTC-1QDBAM1Aएक उच्च घनत्व, 4 पोर्ट (1x4) RJ45 मॉड्यूलर जैक है जिसमें एकीकृत 10/100/1000Base-T चुंबक है। उच्च प्रदर्शन नेटवर्क अनुप्रयोगों के लिए डिज़ाइन किया गया है, यह बेहतर ईएमआई परिरक्षण को जोड़ती है,एकीकृत स्थिति एल ई डी, और पीसीबी अचल संपत्ति को बचाने के लिए एक कॉम्पैक्ट पदचिह्न। यह स्विच, राउटर और औद्योगिक कंप्यूटिंग उपकरणों के लिए आदर्श है जिन्हें कई उच्च गति ईथरनेट पोर्ट की आवश्यकता होती है।
| श्रेणी | पैरामीटर | तकनीकी विनिर्देश/मूल्य |
|---|---|---|
| सामान्य | उत्पाद का प्रकार | एकीकृत चुंबक के साथ 1×4 पोर्ट आरजे45 मॉड्यूलर जैक (टैब-अप) |
| आवेदन | 10/100/1000 बेस-टी (गीगाबिट ईथरनेट) | |
| माउंटिंग प्रकार | थ्रू-होल टेक्नोलॉजी (THT) | |

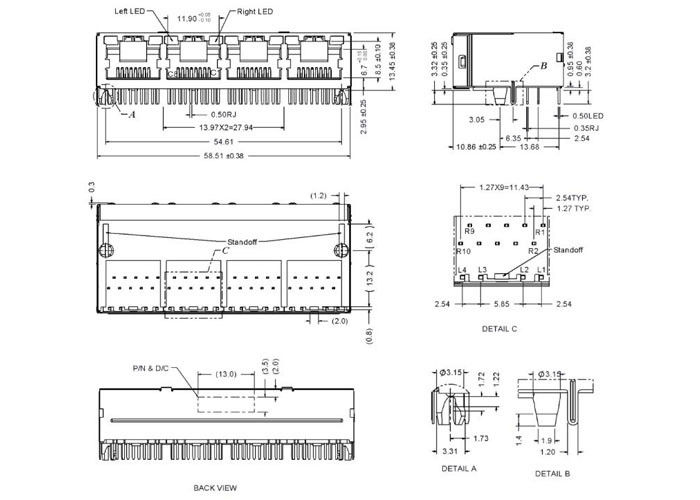

| मैकेनिकल | कुल लंबाई | 58.51 ± 0.38 मिमी |
| कुल ऊँचाई | 13.45 ± 0.38 मिमी | |
| पोर्ट-टू-पोर्ट पिच | 13.97 मिमी | |
| सोल्डर की पूंछ लंबाई | 3.2 ± 0.38 मिमी | |
| ढालना | ईएमआई ग्राउंडिंग टैब के साथ पूर्ण धातु ढाल (विवरण बी) | |
| विद्युत | मोड़ अनुपात | 1सभी 4 चैनलों के लिए :1 (इनपुट से आउटपुट) |
| अलगाव वोल्टेज | 2 केवी एसी अलगाव (सिग्नल पिन को ढाल) | |
| समाप्ति प्रतिरोधक | एकीकृत 75Ω प्रतिरोध (सामान्य मोड शोर शमन) | |
| पिन विन्यास | प्रत्येक पोर्ट पर 10 सिग्नल पिन (R1R10) + 4 एलईडी पिन (L1L4) | |
| विच्छेदन | 1000 पीएफ उच्च वोल्टेज संधारित्र जमीन की सुरक्षा के लिए | |
| एलईडी विनिर्देश | बाएं एलईडी (L3L4) | एकल रंगः हरा (λp = 565 nm) |
| दाईं ओर एलईडी (L1L2) | द्वि-रंगः नारंगी (λp = 610 nm) / हरा (λp = 565 nm) | |
| आगे का वोल्टेज (Vf) | 1.7 V ️ 2.6 V (@ 20 mA) | |
| रिवर्स करंट (Ir) | 10 μA अधिकतम (@ Vr = 5 V) |
![]()
1ट्रांसमिशन प्रदर्शनः10/100/1000Base-T (गीगाबिट ईथरनेट) का समर्थन करता है।
2. मोड़ अनुपातः11 (प्राथमिक से माध्यमिक) सभी 4 चैनलों के लिए।
3उच्च वोल्टेज अलगावःसिग्नल और शील्ड के बीच 2 kV AC अलगाव, 1000 pF डिस्कॉप्टिंग कंडेन्सर के साथ शील्ड ग्राउंड के लिए।
4आंतरिक समापन:सामान्य मोड शोर दमन के लिए एकीकृत 75 Ω प्रतिरोध।
5एलईडी विशेषताएं:
