उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: TG1G-E012NZRL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
मद सं: |
TG1G-E012NZRL |
श्रेणी: |
गीगाबिट Rj45 ट्रांसफार्मर |
अनुपात बदल जाता है: |
1CT: 1CT |
बढ़ते: |
माउंट सतह |
आकार / आयाम: |
17.7 मिमी एल एक्स 15.8 मिमी डब्ल्यू एक्स 6.6 मिमी एच |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
मद सं: |
TG1G-E012NZRL |
श्रेणी: |
गीगाबिट Rj45 ट्रांसफार्मर |
अनुपात बदल जाता है: |
1CT: 1CT |
बढ़ते: |
माउंट सतह |
आकार / आयाम: |
17.7 मिमी एल एक्स 15.8 मिमी डब्ल्यू एक्स 6.6 मिमी एच |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
| बंदरगाहों की संख्या | अनुप्रयोगों | अनुपात बदल जाता है | र्इथरनेट पर विद्युत |
| TG1G-E012NZRL | लैन ईथरनेट (पीओई) | 1: 1 | आईईईई 802.3 / आईईईई 802.3af |
| पैकेजिंग | प्रति पोर्ट कोर | माउन्टिंग का प्रकार | तापमान |
| रील, कार्टन | 12 | श्रीमती / एसएमडी | - 40 से +85 |
| पिन संख्या | परिरक्षण | अलगाव वोल्टेज | एलईडी रंग |
| 24 पिन | - | 1500 वीआरएमएस | --- |
विद्युत विशिष्टता @ 25 ℃
| 1. प्रविष्टि नुकसान (डीबी अधिकतम): | 0.3-1MHz: -1.1 1-65 मेगाहर्ट्ज: -0.8 |
| 65-100 मेगाहर्ट्ज: -1.0 100-125 मेगाहर्ट्ज: -1.2 | |
| 2. वापसी हानि (डीबी न्यूनतम @ 100 ओएचएम): | 0.5-40 मेगाहर्ट्ज: -18 |
| 40-100 मेगाहर्ट्ज: -12-20LOG (एफ / 80 मेगाहर्ट्ज) | |
| 3. क्रॉसस्टॉक (डीबी न्यूनतम): | 0.3-100 मेगाहर्ट्ज: -33-20LOG (एफ / 100 मेगाहर्ट्ज) |
| 4. सीएम से सीएम आरईजे: | 0.3-100 मेगाहर्ट्ज: -30 डीबी न्यूनतम |
| 5. सीएम से डीएम आरईजे: | 0.3-100 मेगाहर्ट्ज: -35 डीबी न्यूनतम |
| 6. टर्न अनुपात: | पीआरआई: एसईसी = 1 सीटी: 1 सीटी ± 2% |
| 7.Inductance (100KHz/0.1V@11mA): | 350uH न्यूनतम |
| 8. संतुलित डीसी लाइन वर्तमान: | 350 एमए अधिकतम @ 57 वीडीसी निरंतर |
| 9.Hipot: | 1500Vrms / 0.5mA |
| 10. तापमान का प्रदर्शन: | -40 ℃ ~ + 85 ℃। |
टिप्पणियाँ:
1. ईथरनेट विकल्प पर पावर के साथ गीगाबिट ट्रांसफार्मर मॉड्यूल
2. आईईईई 802.3af speciffcation मिलती है
3. RoHS भाग के लिए प्रत्यय एनएल जोड़ें
4. आरओएचएस "एनएल" पीक सोल्डर रेटिंग 260 ℃ %% पी 5 ℃।
अनुप्रयोगों:
प्रतिस्पर्धात्मक लाभ
☛ डिजाइनर और निर्माता 18 साल के लिए।
☛ 2500 काम करता है, 4 पौधे
☛ निश्चित रूप से फ़्लूक नेटवर्क विश्लेषक पास करें
☛ स्टॉक या 4 सप्ताह।
☛ किसी भी अतिरिक्त शुल्क के बिना ग्राहकों की आवश्यक सूचनाओं के अनुसार लचीला डिजाइन।

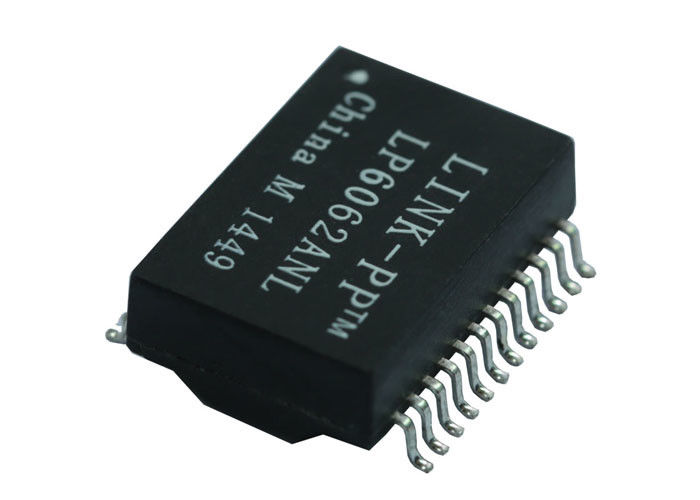

| टीजी 1 जी-ई012 एनजेआरआरएल एसएमडी ट्रांसफार्मर सिंगल पोर्ट 24 पिन गिगाबिट ईथरनेट एलपी 6062ANL | |||
|---|---|---|---|
