उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,REACH,ISO
मॉडल संख्या: ETH1-460L
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
ट्रांसफार्मर का प्रकार: |
ETH1-460L सिग्नल पथ ट्रांसफार्मर |
अनुपात बदल जाता है: |
1:1 ट्रांसमीटर, 1:1 रिसीवर |
मानक: |
IEEE 802.3at2009 और IEEE 802.3.bt |
ओपन सर्किट इंडक्टेंसी: |
350 μH |
परिवेश तापमान रेंज: |
-40 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस |
ऑफसेट करंट: |
25°C पर 35mA |
घुमावदार से घुमावदार अलगाव: |
1500 वीआरएमएस |
अलगाव वोल्टेज: |
1.5 केवी |
ट्रांसफार्मर का प्रकार: |
ETH1-460L सिग्नल पथ ट्रांसफार्मर |
अनुपात बदल जाता है: |
1:1 ट्रांसमीटर, 1:1 रिसीवर |
मानक: |
IEEE 802.3at2009 और IEEE 802.3.bt |
ओपन सर्किट इंडक्टेंसी: |
350 μH |
परिवेश तापमान रेंज: |
-40 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस |
ऑफसेट करंट: |
25°C पर 35mA |
घुमावदार से घुमावदार अलगाव: |
1500 वीआरएमएस |
अलगाव वोल्टेज: |
1.5 केवी |
ETH1-460L LAN ट्रांसफार्मर को PoE प्लस अनुप्रयोगों की मांगों को पूरा करने के लिए डिज़ाइन किया गया है।ये ट्रांसफार्मर आधुनिक नेटवर्क डिजाइन की दक्षता को बढ़ाते हैं.
1. 4P केबलिंग संयंत्रों के लिए उच्च शक्ति डिजाइन60/120 वाट, नेटवर्क अनुप्रयोगों में मजबूत बिजली वितरण सुनिश्चित करता है।
2. अधिकतागीगाबिट ईथरनेटउच्च गति डेटा प्रसारण के लिए वापसी हानि आवश्यकताएं।
3. के अनुरूपIEEE 802.3at-2009औरआईईईई 802.3.btPoE+ और PoE++ अनुप्रयोगों के लिए प्रकार 4 उद्योग मानक
485°C पर 22.5 mA न्यूनतम DC ऑफसेट को संभाल सकता है, 800 mA के साथ 7°C और 1000 mA DC के साथ 10°C की विशिष्ट तापमान वृद्धि के साथ, विभिन्न पर्यावरणीय परिस्थितियों में स्थिरता बनाए रखता है।
5इस एकल-घटक समाधान का उपयोग दो ETH1-230 भागों के स्थान पर किया जा सकता है, जिससे मूल्यवान बोर्ड स्थान की बचत होती है।
6. व्यापक परिवेश तापमान रेंज-40°C से +85°C तकविभिन्न पर्यावरणीय परिस्थितियों के लिए उपयुक्त।
7.फेराइटबेहतर प्रदर्शन के लिए कोर सामग्री औरRoHS के अनुरूप टर्मिनलपर्यावरणीय स्थिरता के लिए।
840 सेकंड के तीन रिफ्लो का सामना करता है+260°C, जो विधानसभा के दौरान स्थायित्व और विश्वसनीयता सुनिश्चित करता है।
9. के अनुरूप802.3af विनिर्देशन्यूनतम सम्मिलन हानि और संपूर्ण आवृत्ति सीमा पर उत्कृष्ट वापसी हानि के साथ।
|

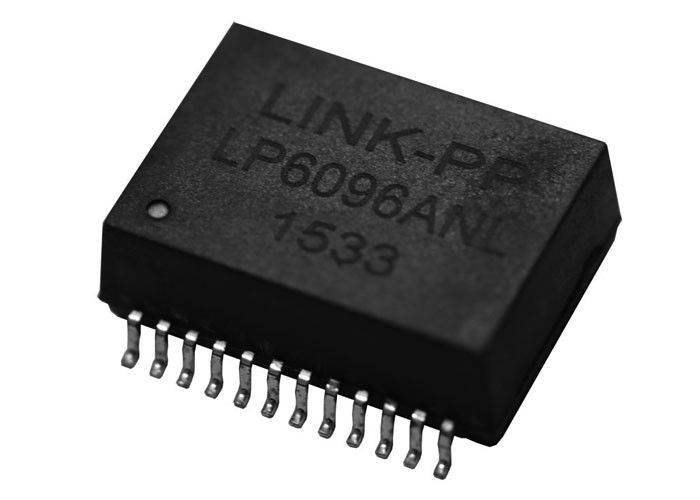

LINK-PP LP6096ANL ETH1-460L के बराबर है |
|
|
LINK-PP भाग संख्या |
LP6096ANL |
|
कोइलक्राफ्ट भाग संख्या |
ETH1-460L |
|
गति |
1000BASE-T |
|
अनुप्रयोग - लैन |
ईथरनेट (PoE+) |
|
मूल सामग्री |
फेराइट |
| मोड़ अनुपात RX | 1CT:1CT |
| मोड़ अनुपात TX | 1CT:1CT |
| सम्मिलन हानि |
10.0 मिनट डीबी 0.1 मेगाहर्ट्ज से 100 मेगाहर्ट्ज तक 1125 मेगाहर्ट्ज पर 2 मिनट डीबी |
| रिटर्न हानि | 1 मेगाहर्ट्ज से 40 मेगाहर्ट्ज तक 18 डीबी मिन 50 मेगाहर्ट्ज पर 16 डीबी मिन 80 मेगाहर्ट्ज पर 12 डीबी मिनट 100 मेगाहर्ट्ज पर 10 डीबी मिनट |
| प्रेरण | ३५० एच |
| घुमावदार से घुमावदार अलगाव | 1500 Vrms |
| समाप्ति | RoHS- अनुरूप. 260°C संगत. टिन-सिल्वर-कापर टिन पर निकल पर फोस कांस्य समाप्ति पर |
|
परिचालन तापमान |
-40°C से +85°C |
| नमी के प्रति संवेदनशीलता स्तर (MSL) | 1 |
|
वजन |
3.6 ग्राम |
|
पैकेज |
50/13 "रोल; प्लास्टिक टेपः 32 मिमी चौड़ाई, 0.5 मिमी मोटाई, 24 मिमी जेब अंतर, 10.6 मिमी जेब गहराई |
