उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: LP1121NL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
निर्दिष्टीकरण: |
LP1121NL |
पी / एन: |
LP1121NL |
ईथरनेट: |
1x 10 / 100Mbps |
अनुपात: |
1CT: 1.414CT, 1CT: 1CT |
उपाय: |
12.7x9.30x6.20mm |
नमूने: |
उपलब्ध |
अर्चिवी डिस्पोजिली: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
निर्दिष्टीकरण: |
LP1121NL |
पी / एन: |
LP1121NL |
ईथरनेट: |
1x 10 / 100Mbps |
अनुपात: |
1CT: 1.414CT, 1CT: 1CT |
उपाय: |
12.7x9.30x6.20mm |
नमूने: |
उपलब्ध |
अर्चिवी डिस्पोजिली: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |

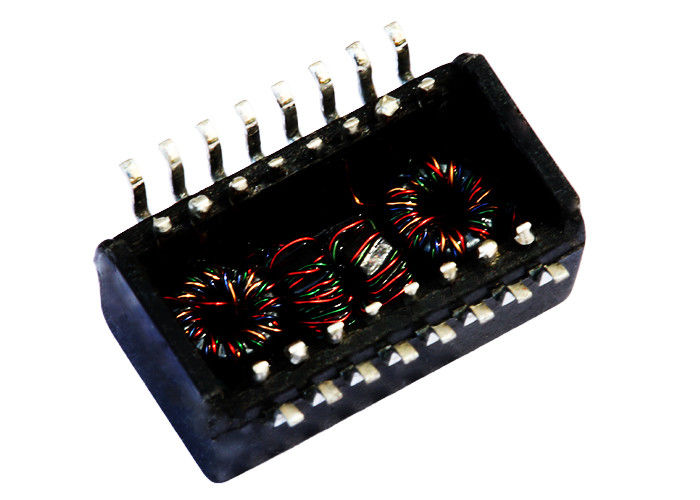

| 10/100 बेस-टी सिंगल पोर्ट ट्रांसफार्मर मॉड्यूल, एसएमडी, रोह | |
| लिंक-पीपी भाग संख्या | LP1121NL |
| TDK भाग संख्या | TLA-6T121LF |
| गति | 10 / 100BASE-T |
| बंदरगाहों की संख्या | एक |
| आवेदन - LAN | ETHERNET (गैर पीओई) |
| पैकेज | एसएमडी |
| तापमान | 0 से 70 |
| AutomDX | हाँ |
| टिप्पणी | NL संस्करण के समान |
| विन्यास RX | टी, सी, एस |
| विन्यास TX | टी, सी, एस |
| निर्माण | खुला दायरा |
| पोर्ट प्रति करोड़ | 4 |
| बंदरगाहों की संख्या | एक |
| पैकेज ऊंचाई (इंच) | 0.234 |
| पैकेज ऊंचाई (मिमी) | 5.95 |
| पैकेज की लंबाई (इंच) | 0.5 |
| पैकेज लंबाई (मिमी) | 12.7 |
| पैकेज चौड़ाई (इंच) | 0.366 |
| पैकेज चौड़ाई (मिमी) | 9.30 |
| अनुपात RX बदल जाता है | 1CT: 1CT |
| अनुपात TX बदल जाता है | 1CT: 1CT |
विद्युत विनिर्देशों @ 25 ℃
1.OCL: 350uH MIN
@ 100KHz, 0.1Vrms, 8mADC पूर्वाग्रह
2. पूर्ण अनुपात:
TX = 1CT∶1.414CT RX = 1CTCT1CT
3. दावे की हानि:
0.1-100 मेगाहर्ट्ज: -1.1 डीबी मैक्स
4. रीटर्न लॉस (dB TYP):
30 मेगाहर्ट्ज: -18 60 मेगाहर्ट्ज: -12
80MHz: -11.5
5. क्रॉसस्टॉक (डीबी TYP):
30 मेगाहर्ट्ज: -45 60 मेगाहर्ट्ज: -40
100MHz: -35
6.DCMR (dB TYP):
30 मेगाहर्ट्ज: -42 50 मेगाहर्ट्ज: -37
100MHz: -30
7.हाइपोट: 1500VRM MIN
8. सक्रिय तापमान: 0 ℃ ～ 70 ℃।
