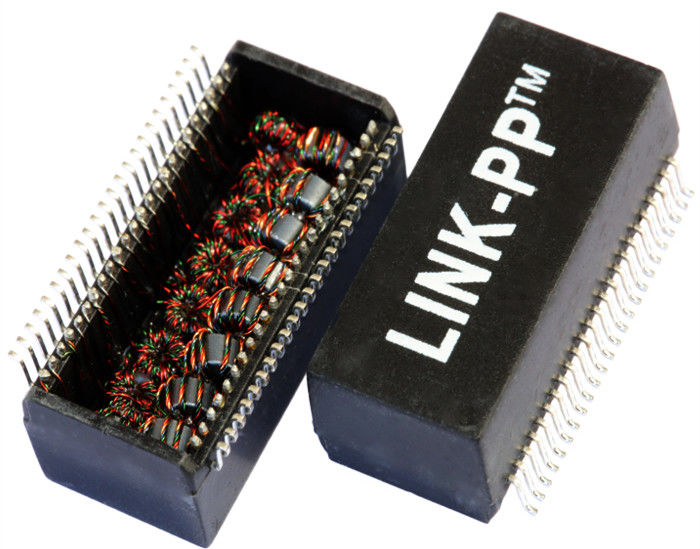

एलपी 44803 एनएल पीओई ट्रांसफार्मर 4x 10/100 एमबीपीएस क्वाड पोर्ट पावर मैग्नेटिक्स आईईईई 802.3 एफ
- अलगाव वोल्टेज: 1500Vrms
- एलपी 44803 एनएल पीओई ट्रांसफार्मर एसएमडी
- 48 पिन क्वाड पोर्ट 10/100 बेस-टीएक्स मैग्नेटिक्स ट्रांसफार्मर
- समर्थन पावर 350 एमए -600 एमए वर्तमान।
4 पोर्ट फास्ट ईथरनेट लैन पो ट्रांसफार्मर, स्विच / राउटर इलेक्ट्रिकल ट्रांसफॉर्मर
पीओई / पीओई + के साथ फास्ट लैन ट्रांसफार्मर
विद्युत विनिर्देश (25):
1. अनुपात 50 किलोहर्ट्ज़, 0.5V बदलता है
चिप पक्ष: रेखा पक्ष = 1 सीटी: 1 सीटी + _2%
2. अधिष्ठापन (एलएस) 100 किलोहर्ट्ज, 0.1V, 12 एमए डीसी बाईस:
चिप पक्ष: 350uH न्यूनतम
3. सम्मिलन हानि 1-100 मेगाहट्र्ज: -1.4 डीबी अधिकतम
4. वापसी हानि 1-30MHz: -16 डीबी न्यूनतम
40 मेगाहर्ट्ज: -14.4 डीबी न्यूनतम
50 मेगाहर्ट्ज: -13.1 डीबी न्यूनतम
60-80MHz: -12 डीबी न्यूनतम
100 मेगाहर्ट्ज: -10 डीबी न्यूनतम
5. सामान्य मोड अस्वीकृति के लिए अलग-अलग:
30 मेगाहर्ट्ज: -45 डीबी न्यूनतम
60 मेगाहर्ट्ज: -40 डीबी न्यूनतम
100 मेगाहर्ट्ज: -35 डीबी न्यूनतम
6. क्रॉसस्टॉक 30 एमएचजेड: -40 डीबी न्यूनतम
60 मेगाहर्ट्ज: -35 डीबी न्यूनतम
100 मेगाहर्ट्ज: -30 डीबी न्यूनतम
7. हाय-पॉट: 1500 वीआरएमएस, 0.5 एमए, 1 सेकेंड
लाइन पक्ष के लिए चिप पक्ष
अनुप्रयोगों:
नेटवर्किंग और संचार उपकरणों जैसे एचयूबी, पीसी कार्ड,
स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम
