उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: LP44009NL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
निर्दिष्टीकरण: |
LP44009NL |
पी / एन: |
LP44009NL |
ईथरनेट: |
4x 100Base-T |
उपाय: |
28.58x16.26x5.84mm |
बढ़ते: |
श्रीमती |
नमूने: |
नि: शुल्क |
अर्चिवी डिस्पोजिली: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
निर्दिष्टीकरण: |
LP44009NL |
पी / एन: |
LP44009NL |
ईथरनेट: |
4x 100Base-T |
उपाय: |
28.58x16.26x5.84mm |
बढ़ते: |
श्रीमती |
नमूने: |
नि: शुल्क |
अर्चिवी डिस्पोजिली: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
1. ईथरनेट 4x10 / 100Mbps LP44009NL
2. अलगाव वोल्टेज: 1500Vrms
3.TYPE: श्रीमती
4. कुंडल संरचना: टॉरॉयडल

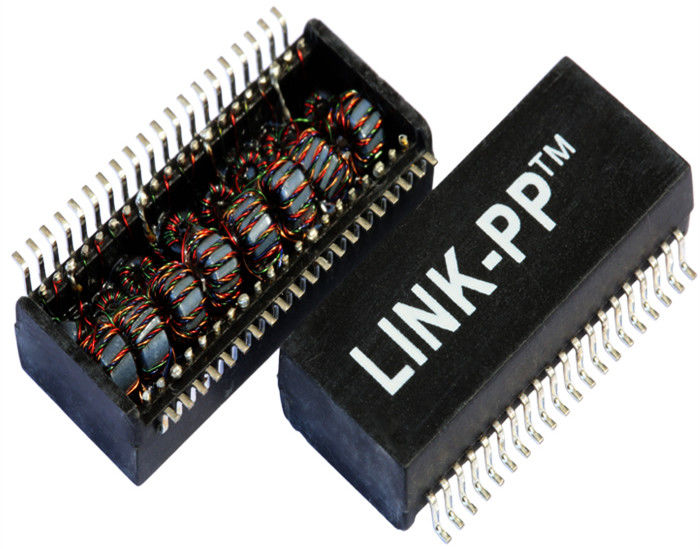

1500vrms इथर फोन के लिए सिंगल पोर्ट के साथ ईथरनेट असतत ट्रांसफार्मर
| क्वाड पोर्ट, 10/100 बेस-टी ईथरनेट ट्रांसफार्मर मॉड्यूल, एसएमडी, रोह | |
| लिंक-पीपी भाग संख्या | LP44009NL |
| दोनों भाग संख्या | 40SS1041RX एचएफ |
| गति | 10 / 100BASE-T |
| बंदरगाहों की संख्या | ट्रैक्टर |
| आवेदन - LAN | ETHERNET (गैर पीओई) |
| पैकेज | एसएमडी |
| तापमान | 0 से + 70 |
| AutomDX | हाँ |
| टिप्पणी | NL संस्करण के समान |
| विन्यास RX | टी, सी, एस |
| विन्यास TX | टी, सी, एस |
| निर्माण | खुला दायरा |
| पोर्ट प्रति करोड़ | 16 |
| पैकेज ऊंचाई (इंच) | 0.260 |
| पैकेज ऊंचाई (मिमी) | 6.60 |
| पैकेज की लंबाई (इंच) | 1.125 |
| पैकेज लंबाई (मिमी) | 28.58 |
| पैकेज चौड़ाई (इंच) | 0.63 |
| पैकेज चौड़ाई (मिमी) | 16.00 |
| अनुपात RX बदल जाता है | 1CT: 1CT |
| अनुपात TX बदल जाता है | 1CT: 1CT |
विद्युत विनिर्देशों (25):
1. Ratio50KHz, 0.5V मुड़ता है
चिप पक्ष: लाइन की ओर = 1CT: 1CT + _2%
2. Inductance (Ls) 100KHz, 0.1V, 12mA DC पूर्वाग्रह:
चिप पक्ष: 350uH मिन
3. प्रविष्टि नुकसान 1-100 मेगाहर्ट्ज: -1.4 डीबी मैक्स
4. रिटर्न लॉस 1-30MHz: -16 डीबी मिन
40MHz: -14.4dB न्यूनतम
50 मेगाहर्ट्ज: -13.1dB मिन
60-80MHz: -12 डीबी मिन
100 मेगाहर्ट्ज: -10 डीबी मिन
5. आम मोड अस्वीकृति के लिए अंतर:
30 मेगाहर्ट्ज: -45 डीबी मिन
60 मेगाहर्ट्ज: -40 डीबी मिन
100 मेगाहर्ट्ज: -35 डीबी मिन
6. Crosstalk30MHz: -40dB न्यूनतम
60 मेगाहर्ट्ज: -35 डीबी मिन
100 मेगाहर्ट्ज: -30 डीबी मिन
7. हाय-पॉट: 1500Vrms, 0.5mA, 1Sec
चिप साइड से लाइन की तरफ
अनुप्रयोगों:
HUB, PC कार्ड, स्विच, जैसे नेटवर्किंग और संचार उपकरणों के लिए उपयोग किया जाता है।
राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम
प्रतिस्पर्धात्मक लाभ:
1100 कर्मचारी,
100% परीक्षण
लचीले प्रसव के समय
