उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: LP5019NL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
निर्दिष्टीकरण: |
LP5019NL |
पी / एन: |
LP5019NL |
आयाम: |
19.81x19.56x2.54mm |
बढ़ते: |
श्रीमती |
स्थिति: |
24 पिंस |
नमूने: |
नि: शुल्क |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
निर्दिष्टीकरण: |
LP5019NL |
पी / एन: |
LP5019NL |
आयाम: |
19.81x19.56x2.54mm |
बढ़ते: |
श्रीमती |
स्थिति: |
24 पिंस |
नमूने: |
नि: शुल्क |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |

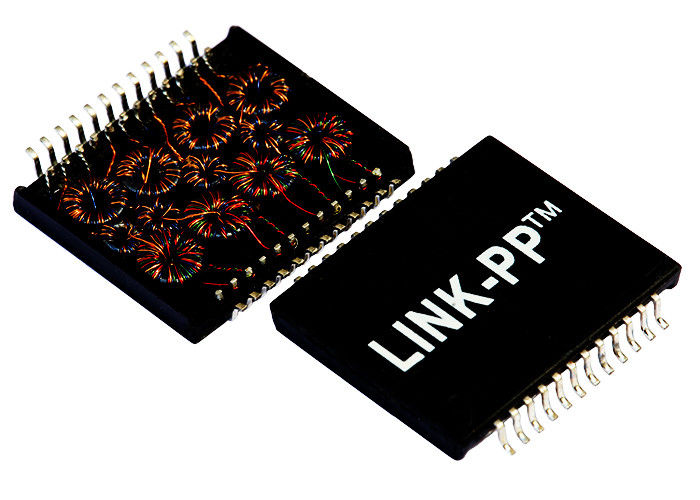

| ड्यूल पोर्ट, 1000 बेस-टी कम प्रोफ़ाइल ईथरनेट ट्रांसफार्मर मॉड्यूल, एसएमडी, रोह्स | |
| लिंक-पीपी भाग संख्या | LP5019NL |
| पल्स भाग संख्या | H5019NL |
| गति | 1000BASE-T |
| बंदरगाहों की संख्या | दोहरी |
| आवेदन - लैन | ईथरनेट (गैर पीओई) |
| पैकेज | एसएमडी |
| तापमान | 0 से 70 |
| AutomDX | हाँ |
| टिप्पणी | एनएल संस्करण के समान |
| विन्यास आरएक्स | टी, सी, एस |
| कॉन्फ़िगरेशन TX | टी, सी, एस |
| निर्माण | खुला दायरा |
| प्रति पोर्ट कोर | 12 |
| पैकेज ऊंचाई (इंच) | 0.100 |
| पैकेज ऊंचाई (मिमी) | 2.54 |
| पैकेज की लंबाई (इंच) | 0.780 |
| पैकेज की लंबाई (मिमी) | 19.81 |
| पैकेज चौड़ाई (इंच) | 0.770 |
| पैकेज चौड़ाई (मिमी) | 19.56 |
| अनुपात आरएक्स बदलता है | 1CT: 1CT |
| अनुपात TX बदल जाता है | 1CT: 1CT |
विद्युत विनिर्देश (25):
1. अनुपात 50 किलोहर्ट्ज़, 0.5V बदलता है
चिप पक्ष: रेखा पक्ष = 1 सीटी: 1 सीटी + _2%
2. अधिष्ठापन (एलएस) 100 किलोहर्ट्ज, 0.1V, 12 एमए डीसी बाईस:
चिप पक्ष: 350uH न्यूनतम
3. सम्मिलन हानि 1-100 मेगाहट्र्ज: -1.4 डीबी अधिकतम
4. वापसी हानि 1-30MHz: -16 डीबी न्यूनतम
40 मेगाहर्ट्ज: -14.4 डीबी न्यूनतम
50 मेगाहर्ट्ज: -13.1 डीबी न्यूनतम
60-80MHz: -12 डीबी न्यूनतम
100 मेगाहर्ट्ज: -10 डीबी न्यूनतम
5. सामान्य मोड अस्वीकृति के लिए अलग-अलग:
30 मेगाहर्ट्ज: -45 डीबी न्यूनतम
60 मेगाहर्ट्ज: -40 डीबी न्यूनतम
100 मेगाहर्ट्ज: -35 डीबी न्यूनतम
6. क्रॉसस्टॉक 30 एमएचजेड: -40 डीबी न्यूनतम
60 मेगाहर्ट्ज: -35 डीबी न्यूनतम
100 मेगाहर्ट्ज: -30 डीबी न्यूनतम
7. हाय-पॉट: 1500 वीआरएमएस, 0.5 एमए, 1 सेकेंड
लाइन पक्ष के लिए चिप पक्ष
अनुप्रयोगों
नेटवर्किंग और संचार उपकरणों जैसे एचयूबी, पीसी कार्ड,
स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम
