उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: LP5004NLE
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
निर्दिष्टीकरण: |
LP5004NLE |
ईथरनेट: |
1000 बेस- T |
बढ़ते: |
SMD |
उपाय: |
17.70x15.80x6.60mm |
नमूने: |
नि: शुल्क |
तापमान: |
0 ℃ से + 70 ℃ |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
निर्दिष्टीकरण: |
LP5004NLE |
ईथरनेट: |
1000 बेस- T |
बढ़ते: |
SMD |
उपाय: |
17.70x15.80x6.60mm |
नमूने: |
नि: शुल्क |
तापमान: |
0 ℃ से + 70 ℃ |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
विस्तृत जानकारी:

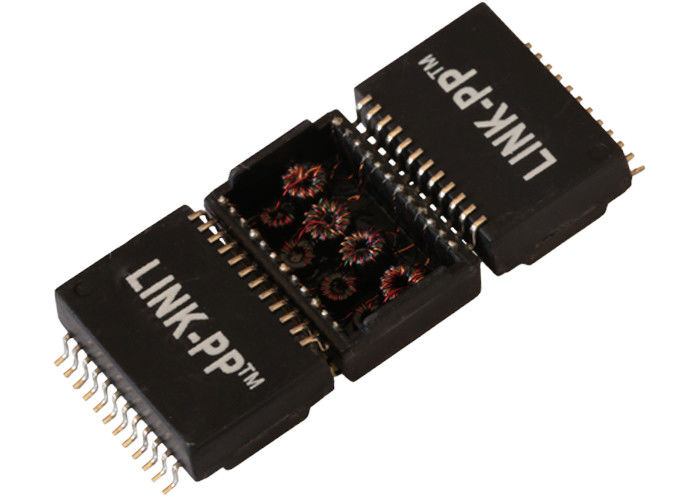

| एलपी 5004 एनएलई गिगाबिट मैग्नेटिक्स ट्रांसफार्मर 1 पोर्ट सरफेस माउंटिंग | |
| लिंक-पीपी भाग संख्या | LP5004NLE |
| गति | 1000BASE-T |
| बंदरगाहों की संख्या | एक |
| आवेदन - लैन | ईथरनेट (नोएन पीओई) |
| पैकेज | एसएमडी |
| तापमान | 0 ℃ से + 70 ℃ |
| AutomDX | हाँ |
| टिप्पणी | एनएल संस्करण के समान |
| विन्यास आरएक्स | टी, सी, एस |
| कॉन्फ़िगरेशन TX | टी, सी, एस |
| निर्माण | खुला दायरा |
| प्रति पोर्ट कोर | 8 |
| पैकेज ऊंचाई (इंच) | 0.260 |
| पैकेज ऊंचाई (मिमी) | 6.60 |
| पैकेज की लंबाई (इंच) | 0.697 |
| पैकेज की लंबाई (मिमी) | 17.7 |
| पैकेज चौड़ाई (इंच) | 0.496 |
| पैकेज चौड़ाई (मिमी) | 12.6 |
| अनुपात आरएक्स बदलता है | 1CT: 1CT |
| अनुपात TX बदल जाता है | 1CT: 1CT |
हमारा चयन क्यों
एकीकृत आरजे 45 कनेक्टर और असतत चुंबकीय ट्रांसफॉर्मर के विश्व के नेता प्रदायक
पेशेवर प्रमाणपत्र
• आईएसओ 9 001: 2008
• यूएल प्रमाणन
• Cetitifaction तक पहुंचें
•आरओएचएस अनुकूल
• सक्रिय पर्यावरण नीति
100% गारंटी क्वालिटी
• सख्त नियंत्रण के तहत निर्मित।
• 100% परीक्षण (न केवल बैच परीक्षण किया गया)
• लिंक-पीपी टीई (टाइको) का OEM 9 साल के लिए है
• सफल ग्राहक: टेक्सास इंस्ट्रूमेंट्स सैमसंग सिस्को सीमेंस और इंटेल ...
• लिंक-पीपी टीआई (टेक्सास इंस्ट्रूमेंट्स) का पसंदीदा प्रदायक है
• गुणवत्ता गारंटी: 6 साल
प्रतिस्पर्धी मूल्य और सेवा
• पल्स टाइको हेलो और एम्फेनॉल से अधिक प्रतिस्पर्धी मूल्य
• प्रसव के समय: आदेश के बाद 2-3 सप्ताह
• नि: शुल्क नमूने उपलब्ध हैं
• ग्राहक आवश्यकताओं के लिए नया डिजाइन प्रदान करें
• डीएचएल यूपीएस डेडेक्स या टीएनटी द्वारा शिपिंग लागत से 90% बंद
लिंक-पीपी कॉर्पोरेट नीति
• कॉर्पोरेट लक्ष्य ग्राहक संतुष्टि के उच्चतम स्तर को हासिल करना है
गुणवत्ता, वितरण और सेवा में निरंतर सुधार के माध्यम से
• लिंक-पीपी प्रत्येक कर्मचारी से गुणवत्ता प्रदर्शन की अपेक्षा करता है और उम्मीद करता है
• कंपनी मानक दोष मुक्त उत्पाद और सेवाएं है
| विवरण परीक्षण | कल्पना | 1 | 2 | 3 | परीक्षा FREQ। | |||||||||||
| टी 1 | टी 2 | T3 | टी -4 | टी 1 | टी 2 | T3 | टी -4 | टी 1 | टी 2 | T3 | टी -4 | |||||
| ओसीएल (TH2818 द्वारा परीक्षण) | 350uH मिनट | 620 | 609 | 580 | 594 | 602 | 597 | 605 | 600 | 576 | 563 | 578 | 580 | 100 किलोहर्ट्ज 0.1V 8 एमए | ||
| टर्न अनुपात (TH2818 द्वारा परीक्षण) | 1CT:1CT | ठीक | ठीक | ठीक | ठीक | ठीक | ठीक | ठीक | ठीक | ठीक | ठीक | ठीक | ठीक | --- | ||
| सम्मिलन हानि (एचपी 8712ईटी द्वारा परीक्षण) | -1.0 डीबी MAX | -0.30 | -0.29 | -0.27 | -0.25 | -0.38 | -0.35 | -0.33 | -0.35 | -0.30 | -0.28 | -0.31 | -0.29 | 1-100MHz | ||
| रिटर्न लॉस (एचपी 8712ईटी द्वारा परीक्षण) | -18 डीबी मिन | -22.7 | -23.4 | -22.2 | -21.8 | -23.0 | -22.9 | -23.4 | -21.8 | -20.6 | -21.2 | -21.4 | -20.2 | 1-40MHz | ||
| -16 डीबी मिन | -19.4 | -17.9 | -18.6 | -19.3 | -17.9 | -17.8 | -18.3 | -18.5 | -18.7 | -18.0 | -18.4 | -18.0 | 50MHz | |||
| -12 डीबी मिन | -16.1 | -15.6 | -15.5 | -15.8 | -15.8 | -15.1 | -15.8 | -15.5 | -15.3 | -15.2 | -15.6 | -15.4 | 60-80MHz | |||
| -10 डीबी मिन | -15.0 | -15.1 | -15.0 | -15.0 | -14.9 | -14.3 | -14.1 | -14.3 | -15.2 | -15.0 | -15.0 | -15.1 | 100MHz | |||
| क्रॉसस्टॉक (एचपी 8712ईटी द्वारा परीक्षण) | -45 डीबी मिन | -52.1 | -50.3 | -49.8 | -48.9 | -49.3 | -50.3 | 30MHz | ||||||||
| -40 डीबी मिन | -44.7 | -43.9 | -44.0 | -42.9 | -43.4 | -44.2 | 60MHz | |||||||||
| -35 डीबी मिन | -39.8 | -38.6 | -38.1 | -38.7 | -39.5 | -38.9 | 100MHz | |||||||||
| डीसीएमआर (एचपी 8712ईटी द्वारा परीक्षण) | -43 डीबी मिन | -58.3 | -57.6 | -56.4 | -56.0 | -58.7 | -56.9 | -57.2 | -56.7 | -50.2 | -51.6 | -50.9 | -51.3 | 30MHz | ||
| -37 डीबी मिन | -44.6 | -44.2 | -40.9 | -39.8 | -43.1 | -42.7 | -45.0 | -43.9 | -42.5 | -41.8 | -42.5 | -41.8 | 60MHz | |||
| -33 डीबी मिन | -38.2 | -37.5 | -35.9 | -35.6 | -37.3 | -36.0 | -38.7 | -38.3 | -37.9 | -37.6 | -38.2 | -37.9 | 100MHz | |||
| हिपोट (डब्ल्यूबी 2670 ए द्वारा परीक्षण) | 1500Vrms | ठीक | ठीक | ठीक | ठीक | ठीक | ठीक | ठीक | ठीक | ठीक | ठीक | ठीक | ठीक | पीआरआई एसईसी | ||
