उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO

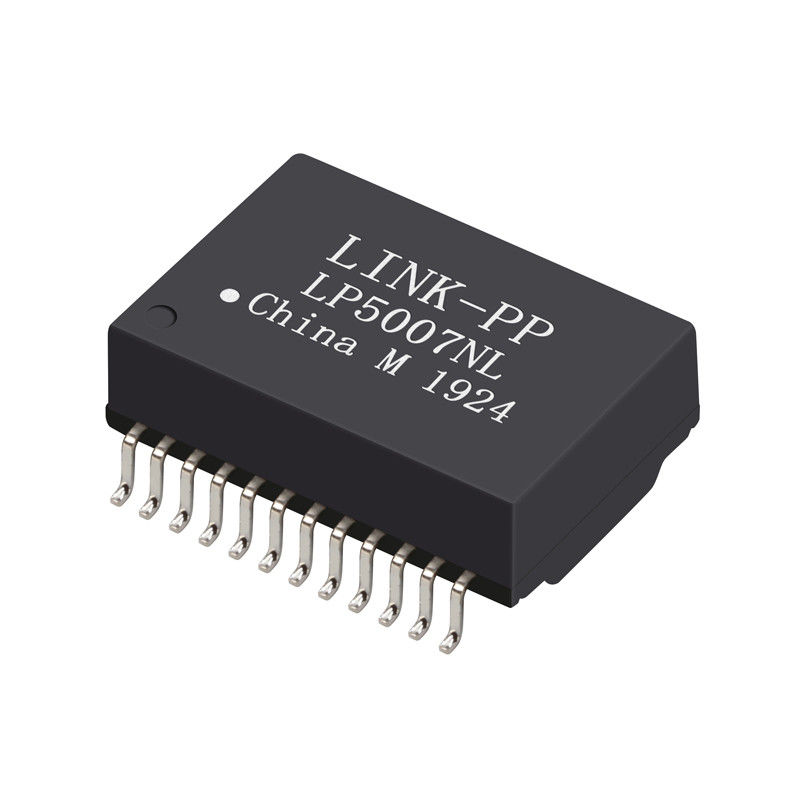

मॉडल संख्या: LP5007ANL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
विशेष विवरण: |
LP5007ANL |
ईथरनेट: |
गिगाबिट एक्स 1 |
उपाय: |
17.70x15.80x6.60 मिमी |
बढ़ते: |
सतह |
स्थान: |
24 पिन |
नमूने: |
उपलब्ध |
विशेष विवरण: |
LP5007ANL |
ईथरनेट: |
गिगाबिट एक्स 1 |
उपाय: |
17.70x15.80x6.60 मिमी |
बढ़ते: |
सतह |
स्थान: |
24 पिन |
नमूने: |
उपलब्ध |
| 10/100 बेस-टी मैग्नेटिक्स ट्रांसफार्मर मॉड्यूल एसएमडी, रोह | |
| लिंक-पीपी भाग संख्या | LP5007ANL |
| गति | 10 / 100BASE-T |
| बंदरगाहों की संख्या | एक |
| आवेदन - LAN | ETHERNET (NoN PoE) |
| पैकेज | एसएमडी |
| तापमान | -40 ℃ से + 85 ℃ |
| AutomDX | हाँ |
| टिप्पणी | NL संस्करण के समान |
| विन्यास RX | टी, सी, एस |
| विन्यास TX | टी, सी, एस |
| निर्माण | खुला दायरा |
| पोर्ट प्रति करोड़ | 12 |
| बंदरगाहों की संख्या | एक |
| पैकेज ऊंचाई (इंच) | 0.260 |
| पैकेज ऊंचाई (मिमी) | 6.60 |
| पैकेज की लंबाई (इंच) | 0.697 |
| पैकेज लंबाई (मिमी) | 17.7 |
| पैकेज चौड़ाई (इंच) | 0.496 |
| पैकेज चौड़ाई (मिमी) | 12.6 |
| अनुपात RX बदल जाता है | 1CT: 1CT |
| अनुपात TX बदल जाता है | 1CT: 1CT |
विद्युत विनिर्देशों (25):
1. Ratio50KHz, 0.5V मुड़ता है
चिप पक्ष: लाइन की ओर = 1CT: 1CT + _2%
2. Inductance (Ls) 100KHz, 0.1V, 12mA DC पूर्वाग्रह:
चिप पक्ष: 350uH मिन
3. प्रविष्टि नुकसान 1-100 मेगाहर्ट्ज: -1.4 डीबी मैक्स
4. रिटर्न लॉस 1-30MHz: -16 डीबी मिन
40MHz: -14.4dB न्यूनतम
50 मेगाहर्ट्ज: -13.1dB मिन
60-80MHz: -12 डीबी मिन
100 मेगाहर्ट्ज: -10 डीबी मिन
5. आम मोड अस्वीकृति के लिए अंतर:
30 मेगाहर्ट्ज: -45 डीबी मिन
60 मेगाहर्ट्ज: -40 डीबी मिन
100 मेगाहर्ट्ज: -35 डीबी मिन
6. Crosstalk30MHz: -40dB न्यूनतम
60 मेगाहर्ट्ज: -35 डीबी मिन
100 मेगाहर्ट्ज: -30 डीबी मिन
7. हाय-पॉट: 1500Vrms, 0.5mA, 1Sec
चिप साइड से लाइन की तरफ
अनुप्रयोगों
HUB, PC कार्ड, स्विच, राउटर, PC Mainboard, SDH, PDH, IP Phone, xDSL मॉडेम जैसे नेटवर्किंग और संचार उपकरणों के लिए उपयोग किया जाता है
प्रतिस्पर्धात्मक लाभ
1100 कर्मचारी,
100% परीक्षण
लचीले प्रसव के समय
LP5007ANLE
LP5007NL
LP5007NLE
LP5008ANL
LP5008ANLE
