उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: एलएमजे2058811001सीएनएल (एलपीजे1011एबीएनएल)
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000
मूल्य: Supportive
पैकेजिंग विवरण: ट्रे, टेप और रील
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3000K / माह
प्रकार: |
RJ45 इंटीग्रेटेड मैग्नेटिक्स कनेक्टर (ICM) |
कनेक्टर पिनआउट लेआउट: |
8P8C |
लॉकिंग प्रणाली: |
शीर्ष कुंडी |
गति: |
10/100 बेस-टीएक्स |
विद्युत माउंटिंग: |
टीएचटी |
आवेदन: |
हब, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड |
प्रकार: |
RJ45 इंटीग्रेटेड मैग्नेटिक्स कनेक्टर (ICM) |
कनेक्टर पिनआउट लेआउट: |
8P8C |
लॉकिंग प्रणाली: |
शीर्ष कुंडी |
गति: |
10/100 बेस-टीएक्स |
विद्युत माउंटिंग: |
टीएचटी |
आवेदन: |
हब, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड |
| अवलोकन |
RJ45 कनेक्टर 10/100 बेस-टी एकीकृत चुंबक के साथ |
|---|---|
| TR (@100KHz, 0.1V) | TX =1CT:1CT ± 3% RX =1CT:1CT ± 3% |
| OCL (@100KHz, 100mV, 8mA, DC Bias) | पिनः (P1,P2), ((P7,P8) = 350uH MIN |
| HIPOT |
पिन (P1, P3, P2) TO (J1, J2) = 1500VAC 60 सेकंड के लिए पिन (P7, P6, P8) TO (J3, J6) = 1500VAC 60 सेकंड के लिए |
| सम्मिलन हानि | -1.0dB MAX @1.0MHzकरने के लिए65MHz |
| वापसी हानि | -20dBMIN@1MHz से 10MHz तक -16dB MIN @10MHz से 30MHz -12dBMIN@30MHzकरने के लिए60MHz -10dB MIN @0MHzकरने के लिए100MHz |
| क्रॉस टॉक | -40dB MIN @1MHzकरने के लिए30MHz -35dBMIN@30MHzकरने के लिए60MHz -30dB MIN @60MHzकरने के लिए100MHz |
| सामान्य से सामान्य मोड अस्वीकृति | -30dBMIN@1MHz से 50MHz तक -20dBMIN@50MHz से 150MHz तक |
| कैपेसिटर | 1000 पीएफ ± 25% 2 केवी |
| प्रतिरोध | 750 एचएमएस ± 20% |
| कॉइल का प्रतिरोध | 1.80HMS MAX, 0.250HMS MIN |
| बाएं एलईडी रंग | हरी |
| सही एलईडी रंग | पीला |
| परिचालन तापमान | 0-70°C |
उच्चतम उद्योग मानकों को पूरा करने के लिए डिज़ाइन किए गए मैग्नेटिक्स श्रृंखला के साथ LINK-PP RJ45 का अन्वेषण करें। हमारे मैग्नेटिक RJ45 जैक उत्कृष्ट विद्युत प्रदर्शन प्रदान करते हैं और IEEE802 को पूरा करते हैं।3 विनिर्देशों और 350uH न्यूनतम OCL के साथ 8mA Bias वर्तमानविद्युत प्रदर्शन, ईएमआई दमन, तापमान लचीलापन और प्रीमियम सामग्री संरचना में उत्कृष्टता के लिए LINK-PP RJ45 कनेक्टर्स पर भरोसा करें।

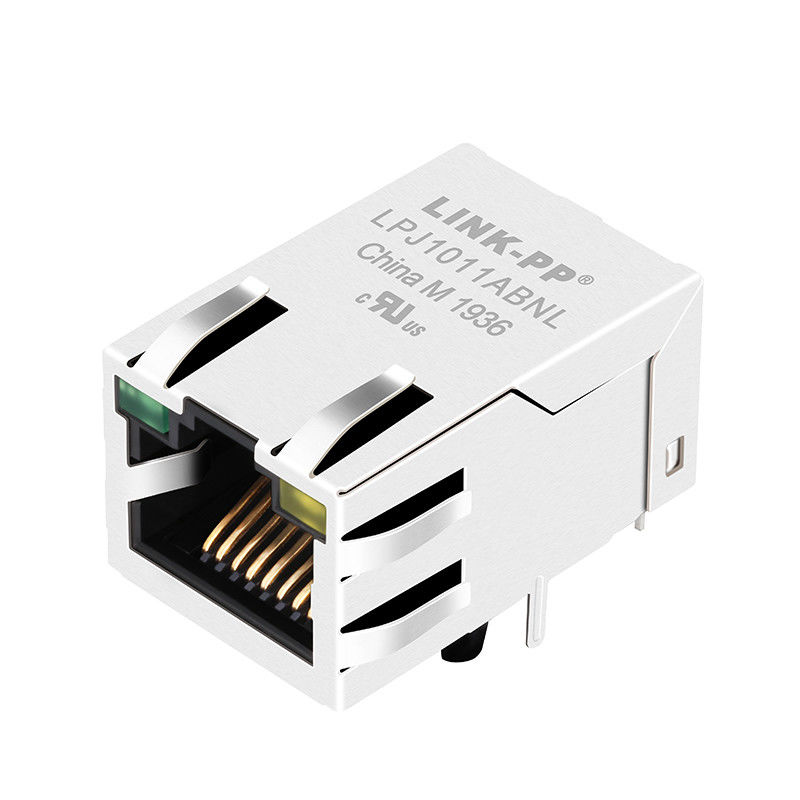

उच्च-प्रदर्शन LMJ2058811001CNL (LPJ1011ABNL) इष्टतम सिग्नल अखंडता के लिए अधिकतम ईएमआई दमन प्रदान करता है।
एकीकृत चुंबकीय कनेक्टर में विभिन्न पर्यावरणीय परिस्थितियों में उच्च तापमान अनुकूलन क्षमता और विश्वसनीयता है। भंडारण तापमान सीमा -25°C से +85°C है,ऑपरेटिंग तापमान सीमा 0°C से +70°C है.
प्रीमियम सामग्री विनिर्देश:
1. ढाल: उच्च गुणवत्ता वाले 0.2 मिमी मोटी पीतल से बना है। LMJ2058811001CNL सिंगल पोर्ट RJ45 कनेक्टर में बढ़ी हुई स्थायित्व और चालकता के लिए निकेल प्लेटिंग है।
2आवासः आवास पीबीटी (पॉलीब्यूटीलीन टेरेफ्थालेट) से बना है जिसमें 30% फाइबरग्लास सामग्री है और UL94V-0 लौ retardant मानकों को पूरा करता है।
3संपर्कः संपर्क 0.35 मिमी मोटी फॉस्फोर कांस्य से निर्मित होते हैं और बेहतर विद्युत प्रदर्शन और संक्षारण प्रतिरोध सुनिश्चित करने के लिए चुनिंदा रूप से सोने से लेपित होते हैं।
