उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: XRJD-S-21-8-8-5
दस्तावेज़: LPJE106-3AWNL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/60K
मूल्य: $0.11-$14
पैकेजिंग विवरण: ट्रे
प्रसव के समय: 3 दिनों के भीतर स्टॉक जहाज में
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 180K/माह
भाग संख्या: |
एक्सआरजेडी-एस-21-8-8-5 |
पत्तन: |
2x1 महिला |
आकर्षणविद्या: |
बिना |
नेतृत्व किया: |
हरा/हरा |
प्रयोग: |
साइड एंट्री (दाएं कोण) |
पार करना: |
एलपीजेई106-3एडब्ल्यूएनएल = एक्सआरजेडी-एस-21-8-8-5 |
भाग संख्या: |
एक्सआरजेडी-एस-21-8-8-5 |
पत्तन: |
2x1 महिला |
आकर्षणविद्या: |
बिना |
नेतृत्व किया: |
हरा/हरा |
प्रयोग: |
साइड एंट्री (दाएं कोण) |
पार करना: |
एलपीजेई106-3एडब्ल्यूएनएल = एक्सआरजेडी-एस-21-8-8-5 |

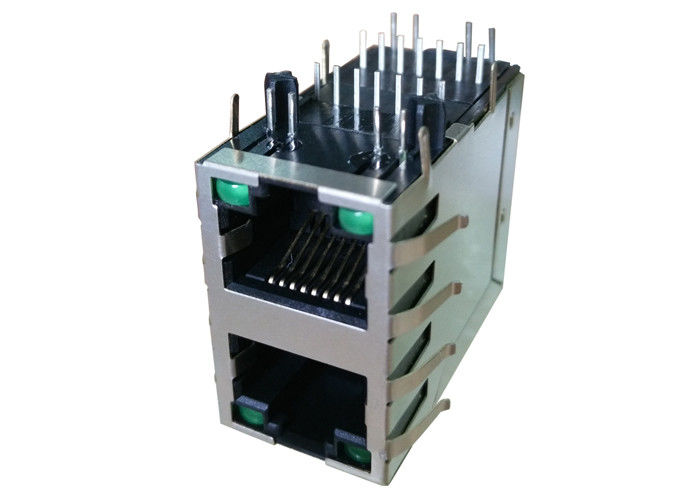

XRJD-S-21-8-8-5 स्टैक्ड 2x1 RJ45 कनेक्टर बिना इंटीग्रेटेड मैग्नेटिक्स के। बाहरी मैग्नेटिक्स, कॉम्पैक्ट पीसीबी डिज़ाइन और उच्च ईएमआई प्रदर्शन की आवश्यकता वाले गीगाबिट ईथरनेट अनुप्रयोगों के लिए आदर्श।
यह XRJD-S-21-8-8-5 स्टैक्ड RJ45 कनेक्टर बिना मैग्नेटिक्स के IEEE 802.3ab मानकों का अनुपालन करता है, जो विश्वसनीय गीगाबिट नेटवर्क प्रदर्शन सुनिश्चित करता है। 2x1 स्टैक्ड पोर्ट कॉन्फ़िगरेशन में डिज़ाइन किया गया, यह कनेक्टर उत्कृष्ट विद्युत और यांत्रिक प्रदर्शन बनाए रखते हुए उच्च-घनत्व पीसीबी लेआउट को सक्षम बनाता है।
इंटीग्रेटेड मैग्नेटिक्स RJ45 जैक के विपरीत, यह मॉडल इंजीनियरों को बाहरी मैग्नेटिक्स सर्किट का उपयोग करके PHY लेआउट, ईएमआई नियंत्रण और सिग्नल इंटीग्रिटी को अनुकूलित करने की अनुमति देता है - जिससे यह औद्योगिक नेटवर्किंग, दूरसंचार उपकरण और एम्बेडेड सिस्टम के लिए आदर्श बन जाता है।
| पैरामीटर | विनिर्देश |
|---|---|
| वोल्टेज रेटिंग | 125V AC |
| करंट रेटिंग | 1.5A |
| संपर्क प्रतिरोध | ≤ 30 mΩ |
| इन्सुलेशन प्रतिरोध | ≥ 500 MΩ (500V DC) |
| डाइलेक्ट्रिक शक्ति | 1000V AC (50/60Hz, 1 मिनट) |
| पैरामीटर | विनिर्देश |
|---|---|
| आवास सामग्री | PBT UL94V-0 |
| संपर्क सामग्री | फॉस्फर ब्रॉन्ज (C51000) |
| संपर्क प्लेटिंग | निकेल पर गोल्ड फ्लैश |
| शील्ड सामग्री | निकेल-प्लेटेड पीतल |
| मैचिंग बल | ≤ 2.2 kgf |
| रिटेंशन शक्ति | ≥ 3.0 kgf |
| स्थायित्व | ≥ 750 चक्र |
| पैरामीटर | विनिर्देश |
|---|---|
| ऑपरेटिंग तापमान | -40°C से +85°C |
| भंडारण तापमान | -40°C से +85°C |
| आर्द्रता | < 70% RH |
| सोल्डरिंग | वेव सोल्डर 250°C / 5 सेकंड |
| प्रमाणन | UL (फ़ाइल संख्या E484635), RoHS अनुपालन |
बाहरी मैग्नेटिक्स का उपयोग करने से अनुमति मिलती है:
| बिना मैग्नेटिक्स के | मैग्नेटिक्स के साथ | डिज़ाइन लचीलापन |
|---|---|---|
| उच्च | सीमित | पीसीबी स्थान |
| लचीला | अधिक कॉम्पैक्ट | ईएमआई नियंत्रण |
| बाहरी ट्यूनिंग | अंतर्निहित | लागत |
| कम | उच्च | अनुप्रयोग |
| कस्टम सिस्टम | प्लग-एंड-प्ले डिज़ाइन |
