उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: TG1G-S031NYRL
दस्तावेज़: LP5015ANL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$0.65
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: 3 दिनों के भीतर स्टॉक शिप में
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
आइटम पी/एन: |
TG1G-S031NYRL |
इंटरफ़ेस: |
1000 बेस-टी |
विकल्प: |

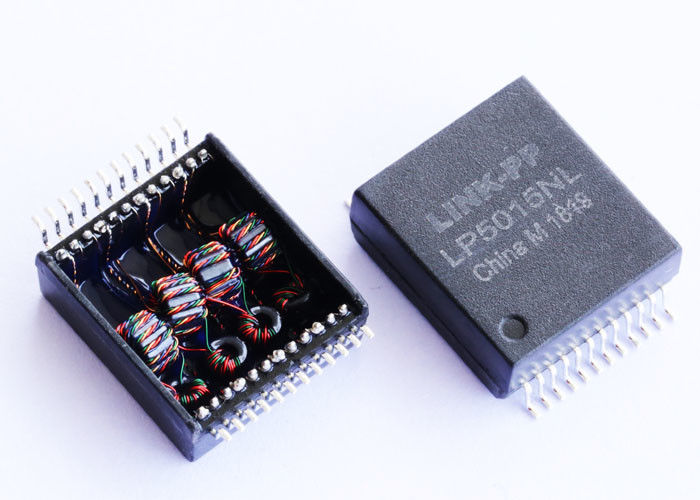

LP5015ANL 100% क्रॉस TG1G-S031NYRL |
परिचालन तापमान: |
0 से 70 ℃ |
अलगाव वोल्टेज: |
1500Vrms |
आवेदन: |
वायरलेस उत्पाद/ईपीओएन/जीपीओएन |
आइटम पी/एन: |
TG1G-S031NYRL |
इंटरफ़ेस: |
1000 बेस-टी |
विकल्प: |
LP5015ANL 100% क्रॉस TG1G-S031NYRL |
परिचालन तापमान: |
0 से 70 ℃ |
अलगाव वोल्टेज: |
1500Vrms |
आवेदन: |
वायरलेस उत्पाद/ईपीओएन/जीपीओएन |
| पैरामीटर | विनिर्देश |
|---|---|
| भाग संख्या | TG1G-S031NYRL |
| उत्पाद का प्रकार | एसएमडी लैन अलगाव मॉड्यूल |
| ट्रांसफार्मर प्रकार | एकल पोर्ट गीगाबिट ईथरनेट ट्रांसफार्मर |
| ईथरनेट मानक | 10/100/1000BASE-T |
| पोर्ट विन्यास | एकल पोर्ट |
| सर्किट प्रकार | सर्किट ए |
| माउंटिंग प्रकार | सतह माउंट (एसएमडी/एसएमटी) |
| पैकेज | एसएमडी-24 |
| मोड़ अनुपात | 1CT:1CT |
| आवृत्ति सीमा | 1 मेगाहर्ट्ज ️ 100 मेगाहर्ट्ज |
| ओपन सर्किट इंडक्टेंसी | 350 μH मिन. @100 kHz, 0.1 Vrms, 8 mA |
| अलगाव वोल्टेज | 1500 Vrms |
| वापसी हानि (1 ¢ 40 मेगाहर्ट्ज) | ≥18 डीबी |
| वापसी हानि (60 मेगाहर्ट्ज) | ≥14 डीबी |
| वापसी हानि (80 मेगाहर्ट्ज) | ≥12 डीबी |
| वापसी हानि (100 मेगाहर्ट्ज) | ≥10 डीबी |
| ऑपरेटिंग तापमान | 0°C से +70°C |
| पैकेज आयाम | 15.24 × 13.72 × 6.35 मिमी |
| पैकेजिंग | ट्यूब |
| पर्यावरण अनुपालन | RoHS (7a) |
दTG1G-S031NYRLएक उच्च प्रदर्शन हैएकल पोर्ट गीगाबिट ईथरनेट ट्रांसफार्मरके लिए डिज़ाइन किया गया10/100/1000BASE-T ईथरनेट इंटरफेसएक कॉम्पैक्ट में रखा24-पिन एसएमडी पैकेज, यह लैन अलगाव मॉड्यूल ईथरनेट PHY और RJ45 कनेक्टर के बीच गैल्वानिक अलगाव, प्रतिबाधा मिलान और बेहतर संकेत युग्मन प्रदान करता है,नेटवर्किंग उपकरण में विश्वसनीय उच्च गति डेटा संचरण सुनिश्चित करना. हेलो डेटाशीट इस डिवाइस की पहचान एक के रूप में करता हैसर्किट एके साथ टोपोलॉजी350 μH ओसीएल, RoHS (7a) अनुपालन, और एक वाणिज्यिक परिचालन तापमान रेंज0°C से +70°C.
स्वचालित एसएमटी असेंबली के लिए डिज़ाइन किया गया, टीजी1जी-एस031एनवाईआरएल ईथरनेट स्विच, राउटर, औद्योगिक गेटवे, आईपी कैमरे, एम्बेडेड सिस्टम, वायरलेस एक्सेस पॉइंट,और अन्य गीगाबिट नेटवर्क उपकरणों के लिए स्थिर संकेत अखंडता और आईईईई 802 की आवश्यकता होती है.3 अनुरूप चुंबकीय अलगाव।
न्यूनतम350 μH ओसीएलगीगाबिट ईथरनेट PHY आवश्यकताओं को पूरा करते हुए स्थिर निम्न आवृत्ति चुंबकीय विशेषताओं को सुनिश्चित करता है।स्थिर प्रेरणता तरंगरूप अखंडता बनाए रखने में मदद करती है और CAT5e और CAT6 केबलिंग पर संचार विश्वसनीयता में सुधार करती है.
ट्रांसफार्मर ईथरनेट ऑपरेटिंग स्पेक्ट्रम में उत्कृष्ट प्रतिबाधा मिलान प्रदान करता है।
| आवृत्ति | न्यूनतम रिटर्न हानि |
|---|---|
| 1 ¢ 40 मेगाहर्ट्ज | -18 डीबी |
| 60 मेगाहर्ट्ज | -14 डीबी |
| 80 MHz | -12 डीबी |
| 100 मेगाहर्ट्ज | -10 डीबी |
कम रिटर्न हानि सिग्नल प्रतिबिंब को कम करती है और विश्वसनीय उच्च गति अंतर संचरण का समर्थन करती है।
एकीकृत अलगाव बाधा विद्युत नेटवर्क केबल से PHY अलग, जमीन संभावित मतभेदों के खिलाफ संवेदनशील सर्किट की रक्षा और समग्र उपकरण विश्वसनीयता में सुधार.
गीगाबिट नेटवर्क इंटरफेस डिजाइन करते समय, घटक विश्वसनीयता सीधे नेटवर्क गति और हार्डवेयर दीर्घायु को प्रभावित करती है।वाणिज्यिक स्तर के नेटवर्क अलगाव के लिए लागत प्रभावी समाधान. LINK-PP प्रतिस्पर्धी थोक मूल्य निर्धारण, विश्वसनीय स्टॉक उपलब्धता और समर्पित तकनीकी सहायता प्रदान करता है ताकि आप अपने उत्पादन की समय सीमा को पूरा कर सकें।
हमारे घटक विशेषज्ञ आरएफक्यू, लीड समय और क्रॉस-रेफरेंस संगतता के साथ सहायता करने के लिए तैयार हैं।
[उद्धरण मांगें]
[ TG1G-S031NYRL डेटाशीट डाउनलोड करें (LP5015ANL.pdf) ]
