उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: 7490100143
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
निर्दिष्टीकरण: |

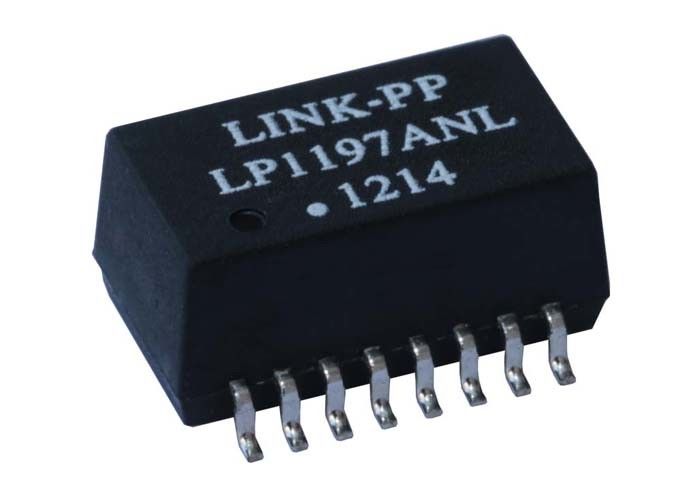

7490100143 |
पी / एन: |
LP1197ANL |
ईथरनेट: |
10/100 बेस-टी एसएमडी |
उपाय: |
13.08x14.99x3.68mm |
बढ़ते: |
SMD |
नमूने: |
उपलब्ध |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
निर्दिष्टीकरण: |
7490100143 |
पी / एन: |
LP1197ANL |
ईथरनेट: |
10/100 बेस-टी एसएमडी |
उपाय: |
13.08x14.99x3.68mm |
बढ़ते: |
SMD |
नमूने: |
उपलब्ध |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
1. पीओई आवेदन के लिए 10/100 बेस-टी ट्रांसफार्मर
2. लैन डिस्कट ट्रांसफार्मर मॉड्यूल
3. पीसीबी पर जगह बनाने के लिए सरल चुंबकीय घटक
4. IEEE802.3u आवश्यकता को पूरा करने के लिए डिज़ाइन किया गया
5. आयामी: 12.70x7.15x6.20 मिमी
6. दस्तावेज़: पीडीएफ / डेटाशीट / 3 डी / आईजीएस / चरण / चरण
 | लिंक-पीपी भाग संख्या | LP1197ANL |
| डिजाइनिंग मॉडल | 7490100143 | |
| आवेदन-लैन | ईथरनेट (नोएन पीओई) | |
| प्रति पोर्ट कोर | 2 | |
| ट्रांसफार्मर प्रकार | डेटा ट्रांसफर | |
| बढ़ते फ़ीचर | माउंट सतह | |
| पैकेज ऊंचाई (मिमी) | 12.70 | |
| पैकेज की लंबाई (मिमी) | 9.30 | |
| पैकेज चौड़ाई (मिमी) | 6.20 | |
| आवेदन | सामान्य उद्देश्य | |
| गति | 10/100 आधार-टी | |
| तापमान | 0 से 70 ℃ | |
| अनुपात आरएक्स बदलता है | 1CT: 1CT | |
| अनुपात TX बदल जाता है | 1CT: 1CT |
विद्युत विनिर्देश @ 25 ℃
1. अनुपात बदलता है
TX = 1CT: 1CT RX = 1CT: 1CT
2. ओसीएल: 350uH न्यूनतम
@ 100 किलोहर्ट्ज, 100 एमवी, 8 एमएडीसी बाईस
3. प्रविष्टि नुकसान:
0.1-100 मेगाहर्ट्ज: -1.2 डीबी MAX
4. वापसी का नुकसान:
1-30 मेगाहर्ट्ज: -16 डीबी मिनट
40 मेगाहर्ट्ज: -14 डीबी मिनट
50 मेगाहर्ट्ज: -13 डीबी मिनट
60-80MHz: -12dB MIN
5.Crosstalk:
30 मेगाहर्ट्ज: -45 डीबी टीवाईपी
60 मेगाहर्ट्ज: -40 डीबी टीवाईपी
100 मेगाहर्ट्ज: -35 डीबी टीवाईपी
6. सामान्य मोड अस्वीकृति के लिए अलग-अलग:
30 मेगाहर्ट्ज: -43 डीबी मिन
60 मेगाहर्ट्ज: -37 डीबी मिन
100 मेगाहर्ट्ज: -33 डीबी मिनट
7. पृथक वोल्टेज: 1500Vrms
8. तापमान का तापमान: -40 ℃ ~ 85 ℃।
अनुप्रयोगों:
1. RAID डिस्क Arrays
2. कॉम्पैक्टपीसीआई स्विच और पीएक्सआई स्विच
3. वैक्यूम फ्लोरोसेंट प्रदर्शित करता है
4. स्याही और टोनर कारतूस
प्रतिस्पर्धात्मक लाभ:
एकीकृत आरजे 45 कनेक्टर, असतत चुंबकीय ट्रांसफार्मर और ऑप्टिकल ट्रान्सीवर मॉड्यूल के विश्व के नेता प्रदायक
1. 16 साल का उत्पादन अनुभव,
2. 1100 कर्मचारी,
3. 100% परीक्षण
4. लचीला वितरण समय
