उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: RM5-1SSA9V1F
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/60K
मूल्य: $0.11-$24
पैकेजिंग विवरण: ट्रे
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 180K/माह
भाग संख्या: |
RM5-1SSA9V1F |
बड़े पैमाने पर उत्पादन: |
LPJG47542A47NL |
संबंधक के प्रकार: |
RJ45 |
आवेदन: |
10/100/1000 बेस टी |
बढ़ते प्रकार: |
छेद के माध्यम से |
परिरक्षण: |
परिरक्षित, ईएमआई फिंगर |
भाग संख्या: |
RM5-1SSA9V1F |
बड़े पैमाने पर उत्पादन: |
LPJG47542A47NL |
संबंधक के प्रकार: |
RJ45 |
आवेदन: |
10/100/1000 बेस टी |
बढ़ते प्रकार: |
छेद के माध्यम से |
परिरक्षण: |
परिरक्षित, ईएमआई फिंगर |
डिजाइनिंग मॉडल : आरएम 5-1एसएसए 9 वी 1 एफ
1 नेटवर्क इंटरफ़ेस कार्ड एप्लिकेशन के लिए डिज़ाइन किया गया।
2 IEEE802.3u आवश्यकता को पूरा करने के लिए डिज़ाइन किया गया।
3 लैन आईसीएमक्चर द्वारा उपयोग किए जाने वाले सभी मोड़ अनुपात में उपलब्ध है।
पीसीबी पर जगह बनाने के लिए 4 सरल चुंबकीय घटक।
5 पीसीबी स्पेस को कम करने में मदद करता है।
6 मास उत्पादन मॉडल : एलपीजेजी 47542 ए 47 एनएल
7 10/100/1000 गीगाबिट ईथरनेट
8 मैग्नेटिक्स आरजे 45
9 आरजे 45 एकीकृत चुंबकत्व
10 एलईडी वैकल्पिक, ईएमआई-उंगली वैकल्पिक

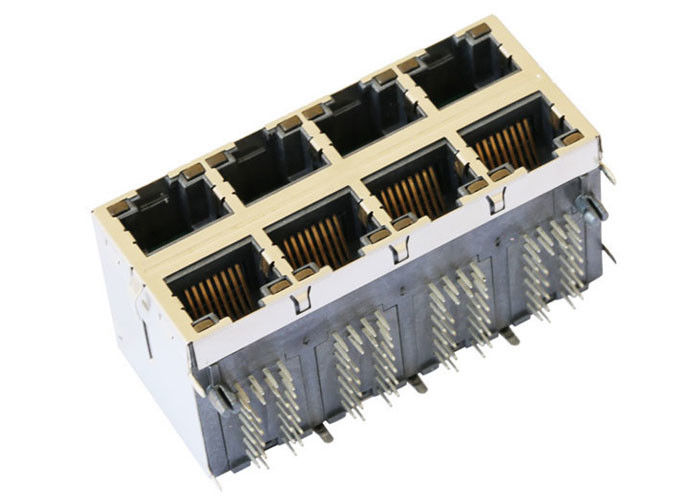

लिंक-पीपी भाग संख्या | LPJG47542A47NL |
डिजाइनिंग मॉडल | RM5-1SSA9V1F |
आवेदन-लैन | ईथरनेट |
मेलिंग एरिया चढ़ाना से संपर्क करें | गोल्ड 6u "/ 15u" / 30u " |
प्रति पोर्ट कोर | 12 |
एलईडी विकल्प | पीला, हरा / पीला, हरा |
कुंडी | टैब ऊपर / नीचे |
बंदरगाहों की संख्या | 2X4 |
पीसीबी माउंट कोण | साइड एंट्री |
पैकेज ऊंचाई (मिमी) | 25.79 |
पैकेज की लंबाई (मिमी) | 59.18 |
पैकेज चौड़ाई (मिमी) | 28.35 |
शील्ड ईएमआई टैब | साथ में |
गति | 10/100/1000 बेस-टी |
तापमान | 0 से 70 ℃ |
अनुपात आरएक्स बदलता है | 1CT: 1CT |
अनुपात TX बदल जाता है | 1CT: 1CT |
विवरण
1. उत्पाद प्रकार विशेषताएं:
1) उत्पाद प्रकार = कनेक्टर
2) जैक प्रकार = आरजे 45
3) प्रोफाइल = मानक
4) पीसीबी माउंटिंग ओरिएंटेशन = साइड एंट्री (दायां कोण)
2. मैकेनिकल अनुलग्नक:
1) जैक विन्यास = 2 एक्स 4
3. विद्युत विशेषताएं:
1) संरक्षित = हां
4. समाप्ति संबंधित विशेषताएं:
1) ईएमआई फिंगर - नीचे = बिना
2) समाप्ति विधि = सोल्डर
5. शारीरिक संबंधित विशेषताएं:
1) पोर्ट विन्यास = बहु
2) ईएमआई फिंगर्स-टॉप और साइड = के साथ / बिना
3) लचीला अभिविन्यास = मानक - नीचे लेटें
4) पीसीबी पूंछ की लंबाई
6. संबंधित विशेषताएं संपर्क करें:
1) प्रीलोडेड = हां
2) संपर्क समाप्ति प्रकार = होल के माध्यम से
7. आवास संबंधित विशेषताएं:
1) कनेक्टर शैली = जैक
8. उद्योग मानकों:
1) RoHS / ईएलवी अनुपालन = RoHS अनुपालन, ईएलवी अनुपालन
2) लीड फ्री सोल्डर प्रक्रिया = वेव सोल्डर 240 डिग्री सेल्सियस करने में सक्षम है,
वेव सोल्डर 260 डिग्री सेल्सियस, वेव सोल्डर 265 डिग्री सेल्सियस करने में सक्षम है
रेफ्लो-सोल्डरिंग वैकल्पिक;
3) RoHS / ईएलवी अनुपालन इतिहास = हमेशा RoHS अनुपालन था
9. पहचान अंकन:
1) बाएं एलईडी रंग (स्थिति # 1) = हरा / पीला - 250 ओम प्रतिरोधी
2) दायां एलईडी रंग (स्थिति # 2) = हरा, पीला - 250 ओम प्रतिरोधी
10. उपयोग के लिए शर्तें:
1) = मुद्रित सर्किट बोर्ड पर लागू होता है
2) पर्यावरण की स्थिति = कार्यालय / परिसर
3) ऑपरेटिंग तापमान (डिग्री सेल्सियस) = 0 - 70
11.Hipot:
1500Vrms MIN
टर्मिनल उपयोगकर्ता के लिए आवेदन
एडीएसएल मोडेम, लैन-ऑन-मदरबोर्ड जैसे अनुप्रयोगों का समर्थन करने के लिए डिज़ाइन किया गया। एन नेटवर्किंग और संचार उपकरण जैसे कि एचयूबी, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम, कॉल सेंटर समाधान, कॉम्प्लेक्स सेट टॉप बॉक्स, वीओआईपी गेटवे सेटअप, सीमा गेटवे प्रोटोकॉल, फास्ट ईथरनेट स्विच। ...
प्रतिस्पर्धात्मक लाभ
1x4 आरजे -45 लैन पोर्ट
18 साल का उत्पादन अनुभव,
2600 कर्मचारी,
100% परीक्षण
लचीला वितरण समय
मुख्य ग्राहक
टीआई, इंटेल, सैमसंग, फ्लेक, जैबिल, फ्लेक्सट्रॉनिक्स, साइप्रस, फ्रीस्केल, ईकेएफ ....... के लिए डिज़ाइन
