उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: S558-5999-BD-एफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
पी / एन: |
S558-5999-BD-एफ |
पिन करने के लिए पिन करें: |
LP41626NL |
पिंस: |
16 |
बेस: |
100 एम |
आपरेटिंग तापमान: |
0 से 70 |
बंदरगाह: |
सिंगल पोर्ट ट्रांसफार्मर |
पी / एन: |
S558-5999-BD-एफ |
पिन करने के लिए पिन करें: |
LP41626NL |
पिंस: |
16 |
बेस: |
100 एम |
आपरेटिंग तापमान: |
0 से 70 |
बंदरगाह: |
सिंगल पोर्ट ट्रांसफार्मर |
1. एकल पोर्ट लैन ट्रांसफार्मर
2. कोलिस्ट्रक्चर: टोरॉयडल
3. 100बेस-टी ट्रांसफार्मर
4 । एसएमडी, 16 पिन
5. ऑपरेटिंग तापमान (डिग्री सेल्सियस) = 0 से 70
6. फ़ाइलें: पीडीएफ / 3 डी / आईएसजी / एसपीपी / चरण / डेटाशीट
विवरण:

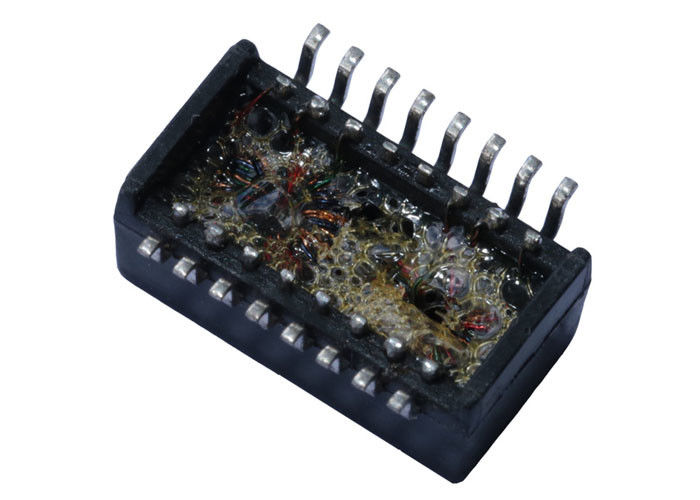

सिंगल पोर्ट 100 बेस-टी ईथरनेट मैग्नेटिक ट्रांसफॉर्मर्स
| आवेदन | लैन ईथरनेट (पीओई और गैर पीओई) |
| AutomDX | हाँ |
| टिप्पणी | RoHS अनुपालन LP41626NL |
| विन्यास आरएक्स | टी, सी |
| कॉन्फ़िगरेशन TX | टी, सी |
| निर्माण | ट्रांसफर मोल्ड |
| प्रति पोर्ट कोर | 4 |
| बंदरगाहों की संख्या | एक |
| पीसीबी | कोई पीसीबी नहीं |
| पैकेज | श्रीमती |
| पैकेज ऊंचाई (मिमी) | 6.20 |
| पैकेज की लंबाई (मिमी) | 12.70 |
| पैकेज चौड़ाई (मिमी) | 7.15 |
| RoHS कॉम्प्लाइंट | हाँ-RoHS -6 |
| गति | 100BASE-TX |
| तापमान | 0 से 70 |
| अनुपात आरएक्स बदलता है | 1CT: 1CT |
| अनुपात TX बदल जाता है | 1CT: 1CT |
विद्युत विनिर्देश (25):
1. अनुपात 50 किलोहर्ट्ज, 0.5V बदलता है
चिप पक्ष: रेखा पक्ष = 1 सीटी: 1 सीटी + _2%
2. अधिष्ठापन (एलएस) 100 किलोहर्ट्ज, 0.1V, 12 एमए डीसी बाईस:
चिप पक्ष: न्यूनतम
3. सम्मिलन हानि 1-100 मेगाहट्र्ज: -1.4 डीबी अधिकतम
4. वापसी का नुकसान
1-30 मेगाहर्ट्ज: -16 डीबी न्यूनतम
40 मेगाहर्ट्ज: -14.4 डीबी न्यूनतम
50 मेगाहर्ट्ज: -13.1 डीबी न्यूनतम
60-80MHz: -12 डीबी न्यूनतम
100 मेगाहर्ट्ज: -10 डीबी न्यूनतम
5. सामान्य मोड अस्वीकृति के लिए अलग-अलग:
30 मेगाहर्ट्ज: -45 डीबी न्यूनतम
60 मेगाहर्ट्ज: -40 डीबी न्यूनतम
100 मेगाहर्ट्ज: -35 डीबी न्यूनतम
6. क्रॉसस्टॉक
30 मेगाहर्ट्ज: -40 डीबी न्यूनतम
60 मेगाहर्ट्ज: -35 डीबी न्यूनतम
100 मेगाहर्ट्ज: -30 डीबी न्यूनतम
7. हाय-पॉट: 1500Vrms न्यूनतम
अनुप्रयोगों:
1. जीपीआईबी विस्तारक और जीपीआईबी Isolators
2. तरल क्रिस्टल डिस्प्ले (एलसीडी) मॉड्यूल
3. डेटा अधिग्रहण कंप्यूटर बोर्ड
4. बिक्री और कियोस्क कंप्यूटर के बिंदु
प्रतिस्पर्धात्मक लाभ:
16 साल का उत्पादन अनुभव,
2600 कर्मचारी,
100% परीक्षण
लचीला वितरण समय
